- 출력 주파수: 9V~16Vdc(12Vdc/400mA)
- 정격 전력: 50Hz
- 유선 또는 무선: Wire
- 브랜드 이름: WIIYII
- 근원: CN (정품)
- Product name: OBD2 Smart Gauge
- Model: P11 OBD GPS
- Display Color: Colorful
- HUD Weight: 40g
- Function: Speed, RPM, Overspeed Alarm, Water Temperature,etc.
- Alarm: Over-speed , Engine faulty, Water temperature, Voltage
- Language:: English
- Warrenty: 1 Year
WiiYii P11OBD2 GPS 자동차 액세서리 HUD 디스플레이 자동차 속도계 터보 부스트 온도 엘레트로니코스 게이지 코드 리더 자동차 프로젝터
기능 약어:
ECT-엔진 냉각수 온도 |
RPM-분당 회전 수 |
DIS-운전 거리 |
A/F-공기-연료 비 |
RTC-실시간 시계 |
TPS-스로틀 |
GPS - GPS 위성 번호 |
VLT-전압 |
TIM-현지 시간 |
MAP-흡기 압력 |
TCP-터빈 압력 |
ALS-고도 |
IAT-섭취 온도 |
FUE-연료 소비 |
분-운전 시간 |
OIT-오일 온도 |
PSI-터빈 압력 |
DIR-운전 방향 |
ELD-엔진 부하 |

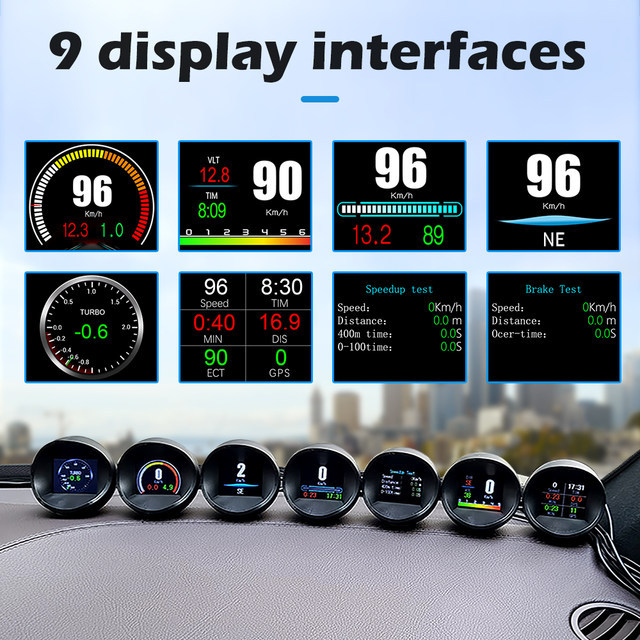

1 OMain 인터페이스 1 2 속도 + 나침반 3 메인 인터페이스 2
4 터빈 압력 게이지 O 5 메인 인터페이스 3 6 6 6 그리드 인터페이스
7 스피드 업 테스트 8 브레이크 테스트 9 전체 차량 데이터 읽기
기능 옵션
모든 HUD 기능 포함
속도 RPM 수온 전압 클럭
운전 시간 운전 거리 연료 소비 고도 위성 번호
주행 방향 흡기 공기 온도 엔진 부하 속도 향상 테스트 브레이크 테스트
오일 온도 터보 압력 공기-연료 비율 흡기 압력 스로틀
자동 brightnes 킬로미터/마일 스위치 데이터 스트림 OBD 시스템 GPS 시스템
멀티 알람
속도 경보 RPM 경보 전압 경보 수온 경보 엔진 고장
전체 차량 ECU 데이터 읽기
선택할 8 가지 인터페이스 색상
채택 된 알 칩, 지능형 알림
DTCSSTATCar 데이터 스캔, 중간 거리 깊이 감지 진단
OBD2 FAQ:
1. 기능이 표시되지 않고 전원이 공급되지 않습니다.
OBD 케이블이 단단히 연결되어 있는지 확인하고 반복적으로 아래로 당겨 확인하십시오. 여전히 작동하지 않는 경우 다른 차량에서 시도하십시오. 수리하고 장치를 다시 연결하십시오.
2. 자동차 전압 만 표시되고 30 초 후에 자동 전원이 꺼집니다.
(1) 이 제품은 OBD2 모드일 때 OBDII 및 EOBD 차량에만 사용할 수 있습니다
(2) 이 제품 OBD2 모드는 OBD I 및 JOBD를 지원하지 않습니다
(3) OBD2 는 자동차 프로토콜 (미국 자동차: 2003 기타 지역: 2007)
(4) 5 초 이내에 USB 케이블을 사용하여 GPS 시스템으로 전환하여 버튼을 오른쪽으로 당겨 GPS 시스템을 선택하십시오.
3. HUD의 차량 속도는 속도계와 동일하지 않습니다.
(1) 장치가 올바른지 확인하십시오 KM/mile MPH, (속도 장치 스위치는 설정을 참조하십시오)
(2) 시스템 설정을 세로로 길게 누르고 버튼을 오른쪽으로 당겨 속도 조정 메뉴를 선택하고 미세 조정하십시오 (e.g. 미터는 100 Km/h 표시, 장치는 105 Km/h 표시, 기본값 107-5 = 102 사용).
4. 연료 소비에 오류가 있습니다.
(1) 자동차 변위를 확인하고 장치의 엔진 변위가 자동차의 것과 동일한지 확인하십시오 (예: 자동차는 2.0L 입니다. 매개 변수 값을 2.0L 로 설정하십시오)
(2) 변위가 동일하면 미세 조정 설정 (예: 장비 연료가 0.2L 보다 높습니다. 매개 변수를 98% 로 설정하십시오.) 권장: 자동차 컴퓨터의 실제 데이터이므로 미세 조정은 선택 사항입니다.
5. 장치가 자동으로 전원을 끌 수 없습니다
슬립 전압을 13.2V 또는 13.6 V로 조정하면 3 분 후에 HUD의 전원이 꺼집니다.
6. 자동 시동 정지 자동차
시스템 설정의 종료 전압 설정을 COM 모드로 조정하십시오.
7. 자동 시동은 브레이크를 밟을 때 자동으로 꺼집니다. 교통의 하이브리드 자동차.
(1) COM 모드 (종료 전압의 메뉴에서) 로 설정
(2) 종료 지연을 300 초로 설정하여 5 분 후에 꺼질 수 있습니다.
(3) GPS 시스템으로 전환하십시오 (5 초 이내에 스크롤 휠을 위로 다이얼)
8. 잘못된 조작으로 충돌이 발생 함
(1) OBD2 인터페이스는 다른 OBD 장비 (위치, 타이어 압력 모니터링, 드롭 잠금, 리프트 윈도우 폴딩, ELM27) 를 사용합니까?
(2) 개조 개조 (중앙 제어 내비게이션 전자 스로틀 액셀러레이터 고정 속도 크루즈 브러시 컴퓨터 시스템
(3) 원 키 시작, 키리스 입력, 원격 시작) 으로 인해 충돌이 발생하고 다른 OBD 장치의 플러그를 뽑은 다음 제품을 직접 사용하여 공장 설정을 복원합니다 (자세한 내용은 설정표 참조).
(4) 스크롤 휠을 길게 눌러 설정 메뉴로 들어가고 스크롤 휠을 마우스 오른쪽 버튼으로 클릭하여 시스템 설정으로 전환하고 스크롤 휠을 세로로 눌러 시스템 설정으로 들어갑니다. 스크롤 휠을 마우스 오른쪽 버튼으로 클릭하여 공장 설정으로 전환하고 스크롤 휠을 세로로 눌러 확인합니다.
(5) 해결하지 못한 경우 GPS 시스템으로 전환하고 USB 케이블을 사용하여 표시하십시오. 전원을 켜고 다이얼을 5 초 동안 돌려 GPS 시스템을 선택하십시오.
GPS FAQ;
1. 디스플레이가없고 전원이없는 화면
자동차 엔진을 시동하십시오. 케이블 라인이 꽉 조여 졌는지 확인하십시오. 또는 USB를 컴퓨터에 연결하여 확인하십시오.
2. 자동차없이 속도
HUD 전원이 켜지면 GPS가 위성을 찾기 시작합니다. 차를 도로까지 운전해 주세요. 한 번 작동하면 5 위성 신호가 표시됩니다.
3. 운전 중에 자동으로 또는 반복적으로 꺼질 수 없습니다
USB 케이블로 시거라이터를 끼워 주세요
OBD 케이블을 사용하는 경우 절전 전압을 13.0V 또는 12.8 V로 변경하십시오.
USB 케이블을 사용할 경우 절전 전압을 해제하십시오.
4. 부정확 한 시간
설정 항목을 입력하십시오: 시스템 시간 조정, 다이얼을 오른쪽으로 돌려 시간대 시간을 조정하고 조정 후 다이얼을 세로로 2 초 동안 잠시 눌러 저장하고 종료하십시오.
5. 속도가 올바르지 않습니다
(1) 장치가 정확하면 km KM/mile MPH, (속도 단위 스위치 참조 설정 항목)
(2) 자동차 공장은 운전자의 안전을 위해 실제보다 속도 (5-7%) 를 증가 시켰으며, 위성 데이터는 엄격하게 국제 표준을 준수합니다
(3) 차량 속도 미세 조정, 예를 들어 미터 디스플레이 100 Km/h, 기계 디스플레이 105 Km/h, 기본값 107-5 = 102
6. 운전 방향 표시 오류
차량 속도가 5KM/H를 초과하면 방향을 정상적으로 표시 할 수 있습니다.
7. 차가 멈춘 후에도 속도가 계속 표시됩니다.
위성 드리프트는 지하 주차장, 터널, 육교 또는 차단기에서 발생합니다. 열린 도로에서 차를 운전하십시오. 그런 다음이 상황은 위성 번호> 5 후에 해결 될 수 있습니다.
8. 자동차가 멈춘 후 HUD를 자동으로 종료 할 수 없습니다
(1) HUD는 3 분 안에 종료 할 수 있습니다 (OBD 모드에서)
(2) 5 분이 아닌 경우 항목 종료 전압을 13.5 V로 설정하거나 USB 케이블을 사용하십시오.
