HUD는 헤드업 디스플레이의 줄임말입니다. 그것은 자동차 앞 유리창에 속도, RPM, 수온, 전압, 단일 주행 거리 등과 같은 앞 유리창에 주행 날짜를 표시합니다; 운전 중에 계기를 보지 않기 때문에 운전자를 피하십시오. 운전자는 운전 정보를 즉시 읽을 수 있으며 HUD로 항상 최상의 상태를 유지할 수 있습니다.
친절주의

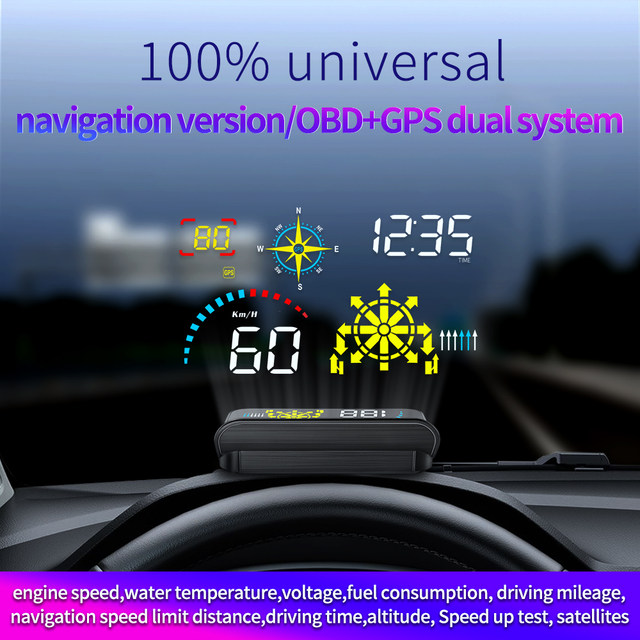

이 제품 듀얼 시스템: OBD 시스템 사용할 수 없는 경우, 스위치 GPS 시스템 사용해주세요.
작동 전압: 5V-18vdc (12VDC / 200mA)
제품 기능

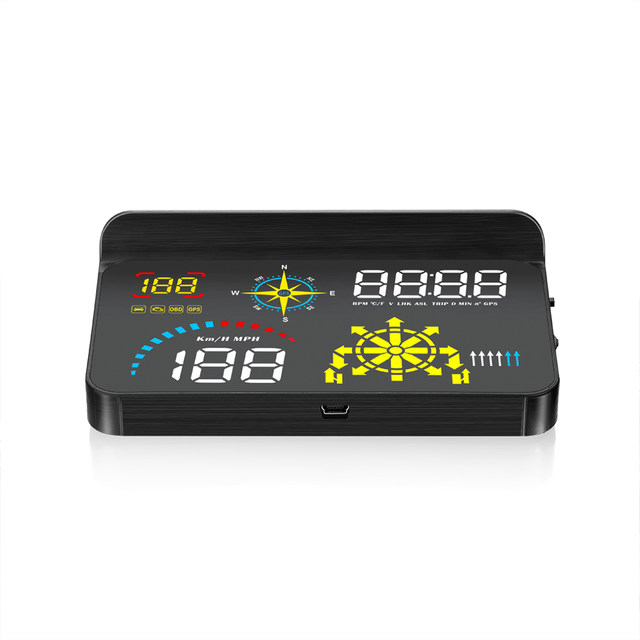

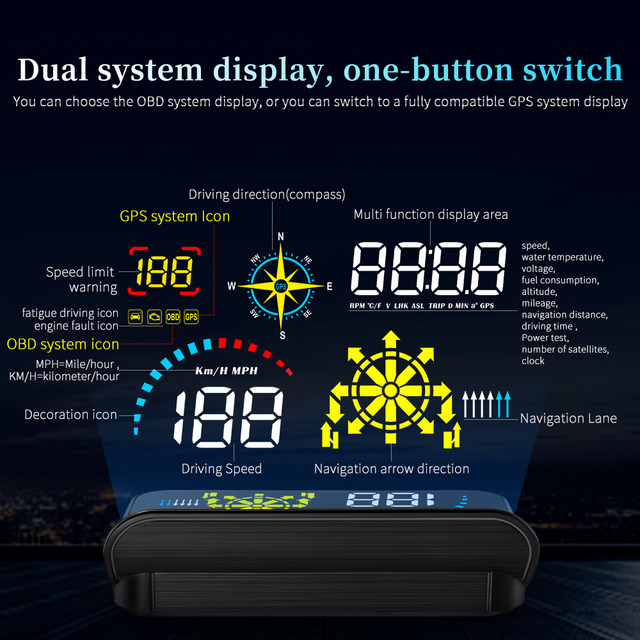

1. 광 센서: 환경에 따라 밝기를 자동으로 조정합니다.
2. 속도 카메라 표시 영역: 모바일 앱의 내비게이션 기능과 협력하여이 도로 섹션의 속도 제한을 표시합니다.
3. 왼쪽에서 오른쪽으로 다중 아이콘은 피로 운전 아이콘, 엔진 결함 아이콘, OBD 시스템 아이콘, GPS 시스템 아이콘입니다.
4. 속도 단위: MPH = 마일/시간, KM/H = 킬로미터/시간
5. 장식 아이콘, 메뉴 3 에서 RPM 또는 GPS 속도를 표시하도록 전환 할 수 있습니다.
6. 주행 방향 (나침반): GPS 신호가로드 중일 때 깜박이고 깜박임을 멈 춥니 다. 신호가 준비되면 속도가 5 를 초과하면 방향이 표시됩니다.
N = 북쪽, S = 남쪽, W = 서쪽, E = 동쪽, NW = 북서쪽, SW = 남서쪽, SE = 남동쪽, NE = 북동쪽
7. 다기능 디스플레이 영역: 속도, 수온, 전압, 연료 소비량, 고도, 주행 거리, 주행 시간, 전력 테스트, 위성 수, 시계
8.RPM = 엔진 속도, C/F = 수온, V = 전압, LHK = 연료 소비,
TRIP = 주행 마일리지, D = 내비게이션 속도 제한 거리, 최소 = 주행 시간, ASL = 고도,
A≥ = 테스트 속도 향상, GPS = 위성
9. 내비게이션 레인: 모바일 앱의 내비게이션 기능을 사용하여 차량의 차선을 표시합니다.
10. 주행 속도
11. 내비게이션 화살표 방향: 차량 내비게이션 표시, 앱과 함께 사용해야합니다.

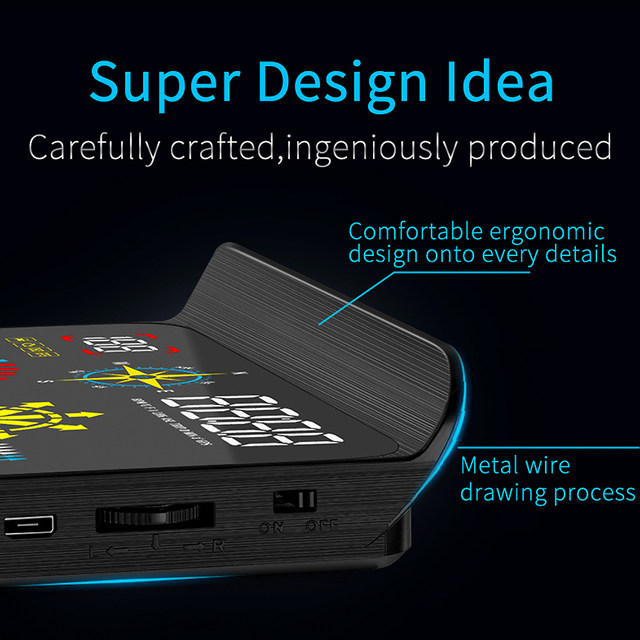

버튼 기능:
1. OBDport. 대기 port3. 설정 스크롤 버튼
4. 시스템 선택 키 (OBD 시스템의 경우 켜기, GPS 시스템의 경우 끄기)
스크롤 버튼 기능 (왼쪽 스크롤)

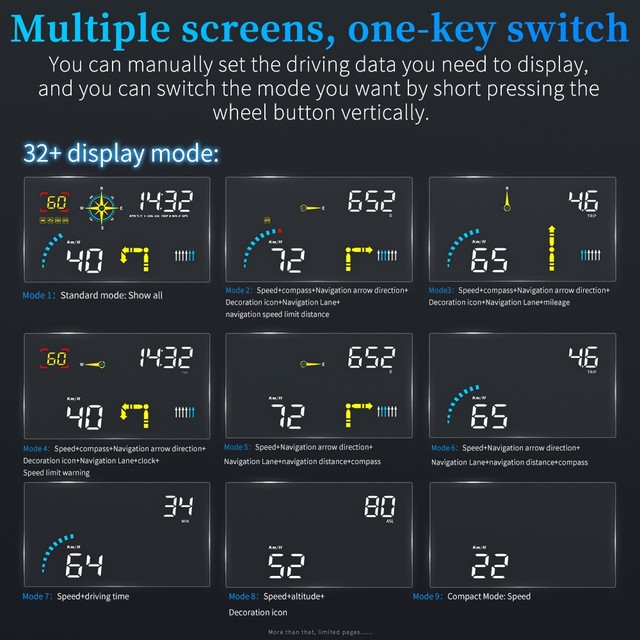

안쪽으로 1 초 누르기: (1) 스위치 32 디스플레이 모드
(2) 설정 메뉴로 들어가서 옵션을 확인하십시오
안쪽 누르기 2 초:( 1) 오락
(2) andexitonce가 메뉴 설정을 완료 저장
당겨:(1) 흰색 888 디스플레이 전환
(2) 메뉴 설정에서 입력 한 후 메뉴 옵션 변경
아래로 당겨:(1) 노란색 8888 디스플레이 전환
(2) 메뉴 설정에서 입력 한 후 메뉴 옵션 변경
시스템 선택:
시스템 선택: 시스템 키를 당겨 OBD 시스템 모드로 들어가고 아래로 당겨 GPS 시스템 모드로 들어갑니다.
OBDSystem :( OBD2 인터페이스가있는 자동차에 사용 가능)
디스플레이: 속도, RPM, 연료 소비, 수온, 전압, 시계, 주행 거리, 주행 시간, 주행 방향, 고도, 위성 수, RPM다이어그램
GPS 시스템 :( 모든 자동차, 버스, 트럭에 범용 ..)
디스플레이: 속도, 시계, 전압, 주행 시간, 주행 거리, 주행 방향, 고도, 위성 수, 속도 다이어그램
OBD 시스템이 호환되지 않으면 시스템 키를 끄기로 눌러 GPS 시스템으로 들어갑니다.
GPS 시스템 이용
GPS 깜박임은 위성 신호로드를 의미합니다. 탁 트인 도로까지 차량을 운전하십시오. 신호가 준비되면, GPS 표시등은 플래시를 멈추고 빛을 계속 켜 놓습니다.
빠른 공장 초기화
전원을 뽑고 누름스크롤 버튼그것을 놓지 마십시오. 전원을 연결 한 후 화면을 켠 다음 해제하십시오. 공장 설정을 복원하십시오.
오류 코드 지우기
OBD2 시스템이 정상적으로 작동하면 2 초 동안 설정 스크롤 버튼을 당기고 모든 표시등이 켜지고 다시 당겨 완료됩니다.

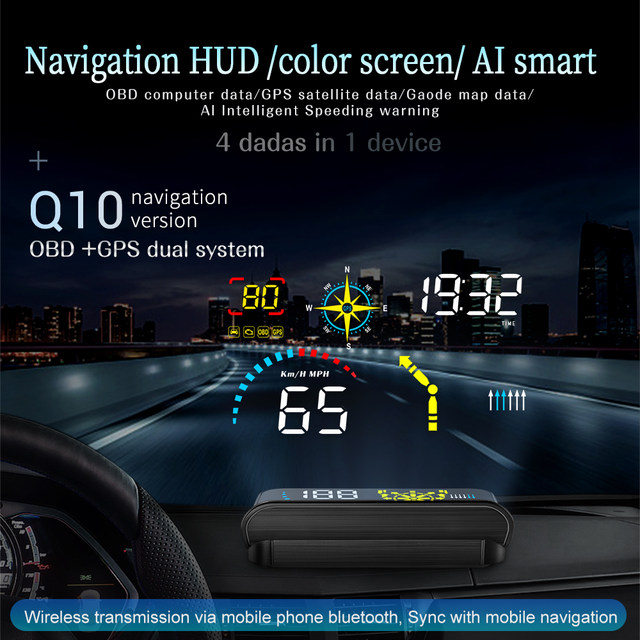

내비게이션 시스템 사용

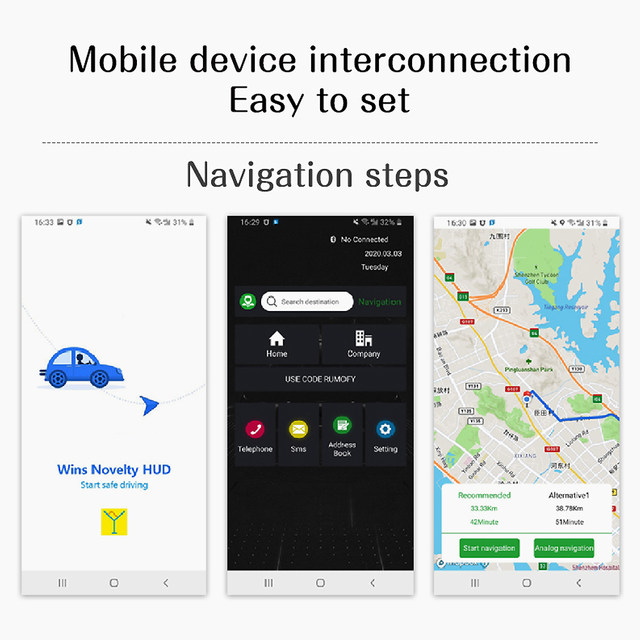

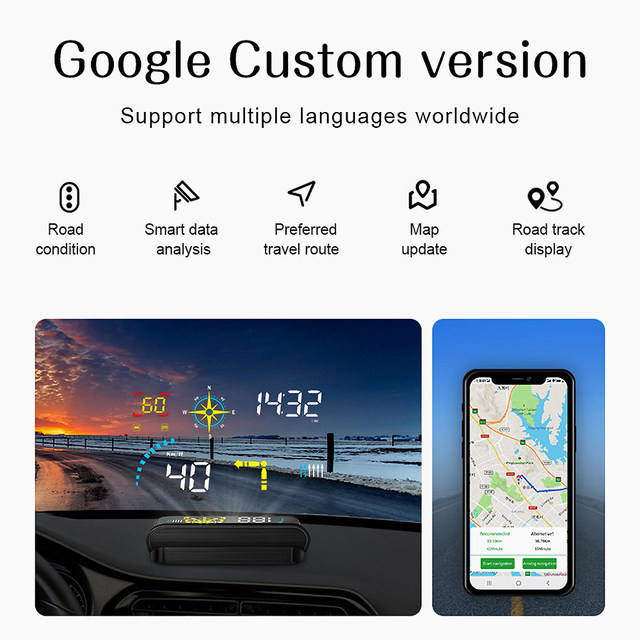

HUD는 스마트 휴대폰 내비게이션을 지원하고, 애플리케이션과 함께 작업해야 하며, 내비게이션 정보를 동기식으로 표시할 수 있습니다.
응용 프로그램은 Android≥ 4.0 또는 IOS≥ 5 만 지원합니다
다운로드하려면 앱 스토어에서 WiiYii를 검색하십시오. 또는 아래 QR 코드를 스캔하여 다운로드하여 설치하십시오.
아래와 같은 단계입니다.
1. APP가 성공적으로 설치되었는지 확인하고 HUD가 작동 중입니다.
모바일 블루투스, GPS, 인터넷을 엽니 다.
WiiYii 앱을 클릭하면 휴대 전화가 블루투스를 통해 HUD와 자동으로 연결됩니다.
2. 휴대 전화가 Bluetooth 장치에 올바르게 연결할 수없는 경우 아래 지침을 따르십시오.
HUD 호스트를 정상적으로 표시해야 합니다. OBD 시스템에 연결할 수 없는 경우 GPS 시스템으로 전환하여 정상적으로 표시하십시오.
모바일 블루투스가 다른 장치에 연결되어 있는지 여부를 확인하십시오. 그렇다면 페어링 된 블루투스 장치를 삭제하고 WYHUD에 연결하십시오.
3. 블루투스를 끄고 전원을 켜거나 전화를 다시 시작하십시오.
(자세한 질문은 다음을 참조하십시오. 문제 해결)
메뉴 설정 모드 입력:
설정 스크롤을 2 초 동안 길게 눌러 메뉴 설정 모드로 들어갑니다. 스크롤을 아래로 당겨 메뉴 옵션을 변경하고 짧게 눌러 메뉴 옵션을 확인합니다. 설정 후, 종료 후 2 초를 눌러 。
메뉴 옵션 | 기능 | 조정 범위 | 설명 | 기본 매개 변수 값 | 상태 설정 |
0 | 속도 | 50-150 | 속도와 계기판 사이에 오차가 있으면 매개 변수 값을 조정하십시오. 장비가 100 km/h를 표시하면 장비는 105km/h를 표시하고 매개 변수 값을 102 로 조정합니다. | 107 |
|
1 | 연료 소비 조정 | 50-150 | 오일 소비 오류의 경우 매개 변수 값 조정 | 100 |
|
2 | RPM 알람 | 100-7500 | 속도가 설정된 기본값인 7500 rpm에 도달하면 알람 | 7500 |
|
3 | 장식 아이콘 표시 모드 | 0-1 | 0 = 항상 켜짐 1 = RPM (OBD2 시스템에있는 경우) 1 = 주행 속도 (GPS 시스템에있는 경우) | 0 |
|
4 | 알람 모드 | 0-1 | 0 = 사용자 설정 1 = 4 세그먼트 알람 | 0 |
|
5 | 과속 경보 설정 | 30-250 | 차량 속도가 기본 값인 150km/h에 도달하면 경고 | 150 |
|
6 | 밝기 조정 | 0-5 | 0 = 자동 밝기 1-5 = 수동 조정 | 0 |
|

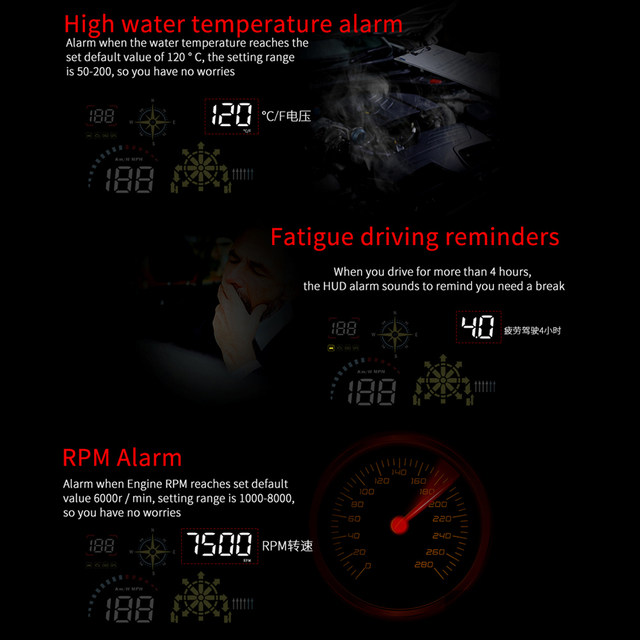

7 | 수온 경보 설치 | 50-150 | 수온이 120 이상일 때 경고 | 120 |
|

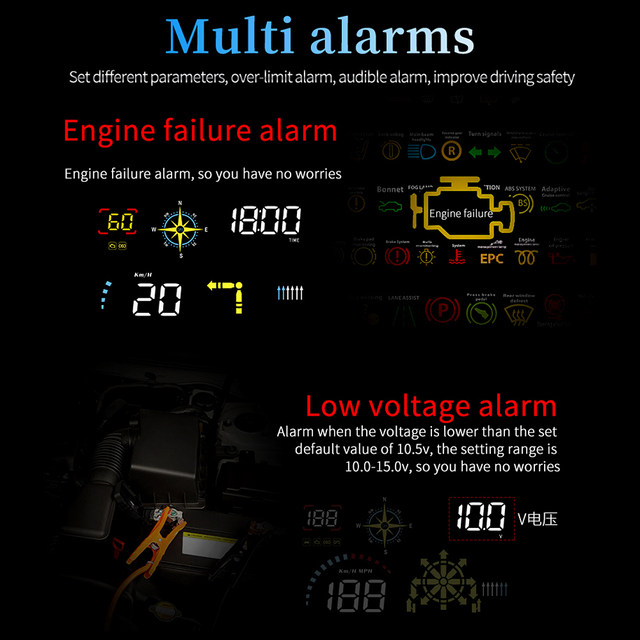

8 | 전압 경보 설정 | 0-15.0 | 전압이 기본값인 10.0 v보다 낮을 때 경보 | 10.0 |
|
9 | 피로 운전 알림 | 1.0-8.0 | 4.0 시간 이상 연속 운전 후 경고 | 4.0 |
|
10 | 속도 단위 | 1-2 | 1 = KM 2 = MPH | 1 |
|
11 | 수온 단위 | 1-2 | 1 = ℃ 2 = 화씨 | 1 |
|
12 | 셧다운 전압 | 0-15.0 | 자동 전원을 끌 수없는 경우 전압을 13.2 v로 조정하십시오. 자동차가 자동 시동 정지 또는 하이브리드 시스템 인 경우 값을 1 로 만드십시오. | 0 |
|
종료 시간 | 5-300 | 기본 종료 시간은 20 초입니다. 자동차가 가스 전기 하이브리드 또는 시동 정지 시스템 인 경우 종료 시간을 지연하십시오 (예: 180s), HUD willauto 전원 끄기 | 20 |
| |
14 | 시간 보정 | 00:00-23;00 | 현지 시간과 일치하도록 시계를 조정하십시오. 시간대를 늘리려면 위로 전화를 걸고 시간대를 줄이려면 아래로 전화를 겁니다. | 신호가 준비되기 전에 HUD는 기본 시간대 8 을 표시합니다. 신호가 준비되면 동쪽 8 의 디지털 시계가 표시됩니다. |
|
15 | 복원 설정 | 0-1 | 기본값은 0 입니다. 파라미터를 1 로 설정한 다음 스크롤을 2 초 동안 눌러 종료하십시오. | 0 |
|
참고:
일주일 이상 운전하지 않을 때는 HUD 플러그를 뽑아주세요. 장출력용 OBD 장비에 의해, 대기 전류가 20ma 정도, 이론상 공통 배터리의 사용 시간은 1 개월로, 확실히 각 차의 상황이 달라 자동차를 오랫동안 사용하지 않은 경우 OBD 장치의 플러그를 뽑는 것이 좋습니다.
OBD 문제 해결:
1. 디스플레이가없고 전원이없는 화면
이러한 작업을 수행하십시오: ①OBD 케이블이 충분히 조여 졌는지 확인하고 OBD 케이블을 여러 번 당기십시오 ②다른 차량을 시험해보십시오 ③손상된 경우 OBD 인터페이스를 유지하십시오.
2. HUD 전원이 켜지면 HUD는 자동차 전압 만 표시하고 30 초 운전 후 자동 전원이 꺼집니다.
OBD2 및 EU-OBD 계약을 맺은 차량에서만 사용할 수 있는 HUD (유럽: 2003 이후 제조, 기타 지역: after2007)
HUD 제품은 JOBD 및 OBDI를 지원하지 않습니다. 귀하의 자동차가 이러한 계약에 해당하는 경우 GPS 시스템으로 전환하십시오.
3. 잘못된 조작으로 충돌이 발생 함
자동차에 장착 된 경우다른 OBD 장치 (주차 센서, TPMS모니터, 자동차 창 클로저, ELM27)
자동차가 수정 된 경우 (중앙 제어 내비게이션, 전자 스로틀 컨트롤러, 스피드 크루즈, 컴퓨터 시스템 새로 고침, 원 클릭 시동, 키리스 입력, 원격 시작) 충돌을 일으키거나 다른 OBD 장치의 플러그를 뽑거나 디스플레이를 위해 GPS 시스템으로 전환 (시스템 키를 꺼짐)
4. 부정확 한 속도
단위 확인 정확한지, km / mph, (속도 단위 메뉴 10)
자동차가 공장을 떠날 때, 제조업체는 계기판에 표시된 속도를 5-7% 증가시켜야하며, 국제 표준은 운전 컴퓨터 데이터의 적용을받습니다.
차량 속도를 조정하십시오. 장비에 100 km/h HUD가 105 km/h를 표시하면 휠을 위로 다이얼하고 매개 변수 값을 102 로 설정하십시오.
5. 낮에는 명확하게 볼 수 없어 고스트
유리를 깨끗하게 닦을 수있는 무료 하이라이트 반사 필름이 있으며 약간의 물을 뿌려 HUD 디스플레이 유리에 1 페이스트를 떼어 낸 다음 2 를 떼어냅니다.
6. 자동차에는 자동 시작/정지 시스템이 있습니다.
자동차의 자동 시동 및 정지가 제동 된 후 엔진이 작동을 멈 춥니 다. HUD는 20 초 후에 종료되며 종료 지연은 설정 항목의 항목 13 에서 180-300 초로 조정할 수 있습니다.
7. 자동 시동은 브레이크를 밟을 때 자동으로 꺼집니다. 교통의 하이브리드 자동차.
1. COM 모드로 설정 (종료 전압 메뉴에서)
2. 종료 지연을 300 초로 설정하여 5 분 후에 꺼질 수 있습니다.
3. GPS 시스템으로 전환하십시오 (화면이 깜박일 때 5 초 안에 선택하려면 버튼 위)
8. 종료 다시 시작
이는 전압이 시작 전압보다 13.2v 높다는 것을 의미합니다. 설정 항목의 항목 13 의 매개 변수 값은 13.6-13.8 v로 조정됩니다 (자동차는전압이 설정 전압보다 높을 때만 시동 할 수 있음)
GPS 문제 해결
1. 디스플레이가없고 전원이없는 화면
OBD 케이블이 단단히 연결되어 있는지 확인하십시오. 꺼내서 여러 번 반복해서 삽입하십시오. 그래도 표시되지 않으면 테스트를 위해 카트를 교체하는 것이 좋습니다. 차량의 OBD 진단 인터페이스가 손상되었는지 확인하십시오. OBD 인터페이스를 수리하고 HUD를 다시 연결하는 것이 좋습니다
2. 속도 없음.
GPS 깜박임은 위성 신호로드를 의미합니다. 탁 트인 도로까지 차량을 운전하십시오. 신호가 준비되면 GPS 표시등이 플래시를 멈추고 계속 켜져 있으면 GPS가 작동 중이고 속도를 표시합니다.
3. 운전 중 HUD전원을 자동으로 켜거나 반복적으로 꺼질 수 없음
OBD 회선 연결: 전압이 13.2 보다 낮을 때 HUD가 꺼집니다 v. 버튼을 수직으로 눌러 (5 초) 메뉴 12 에 들어가고 기본 매개 변수 13.2 13.0 또는 12.8 조정하십시오.
4. 부정확 한 속도
장치가 올바른지 확인하십시오 (km / mph, 속도 단위 스위치 항목 11)
자동차가 공장을 떠날 때 제조업체는 대시 보드에 표시된 속도를 5-7% 만큼 높이고 국제 표준은 위성 데이터의 영향을받습니다.
차량 속도를 미세 조정하십시오. 장비에 100 km/h HUD가 105 km/h를 표시하면 휠을 위로 다이얼하고 매개 변수 값을 102 로 설정하십시오.
5. 주행 방향 표시 오류 또는 랜덤 점프
차량 속도는 5km/h를 초과 할 때까지 정상적으로 표시 할 수 없습니다.
6. 차가 멈춘 후에도 속도가 계속 표시됩니다.
지하 주차장, 터널 및 육교 아래에서 장애물이 있으면 신호가 불안정하고 위성이 표류합니다. 탁 트인 도로까지 차량을 운전하십시오. 5 개 이상의 위성이 발견되면정상적으로 표시됩니다.
7. 위성 수보기
스크롤 버튼할당 스위치를 GPS 아이콘으로 전환 (5 개 이상의 위성에 대해 일반 표시)
8. 차는엔진이 꺼져있을 때 자동 전원 끄기
OBD 회선이 연결되면 3 분 후에 HUD가 자동으로 종료됩니다.
셧다운 및 플레임 아웃 후 5 분 이내에 전원이 꺼지지 않으면 설정 항목의 항목 12 의 전압 설정 매개 변수 값을 13.5 V로 조정하십시오.
탐색 FAQ (탐색 버전만 해당)
1. 앱을 설치하는 방법
휴대 전화의 QR 코드를 스캔하고 (설명서의 QR 코드 참조) 프롬프트에 따라 브라우저에서 열고 다운로드를 클릭하고 설치를 완료하십시오
IOS 모바일, APP 스토어에서 wiiyii 검색하십시오.
안드로이드 모바일, 안드로이드 마켓에서 wiiyii 검색해주세요
App 소프트웨어가 올바르게 설치되면 모바일 블루투스, GPS, 인터넷을 끄고 Wiiyi를 클릭하십시오. 시스템이 자동으로 Bluetooth 장치를 검색하고 연결합니다.
2. 휴대 전화가 Bluetooth 장치에 올바르게 연결하지 못한 경우
HUD 호스트를 정상적으로 표시해야 합니다. OBD 시스템을 연결할 수 없는 경우 GPS 시스템으로 전환하여 정상적으로 작동합니다.
휴대 전화가 Bluetooth 장치에 올바르게 연결할 수없는 경우 아래 지침을 따르십시오.
HUD 호스트를 정상적으로 표시해야 합니다. OBD 시스템에 연결할 수 없는 경우 GPS 시스템으로 전환하여 정상적으로 표시하십시오.
모바일 블루투스가 다른 장치에 연결되어 있는지 여부를 확인하십시오. 그렇다면 페어링 된 블루투스 장치를 삭제하고 WYH2 에 연결하십시오.
블루투스를 끄고 전원을 켜거나 전화를 다시 시작하십시오.
3. 앱 블루투스 연결 실패
휴대 전화 시스템 버전과 블루투스 4.0, IOS 5 이상, Android 4.4 이상을 지원하는지 여부를 확인하십시오.
블루투스 검색 WYHUD를 활성화하고 클릭하여 연결하고 모바일 인터넷을 켜려면 휴대 전화가 필요합니다.
GPS 내비게이션 및 포지셔닝을 켜고 포지셔닝이 성공적으로 완료되면 내비게이션 주소를 입력합니다.
4. 앱 블루투스 연결에 성공하면 입력 주소가 표시되지 않습니다.
휴대 전화의 위치 서비스를 켜고 휴대 전화의 네트워킹을 켜고 네트워크 신호를 확인하고 강한 신호로 장소로 이동하십시오. 다시 탐색하려는 주소를 입력하십시오
5. 내비게이션 중 HUD 내비게이션이 멈춤, 차량 속도 표시가 정상
휴대 전화의 절전 모드를 끄거나 정보 화면의 비활성화 기능을 끄거나 클릭하여 휴대 전화의 탐색 페이지로 들어가서 탐색 페이지를 유지하십시오.
6. 휴대 전화가 화면을 전환하거나 화면이 꺼진 후 내비게이션 카드가 움직이지 않고 속도 표시가 정상입니다.
휴대 전화의 절전 모드를 끄고 정보 화면의 비활성화 기능을 끄고 또는 휴대 전화의 탐색 페이지로 들어가서 휴대 전화의 탐색 페이지에 남아 있으려면 클릭하십시오.
7. 탐색은 표시 지점에서 10-20 미터 떨어져 있습니다.
GPS 위치 오차는 약 5-10 미터이기 때문에 위성 신호가 약하면 10-20 미터의 오차는 정상입니다.
1 x HUD Q10
1 x OBD2 16 핀 케이블
1 x USB 케이블
1 x 미끄럼 방지 매트
1 x 수동
1 x 반사 필름
