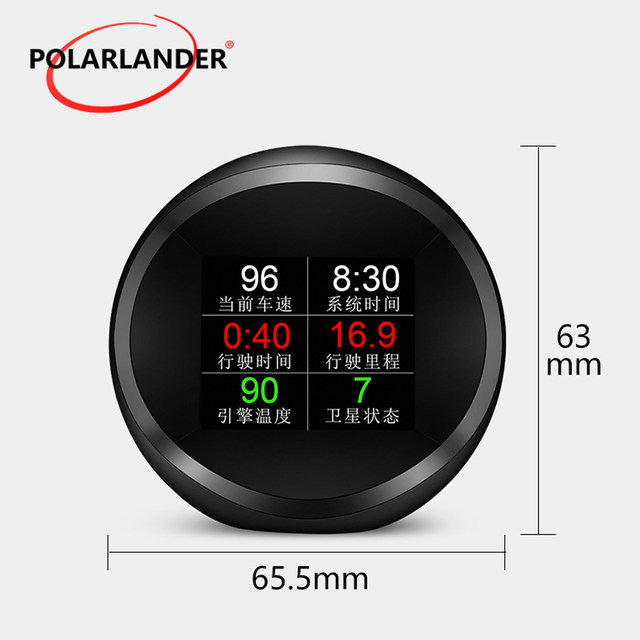

자동차 스마트 디지털 미터

(모델: P11)

(이 제품 디자인 특허 및 디스플레이 이미지 저작권은 세관 기록에 등록되었습니다)

자동차 스마트 디지털 미터를 구입해 주셔서 감사합니다. 이 제품은 OBD 케이블로 자동차 OBD2 인터페이스를 연결하고 운전 날짜를 표시합니다. 차량 속도, 엔진 RPM, 수온, 연료 소비, 전압 등. 대시 보드를 읽기 위해 머리를 내리는 위험을 피하기 위해 운전자의 시선을 항상 도로에 유지할 수 있습니다. 이 제품은 자동차 ECU 날짜를 변경하지 않습니다.

친절@@ 한 관심

OBD2 모드 작동 전압: 11V ~ 18VDC (12vdc/200mA), 전압이 24v 이상일 때 GPS 모드에 USB 케이블을 사용하십시오.

이 제품은 듀얼 시스템입니다. 전원을 켠 후 친숙한 언어를 선택하고 OBD 또는 GPS 시스템을 선택하고 작동하지 않고 5 초 후에 마지막으로 선택한 시스템에 자동으로 들어갑니다.

버튼 및 포트 기능

1.설정 버튼 (위로 당기고, 아래로 당기고, 짧게 누르고, 길게 누를 수 있음)

2.OBD / USB 케이블 연결

3. 광 센서: 외부 광도 감지 및 환경에 맞게 밝기 자동 조정

설정 버튼 기능

1. 짧게 누르십시오 (릴리스하려면 휠을 누르십시오):

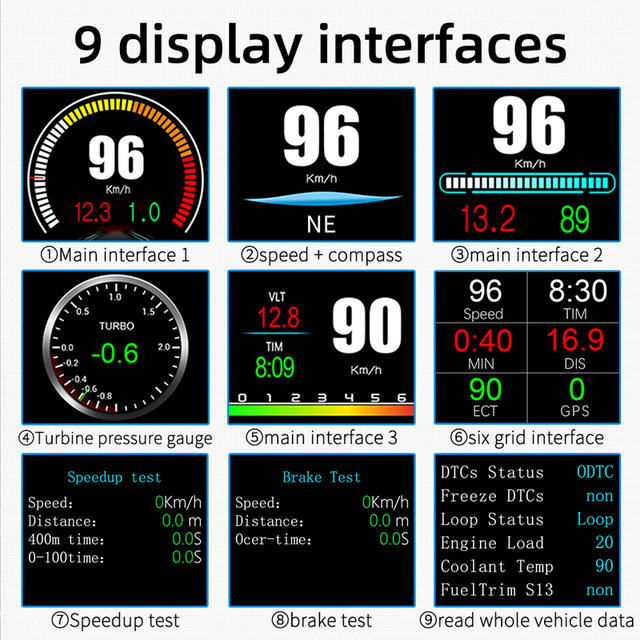

(1) 디스플레이 모드 전환

(2) 설정 메뉴로 들어가 옵션을 확인합니다.

2. 길게 누르기 (버튼을 2 초 이상 누르고 놓기):

(1)설정 메뉴@@ 를 입력@@ 하려@@ 면

(2)설정 후 저장 및 종료

3. 왼@@ 쪽@@ 으로 당@@ 겨:

(1) 왼쪽 영역의 기능 전환

(2) 설정 옵션 변경

4. 오른@@ 쪽@@ 으로 당@@ 겨:

(1)올@@ 바른 영@@ 역@@ 의 기능@@ 을 전환@@ 하려@@ 면

(2) 설정 옵션 변경

기능 약어:

요법-엔진 냉각수 온도	VLT-전압	연료-연료 소모
분당 RPM 회전	Ti@@ m-현지 시간	최소 운전 시간
DIS-주행 거리	지도-흡기 압력	OIT-오일 온도
A/F-공기-연료 비율	TCP-터빈 압력	PSI-터빈 압력
RTC-실@@ 시간 시계	Al@@ s-고@@ 도	DIR-운전 방향
TPS-스로틀	IAT-흡기 온도	ELD-엔진 부하
GPS-GPS 위성 번호

설정 모드 (메뉴 모드)

길게 누르면 설정 모드로 들어갑니다. 오른쪽으로 당겨 메뉴를 선택하고 짧게 눌러 확인합니다. 설정이 끝나면 길게 눌러 종료합니다.

언어 세트: ( EN-영어/CN-중국어 간체/TW-중국어 번체)

사운드 스@@ 위치:부저 켜기/끄기

엔진 온도 경보:기본 값 120 도 C, 범위 50-200

엔진 속도 경보:기본 값 6000r/min, 범위 1000-8000

전압 경보 설정:기본 값 10.5v, 범위 10.0-15.0v

속도 조정:작업에는 오류가 있어야 합니다 (예: 계측기 디스플레이 100 Km/h hud는 Km/h 105 를 표시하고 기본 값 107-5 = 102 사용)

속@@ 도 제@@ 로:차량 속도는 자동차가 멈춘 후 0 으로 돌아가지 않습니다.

(예: 속도 표시 5 Km/h, hud를 6 Km/h 로 조정)

전압 조정:계기판 전압에 전압이 잘못되었을 때 미세 조정

(장치에 미터 전압 0.2V 이상이 표시되면 장치가 98% 로 조정됩니다.)

엔진 변위:연료 소비에 편차가 너무 많으면 조정하십시오

(예: 자동차 변위가 3.6L 인 경우 매개 변수 값을 3.6L 로 만드십시오)

연료 소비:오류가 있는 경우 미세 조정

(장치에 미터 전압 0.2L 이상이 표시되면 장치가 98% 로 조정됩니다.)

색@@ 상 변경 1:메인 디스플레이 인터페이스의 속도 색상

색@@ 상 변경 2:화면의 왼쪽 기능 색상

색@@ 상 변경 3:화면의 오른쪽 기능 색상

백라이트 밝기:자동 감광, 가장 어두운 곳에서는 1 개, 가장 밝은 8 개

온도 단위: °C-섭@@ 씨°F-화씨

속@@ 도 단@@ 위:Km/h: km, MPH: 마일

카운@@ 트마일리지:총 마일리지 동기화

(대시 보드와 동일하게 유지, 예: 주행 거리계 표시30010km, 매개변수 값을 30010 km로 조정)

종료 지연 설정:기본적으로 10 초, 조정 범위는 5-300 초입니다.

종료 전압 설정:장치가 꺼지지 않을 때 자동차 자동 시작-중지 시스템의 경우 13.2V 또는 13.6 또는 COM 모드로 조정하십시오.

공장 재설정:시스템이 공장으로 복원되었습니다. 이 작업을 선택하고 다이얼을 눌러 확인하십시오.

시간 조정: 기본 시간은 GMT + 8 (중국 시간) 이며, 위/아래로 당겨 현지 시간으로 변경할 수 있습니다.

운전 테스트

가속 테스트:킬로미터 가속은 초 0 ~ 100km/h를 의미하며 자동차 전원의 테스트입니다.

브레이크 테스트:T속도> 100 후 브레이크의 시간과 거리는 브레이크 성능의 테스트입니다.

문제 해결 설정

오류 코드 스캔:오류 코드를 위해 자동차 스캔

오류 코드 지우기:버튼@@ 을 짧@@ 게 누@@ 릅@@ 니@@ 다차량에 오류 코드가 있으면 오류 코드를 삭제합니다.

데이터 스트림 읽기:자동차 엔진의 모든 데이터 표시

참고 사항

자동차를 일주일 이상 사용하지 않은 경우 장치의 플러그를 뽑는 것이 좋습니다.

OBD2 FAQ:

1. 기능이 표시되지 않고 전원이 없습니다.

OBD 케이블이 단단히 연결되어 있는지 확인하고, 다시 당겨 확인하십시오. 여전히 작동하지 않는 경우 다른 차량에서 시도하십시오. OBD 진단 인터페이스의 오류인 경우 분석하십시오. 수리하고 장치를 다시 연결하십시오.

2. 자동차 전압만 표시되고 30 초 후에 자동으로 전원이 꺼집니다.

(1) 이 제품은 OBD2 모드에있을 때 OBDII 및 EOBD 자동차에만 사용할 수 있습니다.

(2) 이 제품 OBD2 모드는 OBD I 및 jobd를 지원하지 않습니다.

(3) OBD2 는 자동차 프로토콜입니다 (미국 자동차: 2003 기타 지역: 2007).

(4) USB 케이블을 사용하여 GPS 시스템으로 전환하여 전원을 5 초 이내에 표시오른@@ 쪽@@ 으로 당@@ 겨GPS 시스템을 선택하는 버튼.

3. Hud의 차량 속도는 속도계와 동일하지 않습니다.

(1) 장치가 KM/mile mph인지 확인하십시오. (속도 단위 스위치는 설정을 참조하십시오)

(2) 수직길@@ 게 누르@@ 기시스템 설정으로버튼@@ 을 오른@@ 쪽@@ 으로 당@@ 깁@@ 니@@ 다속도 조정 메뉴를 선택하고 미세 조정 (예: 미터에 100 Km/h 표시, 장치에 105 Km/h 표시, 기본 값 107-5 = 102 사용).

4. 연료 소비에 오류가 있습니다

(1) 차량 변위를 확인하고 장치의 엔진 변위가 차량의 (예:. 차량은 2.0L 입니다. 매개변수 값을 2.0L 로 설정하십시오)

(2) 변위가 동일하면 미세 조정 설정 (예:. 장비 연료는 0.2L 보다 높습니다. 매개변수를 98% 로 설정하십시오.) 권장: 자동차 컴퓨터의 실제 데이터이기 때문에 미세 조정은 선택 사항입니다.

5. 장치가 자동 전원을 끌 수 없습니다.

수면 전압을 13.2V 또는 13.6 v로 조정하면 hud가 3 분 안에 전원이 꺼집니다.

6. 자동 시동-정지 자동차

시스템 설정에서 COM 모드로 종료 전압 설정 조정

7. 브레이크를 밟으면 자동 시동이 자동으로 꺼지고 트래픽에서 하이브리드 자동차와 같은 상황이 발생합니다.

(1) COM 모드로 설정 (종료 전압 메뉴에서)

(2) 종료 지연을 300 초로 설정하여 5 분 후에 꺼질 수 있습니다.

(3) GPS 시스템으로 전환하십시오 (스크롤 휠 전화 걸기5 초 이내)

8. 잘못된 작동으로 인해 충돌이 발생합니다.

(1) OBD2 인터페이스는 다른 OBD 장비를 사용합니까 (위치, 타이어 압력 모니터링, 드롭 잠금, 리프트 윈도우 폴딩, ELM27)

(2) 수정 및 개조 (중앙 제어 탐색 전자 스로틀 가속기 고정 속도 크루즈 브러시 컴퓨터 시스템

(3) 원키 시작, 키리스 입력, 원격 시작) 으로 인해 충돌이 발생하고 다른 OBD 장치를 분리하고 제품을 직접 사용하여 공장 설정을 복원합니다 (자세한 내용은 설정 표 참조).

(4) 스크롤 휠을 길게 눌러 설정 메뉴로 들어갑니다. 스크롤 휠을 마우스 오른쪽 버튼으로 클릭하여 시스템 설정으로 전환하고 스크롤 휠을 수직으로 눌러 시스템 설정으로 들어갑니다. 스크롤 휠을 마우스 오른쪽 버튼으로 클릭하여 공장 설정으로 전환하고 스크롤 휠을 수직으로 눌러 확인합니다.

(5) 해결하지 못한 경우 GPS 시스템으로 전환하고 디스플레이에 USB 케이블을 사용하십시오. 전원을 켜고 다이얼을 5 초 동안 돌려 GPS 시스템을 선택합니다.

GPS FAQ;

1. 디스플레이가없는 화면, 전원 없음

자동차 엔진 시동; 케이블 라인이 단단한지 확인하거나 usb를 컴퓨터에 연결하여 확인하십시오.

2. 자동차 속도 없@@ 이

HUD 전원을 켜면 gps가 위성을 찾기 시작합니다. 도로까지 차를 운전하십시오. 5 개 이상의 위성 신호를 받으면 작동합니다.

3. 운전 중 자동으로 켜지거나 반복적으로 꺼질 수 없습니다.

USB 케이블을 사용하여 담배 라이터를 삽입하십시오

OBD 케이블을 사용하는 경우 절전 전압을 13.0V 또는 12.8 v로 변경합니다.

USB 케이블을 사용하면 수면 전압이 꺼집니다.

4. 부정확 한 시간

설정 항목 입력: 시스템 시간 조정, 시간대 시간을 조정하려면 다이얼을 오른쪽으로 돌립니다. 조정 후 다이얼을 2 초 동안 바로 눌러 저장하고 종료합니다.

5. 속도가 정확하지 않습니다

(1) 장치가 정확하다면 km/mile MPH, (속도 단위 스위치 참조 설정 항목)

(2) 자동차 공장은 운전자의 안전을 위해 실제보다 속도 (5-7%) 를 증가시켰으며, 위성 데이터는 국제 표준을 엄격히 준수합니다.

(3) 차량 속도 미세 조정, 예: 미터 디스플레이 100 Km/h, 기계 디스플레이 105 Km/h, 기본 값 107-5 = 102

6. 운전 방향 표시 오류

차량 속도가 5km/h를 초과하면 방향을 정상적으로 표시할 수 있습니다.

7. 자동차가 멈춘 후에도 속도가 계속 표시됩니다.

위성 드리프트는 지하 주차, 터널, 오버 패스 또는 블록에서 발생할 것입니다. 열린 도로에서 차량을 운전하십시오. 그러면 위성 번호> 5 후에 이 상황을 해결할 수 있습니다.

8. 자동차가 멈춘 후 hud는 자동으로 종료되지 않습니다.

(1) hud는 3 분 안에 종료 가능 (OBD 모드에서)

(2) 5 분 이내가 아닌 경우 항목 종료 전압을 13.5 v로 설정합니다.또는 USB 케이블 사용
