참고: 이 HUD 장치는 다음 브랜드의 자동차를 제외하고 2008 년부터 현재까지 제조 된 모든 자동차와 호환됩니다.

1. 르노 닷지 푸조 피아트 시보레에 적합하지 않음

2. 일본 및 한국 브랜드 자동차에는 적합하지 않음 (도요타, 혼다, 닛산,
   렉서스, 인피니티, 아큐라, 스바루, 마쓰다, 미쓰비시, 이스즈, 스즈키, 다이하츠, 현대, 기아 등)

3. 이 hud가 자동차와 호환되는지 확실하지 않은 경우 메시지를 보내주십시오. 메시지에는 브랜드와 제조 연도가 포함되어야합니다. 포드 포커스 2010.

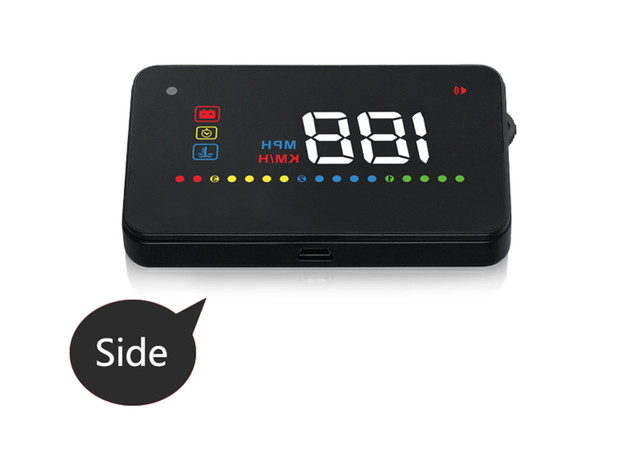

HUD 주요 기능:

• 고온 경보 자동 및 수동 조정

• 저전압 경보 자동 및 수동 조정

• 피로 운전 경보 자동 및 수동 조정

• 멀티 컬러 디자인으로 화면이 더 풍부하고 읽기 쉽습니다.

• 스크린 3.5 인치 HD 디스플레이

• OBDII 또는 EUOBD 가능 차량과의 플러그 앤 플레이 연결;

• 5 단계 밝기 조정, 자동 및 수동 밝기 조정 모드

• 자동 전원 켜기/끄기: 차량 시동 및 종료로 HUD 시작 및 끄기, 자동차 배터리의 효과적인 보호;
  수동 스위치 모드를 유지하여 HUD를 더 쉽게 제어 할 수 있습니다.

• 풍부한 내용: 속도, RPM, 수온, 전압, 저전압 경보, 고열 경보,
  과속 경보, 피로 운전 경보, 킬로미터 및 마일 사이를 자유롭게 전환합니다.

• 이중 반사를 제거하는 나노 기술, 더 명확합니다.

HUD 설치:

• 1. OBDII 계약 또는 EU OBD 계약을 맺은 자동차의 차량 브랜드, HUD 작업을 알고 있습니다. 엔진 후드를 열고
  그 아래의 스티커 (아래 그림 1 참조), OBDII CERTIFIED와 같은 단어가 있으면 설치할 수 있습니다.

• 2 차량의 16 핀 진단 링크 (다음 그림 참조) 를 찾아 OBDII 연결 라인과 잘 연결하십시오.

반사 필름 사용 및 설치:

반사 필름 없이 장치를 사용하면 전면 유리에 따라 사용자가 이중 이미지를 관찰할 수 있습니다. 이중 레이어가 보이면 앞 유리 이중 레이어 구성으로 인한 것이며 아래 지침에 따라 필름을 설치해야합니다.

• 제공된 미끄럼 방지 매트를 HUD를 맨 위에 놓고 대시보드의 원하는 위치에 놓습니다.

• HUD가 반사되는 위치를 관찰하면 반사 필름이 제자리에 놓입니다.
  A. 필름을 설치하기 전에 표면이 깨끗하고 건조한지 확인하십시오
  B. (1) 표시된 후면 보호면을 제거하고 깨끗한 앞 유리에 필름을 부착하십시오
  C. 위치에 만족하면 신용 카드 등을 사용하여 남아있는 거품이나 공기 주머니를 제거하십시오
  D. (2) 표시된 앞면을 제거하고 HUD의 반사를 조정해야하는 경우 미끄럼 방지 매트를 사용하여 위치를 변경하십시오.

기술 매개변수

• 환경 온도: -40c- + 80c 대기압 86-106KPa

• 상대 습도: 10% -95% 환경 소음 <= 60dB (A)

• 알람 사운드 레벨: "= 30dB (A)

• 작동 전압: 9V ~ 16Vdc (12Vdc / 400mA)

• HUD 크기: 9*5.4*1.2(cm)

• HUD 무게: 40g

일반적인 문제에 대한 해결책:

1. 디스플레이가없고 전기가없는 화면

• 자동차 엔진을 시동합니다. OBD 케이블 라인이 꽉 조여 있는지 확인하십시오. OBD 케이블을 더 많이 당겨서 HUD 전원 스위치가 켜져 있는지 확인하십시오. 여전히 디스플레이가 없으면 테스트 할 다른 차량을 변경하고 자동차 OBD 진단 인터페이스가 양호한지 분석하십시오. 좋지 않으면 수리하고 다시 시도하십시오.

2. HUD 전원이 켜지면 HUD는 자동차 전압 만 표시하고 30 초 운전 후 자동 전원이 꺼집니다.

• OBD2 계약 및 EU-OBD 계약을 맺은 차량에서만 사용할 수 있는 HUD (유럽 지역: 03 년 후, 기타 지역: 07 년 후)

• HUD 제품은 JOBD 및 OBDI와 다른 차량에 대한 권장 테스트를 지원하지 않습니다.

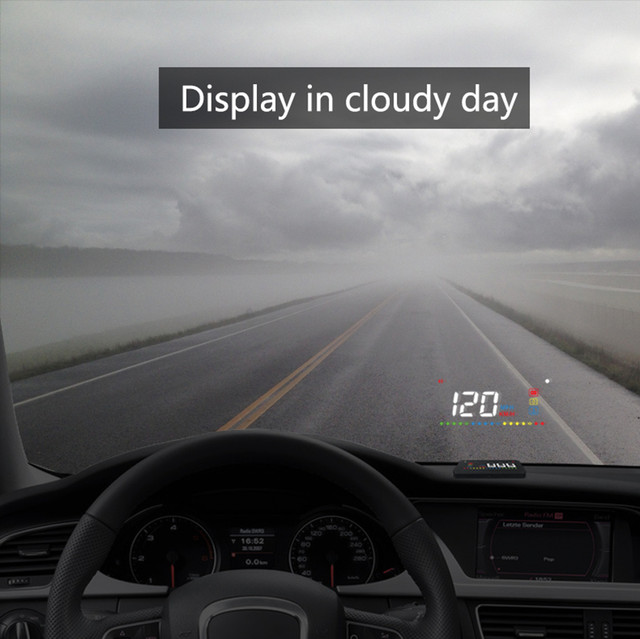

3. 햇빛 아래에서 그리고 이중 반사가있을 때 HUD가 명확하지 않습니다.

• HUD 숙주 표면 보호 필름이 찢어졌는지 확인한 후, 유리창에 반사 필름을 붙이십시오. 그리고 HUD 전원이 켜지면 설정 버튼을 5 초 동안 세로로 눌러 메뉴 설정으로 들어가고 메뉴 2 로 짧게 2 번 누르고 매개 변수를 5 로 조정하십시오. 5 초 안에 수직으로 눌러 저장하십시오.

4. 잘못된 조작으로 충돌이 발생합니다. 또는 부정확 한 데이터

• 재설정 설정을 수행합니다.

5. 부정확 한 속도

• A. 먼저 속도 단위가 올바른지, KM/H 및 MPH를 포함한 속도 단위를 확인하고 웨이브 버튼을 짧게 눌러 KM/H와 MPH 사이를 전환합니다.

• B. HUD의 전원이 켜지면 5 초 동안 설정 버튼을 세로로 눌러 메뉴 옵션을 입력하고 메뉴 1 을 찾으면 매개 변수에 107 표시됩니다. 설정 버튼을 위 또는 아래로 이동하여 올바른 값이 표시 될 때까지 차이에 따라 값을 늘리거나 줄입니다. 조정 후 5 초 안에 수직으로 눌러 저장하십시오.

6. ASS에 대한 HUD 설정 (자동 시작/정지 시스템)

• HUD 종료 시간의 기본값은 10 초이며, 자동차가 가스 전기 하이브리드 및 자동 시작/정지 시스템 인 경우 메뉴 10 에서 종료 시간을 지연시킬 수 있습니다 (10 초 연장 180 초까지.) 그래도 작동하지 않으면 전원 켜기 전압을 13.2v 또는 13.6 v로 설정하십시오. 이는 자동차 전압이 13.2v 이하일 때 HUD가 꺼짐을 의미합니다.

7. HUD의 전원을 끌 수 없거나 HUD의 전원을 끌 수 있지만 다시 시작할 수 있습니다.

• 메뉴 9 값을 13.2 V와 140V 사이의 값으로 변경하십시오.

패키지 포함 사항

• 1 x HUD 호스트

• 1 x OBD2 케이블

• 1 x 미끄럼 방지 매트

• 1 x 반사 필름

• 1 x 수동
