헤드 업 디스플레이 사용자 설명서

모델:A5

헤드 업 디스플레이에 대한 HUD 짧은. 그것은 자동차 전면 창 유리의 속도와 같은 앞 유리에 운전 데이터를 표시합니다; 운전 중 악기를 보면서 운전자의 안전을 피합니다. 운전자는 운전 정보를 즉시 읽을 수 있으며, 항상 hud로 최상의 상태를 유지할 수 있습니다.

HUD 주요 기능 및 특징:

1.모든 차량에 사용 가능, 쉬운 설치, 플러그 앤 플레이

2.두 가지 모드 디스플레이: 앞 유리에 반사하거나 윗몸 일으키기 HUD 화면에서 직접 볼 수 있습니다.

3. 화면 3.5 인치 HD 디스플레이

4. 멀티 컬러 디자인으로 화면을 더 풍부하고 쉽게 읽을 수 있습니다.

5. 나노 기술로 이중 반사를 제거하고 더 선명합니다.

6. 풍부한 콘텐츠: 속도, 나침반, 속도 알람, km와 마일 사이의 무료 스위치

7.자동 전원 켜기/끄기: 차량 시작 및 종료, 자동차 배터리의 효과적인 보호로 HUD 시작 및 끄기; 수동 스위치 모드 유지, HUD 제어가 더 쉽습니다.

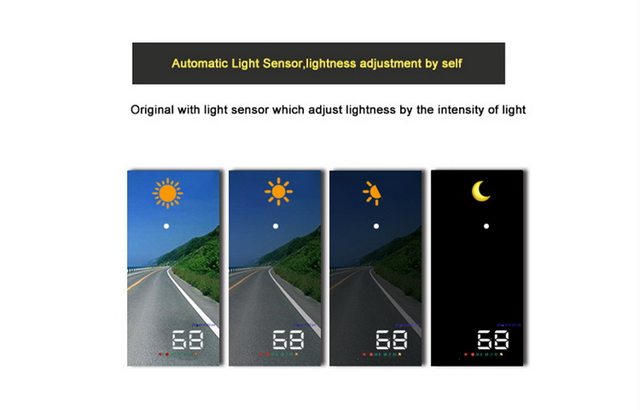

8. 자동 및 수동 밝기 조정 모드, 눈부심 없이 운전.

Hud의 첫 사용

처음 사용할 때, 자동차 충전기를 자동차 시가 라이터에 연결하십시오. 충전 후 빨간색 위성 아이콘 깜박임 및 위성 번호 검색을 시작하십시오. 위성 아이콘이 녹색이되면 hud가 작동할 수 있습니다.

버튼 기능:

1: 부저 아이콘

2: 아이콘 설정

3: 주행 방향 아이콘: 서쪽, 북쪽, 동쪽, 남쪽

4: 위성 신호 아이콘-표시등이 빨간색에서 녹색으로 변경되면 검색 위성이 성공적으로 입증됩니다.

5: 속@@ 도

광 센서

7: 속도 단위 (km/마일)

호스트 키 기능:

웨이@@ 브 버튼 기능:

왼@@ 쪽 다이@@ 얼 때

1.세로 길게 누르기 5 초: 설정 메뉴 (메뉴 1-6) 로 들어가고, 조정이 끝나면 수직으로 5 초 길게 눌러 저장하고 종료합니다.

2.짧게 풀업: 메뉴 설정에 들어간 후 매개변수 값을 늘립니다.

3.짧게 풀다운: 메뉴 설정에 들어간 후 매개변수 값을 줄입니다.

4. 세로 짧게 누르기: 메뉴 설정에 들어간 후 메뉴 값을 늘립니다.

5. 길게 풀다운: 알람 소리를 켜거나 끕니다.

재설정 설정:

웨이브 버튼을 길게 당기고 모든 led가 켜지면 hud가 복원 공장 설정을 완료했음을 의미합니다.

부저 켜기 및 끄기:

5 초 동안 웨이브 버튼을 길게 당겨 부저를 끄고, 부저를 켜려면 5 초 더 길게 누릅니다.

HUD 설정:

HUD 디스플레이 데이터는 gps로부터 위성을 수신하기 때문에 GPS 데이터는 자동차 대시 보드 데이터와 약간 다를 것입니다. 이때 대시 보드와 동일한 데이터를 얻기 위해 메뉴 설정으로 들어가서 hud를 미세하게 조정할 수 있습니다. 대시보드 값과 다른 것을 발견하면 아래와 같이 조정하십시오.

메뉴 설정 입력:

메뉴 설정에 들어가려면 웨이브 버튼을 5 초 동안 수직으로 길게 누르고, 웨이브 버튼을 짧게 눌러 메뉴 값을 높이십시오. 매개변수 값을 높이거나 줄이기 위해 웨이브 버튼을 위아래로 설정합니다. 조정 후 5 초 동안 수직으로 길게 눌러 저장하고 종료합니다.

메뉴	매개변수	범위 조정	설명
1	속@@ 도	80 ~ 120	속@@ 도 오류: 조정하려면 웨이브 버튼 위 또는 아래	107
2	과속 경보	10 ~ 180	알람 값을 조정하기 위해 웨이브 버튼 위 또는 아래로 150km/h에 도달하면 경보 속도를 높입니다.	150
3	밝기 조정	0 ~ 5	0 자동 밝기 조정의 경우 1 은 가장 어둡고 2-5 는 밝습니다 (숫자가 클수록 밝기가 강하고 5 가 가장 밝습니다).	0
4	속@@ 도 단@@ 위	0 ~ 1	Mph의 경우 KM / H 1 의 경우 0	0
5	전원 켜기/끄기 전압	100-150	Hud가 자동으로 꺼지지 않는 경우 전압을 13.2V-14 v로 조정하십시오.	100
6	디스플레이 모@@ 드	0 ~ 1	0 은 앞 유리에 반사되며, 1 은 윗몸 일으키기 HUD 화면에서 직접 볼 수 있습니다.	0

반사 필름에 사용 및 설치:

참고: hud는 자동차 앞 유리에 대시 보드 정보를 프로젝트합니다. 앞 유리가 두 배이므로 작동시 앞 유리에 이중 반사가 가능합니다. 이중 반사는 다른 바람막이의 원인이 다를 것입니다. 표시 정보를 명확하게 볼 수 있다면 반사 필름을 사용할 필요가 없습니다. 이중 이미지가 있으면 반사 필름을 사용하십시오.

먼저 미끄럼 방지 매트를 대시 보드에 놓고 hud를 넣으십시오. 반사 필름은 호스트 스크린을 윈드 스크린에 반사할 수 있는 HUD 위치 바로 위의 위치에 달라질 수 있습니다.

필름 붙이기 방법:

1. 필름을 붙일 곳에 물을 약간 뿌리고 마른 천을 사용하여 청소하십시오.

2. 반사 필름의 뒷면 (표시된 1) 을 벗긴 다음 창 유리에 붙입니다.

3. 위치를 조정한 후 스크래치 보드나 다른 것을 사용하여 필름을 슬립하고 기포나 물이 없을 때까지 물을 짜낼 수 있습니다.

4. 반사 필름의 보호 필름 (2 개 표시) 을 제거합니다. 필름에 전체 정보가 표시되지 않는 경우 미끄럼 방지 매트를 조정하여 위치를 이동하십시오.

HUD 사양:

작동 전압	DC8-18V
작동 전류	40mA
수면 전류	15mA
나침반 정밀도	±1°
속@@ 도 범@@ 위	0 ~ 400KM
위성 포지셔닝 시간	콜드 스타트: 30 초, 핫 스타트: 1 초
HUD 크기	90x54x12mm
12V 차량용 충전기	1000mA
HUD 무게	40g

일반적인 문제에 대한 해결책

1.디스플레이가없는 HUD 화면, 전원 없음

차량용 충전기 케이블이 단단한 경우 확인하고 여러 번 반복적으로 삽입한 풀다운하고 전원이 켜지면 HUD 스위치를 확인하십시오. 여전히 디스플레이가 없으면 다른 자동차를 사용하여 자동차 시가 라이터 인터페이스가 나쁜 지 여부를 테스트하고 분석하십시오. 케이블 라인을 자동차 배터리에 연결하십시오.

2.부정확 한 속도

A. 먼저 속도 단위를 확인하고 KM 또는 mph인지 확인하십시오.

B. Hud의 전원이 켜지면 웨이브 버튼을 5 초 동안 수직으로 눌러 메뉴 옵션에 들어갑니다. 여기 메뉴 옵션에 0 이 표시되고 매개변수는 107 을 표시합니다. 정확한 값이 표시될 때까지 차이에 따라 값을 높이거나 줄이려면 웨이브 버튼을 위아래로 누르십시오. 조정 후 5 초 안에 수직으로 눌러 저장합니다.

3.Hud는 햇빛 아래에서 명확하게 보지 않습니다.

A.HUD 호스트 보호 필름이 찢어졌는지 확인하고 반사 필름을 앞 유리에 붙이십시오.

B.반사 필름을 붙이는지 확인하십시오

C.메뉴를 설정하여 밝기를 설정할 수 있습니다. 메뉴 3 을 참조하십시오.

D.디스플레이 모드를 변경하고 메뉴 6 을 참조하고 기본 값을 1 로 조정 한 다음 윗몸 일으키기 HUD 화면에서 직접 볼 수 있습니다.

4.잘못된 작동으로 인해 충돌이 발생합니다. 또는 부정확 데이터

리셋 설정: 웨이브 버튼을 길게 당기고 모든 led가 켜지면 hud가 복원 공장 설정을 완료한다는 의미입니다.
