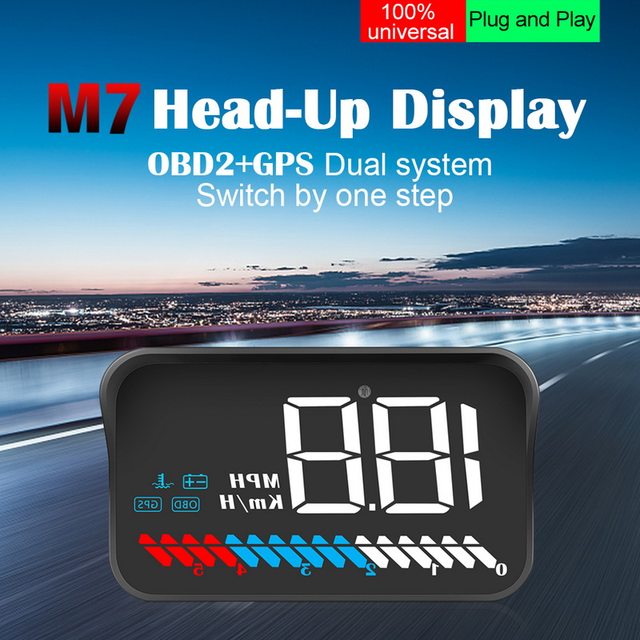

자동차 HUD 헤드 업 디스플레이M7

(이 제품 디자인 특허 및 디스플레이 이미지 저작권이 cus에 등록되었습니다.TOms 레코드)



친절한주의:

작동 전압: 11V ~ 18VDC (12vdc/200ma), 전압이 24v 보다 높을 때는 USB 케이블을 사용하십시오



이 제품은 이중 시스템입니다.사용자는 OBD 또는 GPS 시스템을 자유롭게 선택할 수 있습니다. 켜기 (왼쪽 토글),사용자가 옵션을 제공하지 않으면 HUD가 이전 선택 시스템에 들어갑니다.



헤드 업 디스플레이의 HUD 줄임말입니다.자동차속도, RPM, 물과 같은 앞 유리 온도, 전압, 단일 마일리지등; 운전자 피하기불안전운전 중에 악기를 보았 기 때문에 운전자는 운전 정보를 즉시 읽을 수 있으며 HUD를 사용하여 항상 최상의 상태를 유지할 수 있습니다..



제품 기능:

1. 여러 기능: 속도, 수온, 전압, 위성 번호, 주행 거리

2. 장식 조명: 모든 LED가 들어가면 자유롭게 오른쪽으로 눌러 끌 수 있습니다.

3.광 센서: HUD는 환경에 따라 밝기를 자동으로 조정할 수 있습니다

4. 속도 단위:KM/H = 킬로미터/시간, MPH = 마일/시간

5. 단위 아이콘: V = 배터리 전압, C = 섭씨, F = 화씨, OBD 시스템, GPS 시스템

6.RPM 아이콘: OBD 모드에서는 엔진 속도이고 GPS 모드에서는 속도 진행 막대입니다.

앞에 버튼

1. 왼쪽으로 밀어:S마녀사이전원을 켠 후 5 초 이내에 OBD 및 GPS 시스템;매개 변수+.

2.오른쪽으로 밀어: 후허드디스플레이S:스위치디스플레이 모드 (표준, 운동, 간결);매개 변수-.

3. 안쪽 누르기:S마녀 전압, 수온, 속도, 위성 숫자S; 메뉴 설정으로 들어간 후 메인 페이지로 돌아갑니다.

4. 왼쪽으로 밀어 (5 초):알람을 켜고 끄고 한 번 더 버저를 켭니다.

5. 오른쪽으로 밀어 (5 초):모든 LED가 켜져 있습니다.제거결함 코드,그것을해라.다시메인 페이지로 돌아갑니다.

 6. 안쪽 누르기 (5 초): 입력로설정 (1-11 설정자세한 내용은 메뉴 표를 참조하십시오),수직으로 길게 눌러 5 초 저장및종료귀하의 설정.



 시스템 선택:

왼쪽 다이얼을 스크롤하여 5 초 이내에 OBD 또는 GPS 시스템을 선택하면 조작이없는 경우 HUD가 자동으로 OBD 시스템에 들어갑니다.

OBD 시스템 :( OBD2 인터페이스가있는 자동차에 사용 가능)

차량 속도, 엔진 RPM, 수온, 불꽃 아웃 후 주행 거리, 배터리 전압, 엔진 RPM 아이콘, 장식 아이콘

GPS 시스템 :( 자동차, 버스, 트럭 범용 ..)

차량 속도, 배터리 전압, 위성 번호, 속도 아이콘, 장식 아이콘



OBD 할 때는 GPS로 바꿔주세요’T 작업 (전원 다시 시작)

복원 설정:

V수직 롱 프레스모든 LED 표시등이 켜질 때까지 스크롤 버튼버튼을 놓으십시오. (끄는 상태에서)

오류 코드 지우기:

HUD가 켜지면 모든 LED 표시등이 켜질 때까지 스크롤 오른쪽 (5 초) 을 누릅니다. 다시 기본 페이지로 돌아갑니다.

버저 끄기/켜기

설정 버튼을 5 초 동안 아래로 당깁니다.를 듣고“디”,버저를 끄려면 다시 켜십시오..



HUD 설정

당신 수술하기 위해서 앞 유리 반사되는 모습 친절히 봐주세요. V설정 버튼을 5 초 동안 세로로 길게 누르면 메뉴 설정으로 들어갑니다.메뉴는 1 입니다. 메뉴 선택을하려면 오른쪽이나 왼쪽으로 누르십시오 (1-11).수직안쪽 (1 초) 을 눌러 매개 변수를 입력하고 오른쪽 또는 왼쪽으로 눌러 매개 변수를 조정하고 안쪽 (1 초) 을 다시 눌러 기본 페이지로 돌아갑니다. 안쪽 (5 초) 을 눌러 조정을 저장합니다.

메뉴	기능	범위	설명	기본값
	속도	50-150	때속도가 대시보드와 동일하지 않습니다.:왼쪽또는오른쪽더설정조정할 버튼	107
	RPM 알람	10-75	RPM이 5000 r에 도달하면 HUD가 알람을 제공합니다.(50 = 5000r)기본 알람을 변경할 수 있습니다	75
	4 단계 경보	0-1	0 = 알람 끄기 1 = 알람 켜기 (60,80 속도, 100,120 KM/H 일 때 알람 아이콘이 켜짐)	0
	과속 경보	30-199	150 KM/H 속도로 알람 아이콘이 켜짐)	150
	표시 모드	0-2	0 = 고속 모드 (속도> 80 km/h, HUD는 속도 만 표시) 1 = 모든 정보 표시 2 = 속도 만 표시	1
	밝기	0-11	0 = 자동 밝기 1 = 가장 어두운 11 = 가장 밝음	0
	속도 단위	0-1	0 = KM1 = MPH	0
	온도 단위	0-1	0=℃   1=℉	0
	시동 전압	0-15.0	HUD가 자동으로 꺼지지 않는 경우,132 전압 변경 (13.2V 의미)	0
	종료 시간	20-199	기본 종료 시간은 20 초입니다. 자동차가 가스 전기 하이브리드 또는 시동 정지 시스템 인 경우 종료 시간을 지연하십시오 (예: 180s), 그러면 HUD가 꺼집니다.	20
	복원 설정	0-1	제발 sEt매개 변수1 에(버튼을 오른쪽으로 눌러 조정 한 다음 안쪽을 5 초 눌러 설정을 저장하십시오.)	0



참고:HUD를 수동으로 끄십시오.’1 주일 이상 차를 운전하십시오. 장출력용 OBD 장비에 의해, 대기 전류가 20ma 정도, 이론상 공통 배터리의 사용 시간은 1 개월로, 확실히 각 차의 상황이 달라 자동차가없는 경우 OBD 장치의 플러그를 뽑는 것이 좋습니다’오랫동안 사용되었습니다.



OBD 문제 해결:

1. 디스플레이가없고 전원이없는 화면

제발이 작업을하다.:①OBD 케이블이 충분히 조이면 OBD 케이블을 여러 번 아래로 당깁니다.②다른 차를 시험해보십시오.③손상된 경우 OBD 인터페이스 유지보수 부탁드립니다.



2. HUD 전원이 켜지면 HUD는 자동차 전압 만 표시하고 30 초 운전 후 자동 전원이 꺼집니다.

OBD2 및 EU-OBD 계약이있는 차량에서만 사용할 수있는 HUD(유럽:20 이후 제조03, 기타 지역: 이후2007)

HUD 제품이 JOBD 및 OBDI를 지원하지 않음, 귀하의 자동차가 이러한 동의 인 경우 GPS 시스템으로 전환하십시오.



3.잘못된 조작으로 충돌이 발생 함

차가 장착 된 경우다른 OBD 장치 (주차 센서, TPMS모니토R, 자동차 창 가까이,ELM27)

자동차가 수정 된 경우 (중앙 제어 내비게이션, 전자 스로틀 컨트롤러, 스피드 크루즈, 컴퓨터 시스템 새로 고침, 원 클릭 시동, 키리스 입력, 원격 시작) 충돌이 발생하고 다른 OBD 장치의 플러그를 뽑고 공장 설정을 수행합니다 (자세한 내용은 메뉴 표를 참조하십시오).



4. 부정확 한 속도

A. 먼저 속도 단위가 올바른지 확인하십시오. KM/H 및 MPH를 포함한 속도 단위를 올바른 것으로 설정하십시오 (메뉴 9 참조)

B. HUD의 전원이 켜지면 설정 버튼을 5 초 동안 세로로 눌러 메뉴에 들어갑니다.1매개 변수에 설정 버튼 107 위 또는 아래로 표시되어 올바른 값이 표시 될 때까지 차이에 따라 값을 늘리거나 줄입니다. 조정 후 5 초 안에 수직으로 눌러 저장하십시오.



5. T그는 차가 있습니다 자동 시작/정지 시스템

시동 정지 차량 엔진이 정지하면 HUD가 종료됩니다. 종료 시간이 180 초로 지연 될 수 있으므로 메뉴 설정 10 을 참조하십시오.



6. HUD는 자동 전원을 끌 수 없습니다 (RPM 또는 속도가 O가 아님).

HUD의 전원이 켜지면 버튼을 5 초 동안 길게 눌러 메뉴에 들어가고 메뉴 9 로 설정합니다. 전압을 0 에서 13.2V 또는 13.5 V로 변경하십시오. 조정이 완료되면 설정 버튼을 5 초 동안 길게 눌러 저장하고 종료하십시오.

7. HUD가 자동으로 다시 시작됩니다.

전압이 시작 전압 13.2 볼트보다 높다는 것을 나타내며 설정 항목 9th 매개 변수 값은 13.6-13.8 로 조정됩니다.



GPS 문제 해결

1.디스플레이가없고 전원이없는 화면

OBD 라인 연결: 자동차 엔진 시동, HUD시작 전압은 13.2 v입니다.자동차가 도달하는 한 전력 소비를 방지하기 위해S 13.2v, 그것은 될 것입니다자동켜십시오. COBD 지옥케이블또는 자동차 요금어탄성에 연결되어 있고 반복적으로 플러그를 여러 번 당기고 USB 케이블을 담배에 꽂습니다.라이터장치.



2.HUD 자동으로 전원을 켜거나 반복적으로 꺼질 수 없음 동안운전

언더OBD 회선 연결:HUD는 전압이 13.2 보다 낮 으면 꺼집니다 v. 버튼을 수직으로 눌러 메뉴 11 에 들어가고 기본 매개 변수 13.2 13.0 또는 12.8 조정하십시오.

여전히 효과가 없으면 USB 케이블 인서트를 시가 라이터에 사용하십시오.



3. HUD하지 않습니다’T자동 불꽃 아웃 후 끄기

OBD 회선 연결:기본 끄기전압는 13.2V. HUD는 13.2 보다 높은 전압, 반대로 자동 꺼질 때 자동으로 켜집니다. HUD가 자동으로 꺼지지 않을 때 메뉴 11 에 입력하고 매개 변수를 13.5 변경하십시오. 여전히 효과가 없으면 USB 케이블 인서트를 시가 라이터에 사용하십시오.                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                               4. 부정확속도

켜는 조건에서, 수직으로 길게 누르십시오스크롤 버튼 5 S입력 초로메뉴 옵션, 메뉴 표시1, 매개 변수 값 107, 증가 또는 감소얼마나 많은 차이에 따라HUD 사이및 계기판 증가 및 감소매개 변수. 조정 후 수직으로누르다5 초까지저장.



기술 매개변수

1. 이용 약관:환경 온도:-40C- + 80C   기압 프레스: 86-106KPa

상대 습도: 10%-95%  환경 음성 :<= 60dB

2.작업 전압: 11V ~18Vdc(12Vdc/200mA)

3.S탠비현재 :<=20mA

4.표시 방법:이미지 반사

5.디스플레이 채널: LED 디스플레이

6. 제품 인증 CE ROHS FCC

7. 맨손 무게 75g

8. 액세서리 1 * 메인프레임, 1 * OBD 라인, 1 * 미끄럼 방지 매트, 1 * 반사 필름, 1 * 수동 1 * USB 케이블

9. 화면 크기 3.5 인치

제품 포장 사양

제품 크기 90*53*26mm

포장 상자 크기 17*13*4.5cm

상자 무게 250g 1 세트

포장 수량 50 개

외부 상자 크기 68*23*36cm

1 박스 순 무게 12.5kg

총 중량 13.11kg 1 박스

적용 가능한 모델

1. (GPS 모드): 모든 모델

2. (OBD 모드): OBD2 적용 범위: OBD2 프로토콜 가솔린 차량 04 년 후 미국 부서 이후 생산, 2008 후 다른 지역에서 생산



가솔린 차량에 대한 OBD2 계약

OBD2 HUD는 다음 공통 모델에는 적용되지 않습니다.

▲ OBD2 모델은 미국에서 사용할 수 없습니다.용D/오지,용J/EEP,용S/에일,용C/Hrysler, 2004 및 2004 전에 생산 된 모델

▲ OBD2 모든 법률 시스템, 이탈리아 모델을 사용할 수 없습니다: 예:용F/이앗,용M/세라티,용L/암보르기니,용D/S,용 P/유조, 용C/이트로엥,용R/에노,용S/Imka,용A/Mirka 등등.

▲ OBD2 일본어 모델은 사용할 수 없습니다.용S/우즈키,용M/아즈다 6,용나는/엔피니티 (QX50 q50 q501),용T/2013 오요타 아반자,용L/Exus (is250, ex250, ES300H)용H/Onda (재즈, CRV) 및 2008 전에 생산 된 자동차.

▲ 한국의용K/Ia와 현대 모델은 OBD 모델을 사용할 수 없습니다 (2013용H/현대 쏘나타, 2017용K/Ia 영혼 PS 등)

디젤 및 전기 자동차, 픽업 트럭, RV, 개조 된 자동차 컴퓨터 및 HUD가있는 하이브리드는 사용되지 않습니다. GPS 모델을 권장합니다.



주요 기능

1. GPS 모드 표시 정보: 주행 속도 배터리 전압 위성 번호

경보: 과속 경보 (단일 세그먼트 경보/4 세그먼트 경보) 경보 중 전압

2. OBD 모드 표시 정보: 주행 속도 엔진 속도 마일리지 수조 온도 배터리 전압 남성 마일 스위치

경보: 과속 경보 (단일 세그먼트 경보/4 세그먼트 경보) 수온이 너무 높음 경보 전압이 너무 낮음 경보 감지 오류 코드 오류 코드 제거



상품 판매 포인트

1. 모든 모델에 대해 비파괴 설치 플러그 앤 플레이 강조 컬러 LED 화면

2. 독립형 후드, 음영이있는 통합 디스플레이, 선명한 디스플레이, 없음

3. 풍부한 데이터 디스플레이: 주행 속도, 수온, 전압, 위성 수, 자동 스위칭 기계, 마일 스위칭, 자동차 오류 진단 코드 감지 및 제거, 제거 할 전문 장비 필요 없음

4. 과속, 전압이 너무 낮고 수온이 너무 높으면 경보 음이 울립니다.

5. 2 개의 디스플레이 시스템이 있습니다 하나는 GPS 모드입니다 모든 모델에 적용 둘째, OBD 모드

6. 자동차로 시작 자동차와 함께 수면 수동 스위치 기계를 유지하면서 자동차 배터리를 효과적으로 보호하십시오 HUD 제어에 더 유리함
