- 맞춤 가능 유무: 그렇습니다

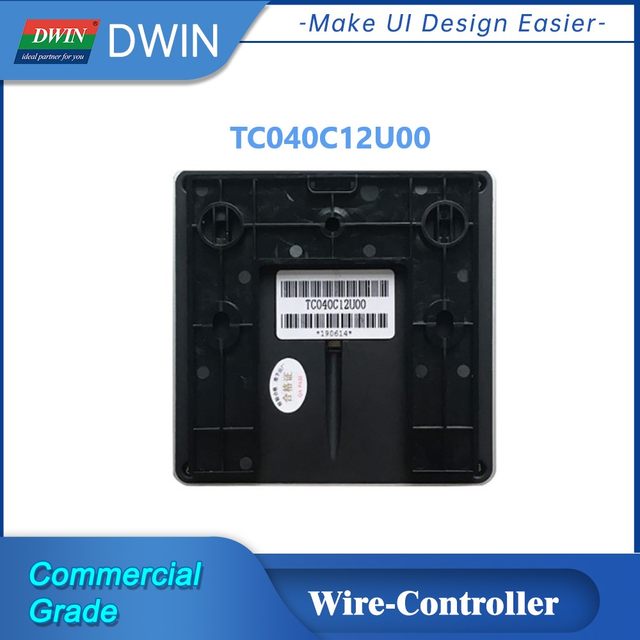

- 모델 번호: TC040C12U00
- 유형: 표준
- 브랜드 이름: DWIN
- 원산지: 중국
- Power Voltage: Min 8 / Typ 12 / Max 36 (V)
- Socket: 4PIN_2.0mm
- Baud Rate: 115200bps
- Panel Type: IPS
- Color: 16.7M
- Backlight: LED
- Brightness: 250nit
- Interface: RS485
- SD Card Slot: Yes (SDHC/FAT32 file format)
회사 소개
드윈시장 경험을 기반으로 인간-컴퓨터 상호 작용을 위한 전용 칩을 독립적으로 개발하고 설계할 수 있는 업계 몇 안 되는 회사 중 하나입니다. DWIN의 ASIC 설계는 일반적인 범용 칩의 중복 기능을 제거하고 인간-컴퓨터 상호 작용 (내장 고속 비디오 메모리 등) 의 관련 성능을 강화합니다. 사용자가 전체 하드웨어 비용을 절감하고 대화 형 부품의 개발 난이도를 줄여 고객이 핵심 기술에 더 집중할 수 있도록 도와줍니다. 제품 및 기술의 개발 및 업데이트 반복을 촉진합니다.
제품 설명
아이템 |
매개 변수 |
설명 |
색상 |
16.7M ( 16777216) 색상 |
24 비트 색상 8R8G8B |
( A.A. ) |
71.86mm (W)* 67.96mm (H) |
480*480 |
해상도 |
480*480 |
0 °/90 °/180 °/270 ° 회전 디스플레이 지원 |
백라이트 |
LED |
≥ 10000H ( 최대 밝기, 밝기 절반으로 지속적인 작업 ) |
밝기 |
250nit |
100 레벨 조정 (밝기를 최대 1% ~ 30% 로 설정하는 것이 추천 않아 깜박임이 발생할 수 있음) |
알림: d 고대비 스틸 스크린을 30 분 이상 표시하면 이미지가 흐려질 수 있습니다. 피하기 위해 스크린 세이버를 추가하십시오. |
||
아이템 |
조건 |
민 |
유형. |
맥스 |
단위 |
전력 전압 |
- |
8 |
12 |
36 |
V |
작동 전류 |
VCC = + 12V, 백라이트 켜기 |
- |
100 |
- |
MA |
VCC = + 12V, 백라이트 꺼짐 |
- |
40 |
- |
MA |
|
아이템 |
조건 |
민 |
유형. |
맥스 |
단위 |
작업 온도 |
12V 전압에서 RH 60% |
-20 |
25 |
70 |
℃ |
보관 온도 |
- |
-30 |
25 |
80 |
℃ |
작업 습도 |
25℃ |
0% |
60% |
90% |
RH |
보호 페인트 |
- |
- |
없음 |
- |
- |
전압 강하 |
GB/T17626.11-2008 |
50HZ 1/2 사이클 100% |
|||
아이템 |
조건 |
아이템 |
조건 |
민 |
유형. |
배드 율 |
사용자 세트 |
3150 |
115200 |
3225600 |
Bps |
( V_AB ) |
출력 1 |
2.5 |
5 |
- |
V |
출력 0 |
- |
-5 |
-2.5 |
V |
|
( V_AB ) |
입력 1 |
0 |
2.5 |
- |
V |
입력 0 |
- |
-2.5 |
-0.2 |
V |
|
인터페이스 |
RS485 |
||||
소켓 |
4PIN_2.0 Mm |
||||
우리 |
없음 |
||||
SD 슬롯 |
예 (SDHC/FAT32 파일 형식) |
||||
아이템 |
일반적인 값 |
기능 |
일반적인 값 |
단위 |
설명 |
플래시 |
16MB |
글꼴 공간 |
2022/12/4 |
MBytes |
256Kbytes, 스토어 글꼴, 아이콘 라이브러리 및 기타 이진 파일의 단일 글꼴 |
사진 저장 |
2022/12/4 |
MBytes |
JPEG 형식 (사진 수량은 JPEG 크기와 관련이 있습니다. 단일 JPEG 이미지 파일의 크기는 248 Kbytes를 초과하지 않아야 함) |
||
(DGUS Ⅱ) |
128 K바이트 |
변수 저장 공간 |
/ |
/ |
전원을 끄면 데이터가 저장되지 않습니다. |
(DGUS Ⅱ) |
512 K바이트 |
사용자 데이터베이스 |
/ |
/ |
전원을 끄면 데이터가 저장됩니다. |
UI 버전 |
TA / DGUSⅡ ( DGUSⅡ 사전 설치) |
||||
주변기기 |
정전식 터치 스크린, 내장 스피커 |
||||
질문 1:
DWIN LCD 모듈로 개발을 시작하려면 어떻게해야합니까? 제 기계 직접 조립할 수 있나요?
답변:
아니요, 먼저 LCD로 프로그램을 업데이트 한 다음 조립해야합니다.
1 단계, 데이터 시트에 언급 된 화면의 소프트웨어 플랫폼을 확인하십시오.
2 단계에서는 올바른 개발 SDK (플랫폼마다 다른 SDK 사용) 를 사용하여 개발을 완료합니다.
3 단계, 소프트웨어 프로그램 업데이트 및 테스트
4 단계, OK 테스트 할 때 기계에 조립하십시오.
질문 2:
DWIN LCD는 어떤 산업에서 사용됩니까?
답변:
미용 기계, 물리 치료, 건강 및 피트니스, 진료, 공기 조절, 교통 (자동차 및 선박 기기), 기기 및 기기 자동화, 전기, 수처리, IC 설계 · 제조, 주방 가전 (주스기, 오븐, 제빙기, 아이스크림 기계, 주방 환기 장치), 신에너지 (태양광, 풍력 전기, 충전 파일), 가전 제품…
질문 3:
DWIN 제품 구매할 때 MOQ 필요한가요?
답변:
표준 제품 MOQ 없습니다.
질문 4:
DWIN에는 온라인 기술 지원이 있습니까?
답변:
예, 물론 기술 지원을받을 수있는 방법은 다음과 같습니다.
