8 채널 DTMF 릴레이 모듈 AD22A08 DC 12V MT8870 오디오 디코더 전화 원격 제어 스위치 스마트 홈 컨트롤러 릴레이

사양:

제품 모델: AD22A08

작동 전압 DC 12V, 역 극성 보호 기능

작동 전류: 대기 11-13 MA, 1 릴레이 "열기" 44MA, 2 릴레이 "열기" 77MA, 3 릴레이 "열기" 110MA, 4 릴레이 "열기" 140MA, 5 릴레이는 170MA 를 열고 6 릴레이는 197MA 를 열고 7 릴레이는 223MA 를 열고 8 릴레이는 247MA 를 엽니 다.

8 가지 작동 모드: 비 잠금 (순간), 자동 잠금 (토글), 인터 잠금 (래치), 5/20/60/120/250 초 지연

기본 제어 명령은 1/2/3/4/5/6/7/8 입니다. 예: 릴레이 1 을 제어하려면 1 을 다이얼하고 릴레이 2 를 제어하려면 2 를 다이얼하고 릴레이 3 을 제어하려면 3 을 다이얼하고 릴레이 4 를 제어하려면 4 를 다이얼하십시오. 제어 명령은 1-4 비트로 변경할 수 있습니다. 자세한 내용은 "AD22A08_8 채널 DTMF 컨트롤러 명령 설정 매뉴얼" 을 참조하십시오.

크기: 94*62*19.5mm

무게: 114 그램

최대 부하: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC

주의:

1 작은 리플 DC 전원 공급 장치를 사용하십시오 (권장: 접지선이있는 전원).

2 사운드 출력을 80-90% 로 조정하십시오.

사용 방법:

4 개의 채널이있는 DTMF 오디오 컨트롤러, DTMF 키 코드가있는 전화 또는 고정 전화는 제품 릴레이 "열기" 및 "닫기" 를 원격으로 제어합니다. (대부분의 스마트 폰 및 기능 기계는 DTMF 코드입니다). 우리의 소프트웨어 "DTMF Dial" (컴퓨터에 설치됨) 은 릴레이를 제어하기 위해 제공 될 수도 있습니다.

일반적인 응용 프로그램:

가정 조명 시스템

DTMF 원격 제어 스위치

스마트 홈/홈 자동화

DC 12V LED 조명

형광등

12V DC 모터

형광등

자동차 전자

산업 자동화 및 제어

참고:

1. 조명 및 화면 차이로 인해 항목의 색상이 사진과 약간 다를 수 있습니다.

2. 수동 측정으로 인해 1-3cm 차이를 허용하십시오.

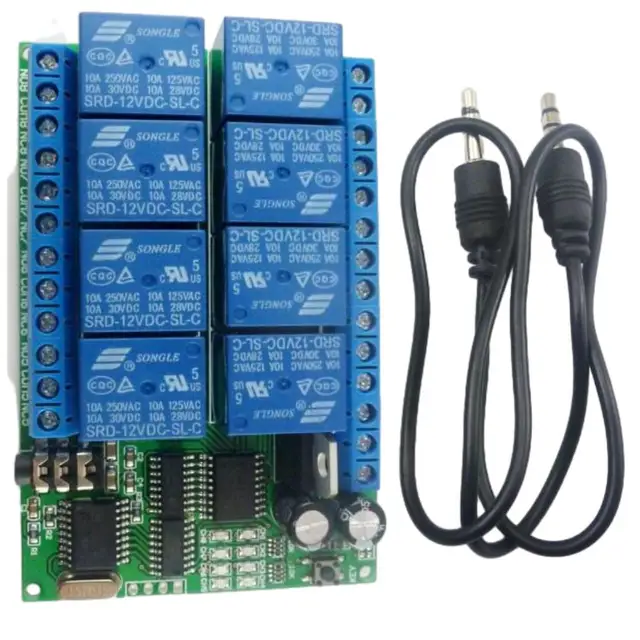

패키지 포함 사항

1x 릴레이 모듈

1x 케이블
