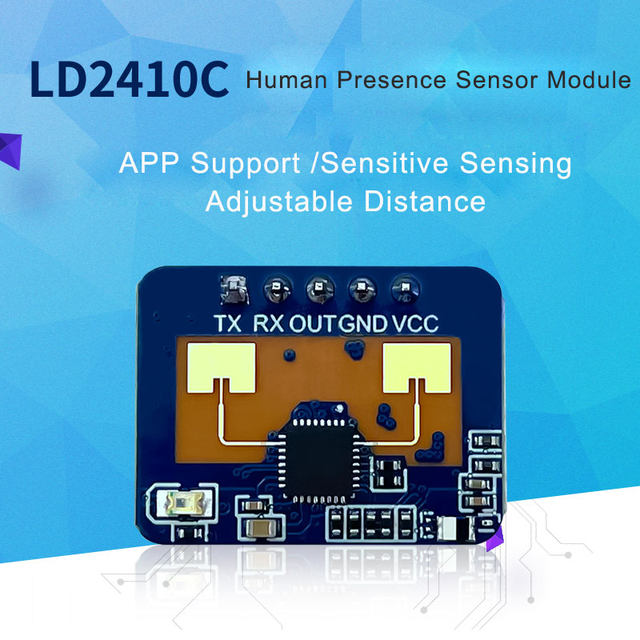

HLK-LD2410C 24G FMCW 인간 존재 레이더 센서 모션 모듈 스위치 인간 존재 감지 레이더 모듈

소개

LD2410C 는 매우 민감한 24GHz 인간 존재 감지 모듈입니다. FMCW FM 연속파를 사용하여 정해진 공간에서 인간의 표적을 탐지하고 레이더 신호 처리와 정확한 인간 감지 알고리즘을 결합하여 고감도 인간 존재 감지, 움직이는 인체와 고정 된 인체를 모두 인식하고 목표까지의 거리와 같은 보조 정보를 계산합니다.

이 제품은 주로 실내 시나리오에서 사용되어 해당 지역의 움직임 또는 미세 움직임의 존재를 감지하고 결과를 실시간으로 출력합니다. 최대 감지 거리 5m, 거리 해상도 0.75m, 감지 거리 범위를 쉽게 구성할 수 있는 시각적 구성 도구를 제공합니다. 감지 감도 및 다른 영역에서 무인 지연 시간. GPIO 및 UART 출력, 플러그 앤 플레이를 지원하여 다양한 스마트 시나리오 및 최종 제품에 유연하게 적용 할 수 있습니다.

제품 기능 및 이점

기능

플러그 앤 플레이, 쉬운 조립

가장 긴 감지 거리는 최대 6 미터입니다.

큰 감지 각도, 최대 ± 60 도의 적용 범위

간격 내에서 정확한 식별, 감지 범위의 구분을 지원하며 간격 외부의 간섭을 차폐

장면 변경 요구 사항을 충족하는 다중 레벨 지능형 파라미터 조정

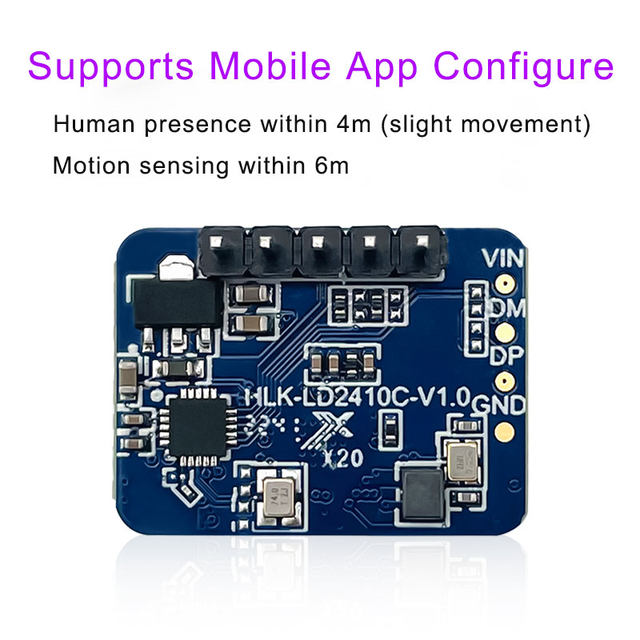

시각적 디버깅 및 구성 도구

작고 단순화 된 최소 크기는 7mm x 35mm 입니다.

천장 걸이 및 벽걸이와 같은 다양한 설치 방법 지원

FCC 및 CE 스펙트럼 규정을 준수하는 24GHz ISM 밴드

5 ~ 12V 와이드 전압 전원 공급 장치

최고의 비용 효율적인 선택

제품 특징

-주파수: 24g-24.25GHz
-변조 모드: FMCW
-감지 거리: 0.75 ~ 6m 조정 가능
-감지 각도: 지구 60 °
-감지 거리: 0.75 ~ 6m 조정 가능
-감지 각도: 지구 60 °
-전원 공급 장치: 5V
-현재: ~ 79mA

설치 조건

1. 최소 설치 간격을 확인하십시오
레이더를 케이싱과 함께 설치해야하는 경우 케이싱은 24GHz 에서 우수한 전파 전달 특성을 가져야하며 전자기파에 차폐 효과가있는 금속 재료 또는 재료를 포함 할 수 없습니다.
2. 설치 환경 요구 사항
이 제품은 적절한 환경에 설치되어야 한다 다음 환경에서 사용되는 경우 감지 효과가 영향을 받습니다.
? 동물, 지속적으로 스윙 커튼, 공기 배출구를 향한 큰 녹색 식물 등과 같이 감지 영역에서 지속적으로 움직이는 비 인간 물체가 있습니다.
? 감지 영역에는 강한 반사경이 있으며 강한 반사경은 레이더 안테나에 간섭을 일으 킵니다.
? 벽에 설치할 때 실내 상단의 에어컨 및 선풍기와 같은 외부 간섭 요소를 고려해야합니다.
3. 설치 중주의 사항
? 레이더 안테나가 감지 할 영역을 향하고 안테나의 주변 영역이 열려 있고 방해받지 않는지 확인하십시오
? 센서의 설치 위치가 견고하고 안정적인지 확인하기 위해 레이더 자체의 흔들림이 감지 효과에 영향을 미칩니다
? 레이더 뒷면에 움직임이나 진동이 없는지 확인하십시오. 레이더 파의 관통 특성으로 인해 안테나 신호의 후방 엽은 레이더 뒤의 움직이는 물체를 감지 할 수 있습니다. 금속 차폐 커버 또는 금속 후방 평면을 사용하여 레이더 후방 엽을 차폐하고 레이더 후면의 물체 영향을 줄일 수 있습니다
? 레이더의 이론적 거리 정확도는 0.15 미터까지 정확할 수 있으며 이는 0.75 미터의 물리적 해상도를 기반으로 한 특수 알고리즘 처리를 통해 얻은 결과입니다. 대상의 크기, 상태 및 RCS의 차이로 인해 목표 거리 정확도가 변동합니다. 동시에 최대 거리도 약간 변동합니다.
