설명:

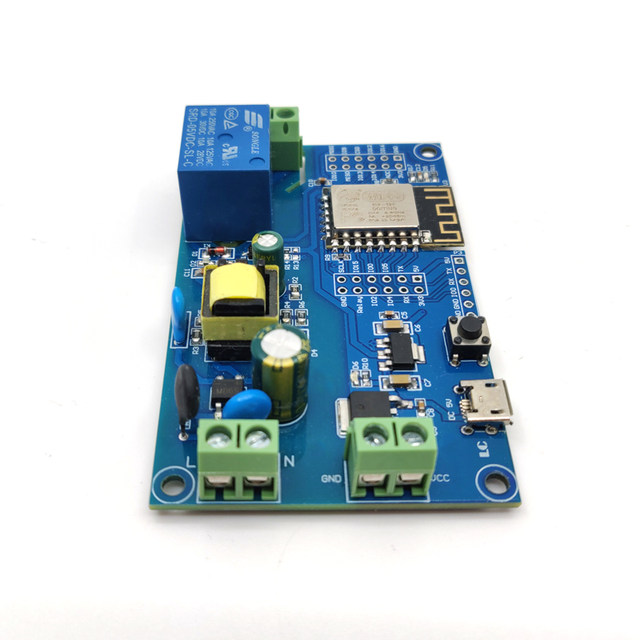

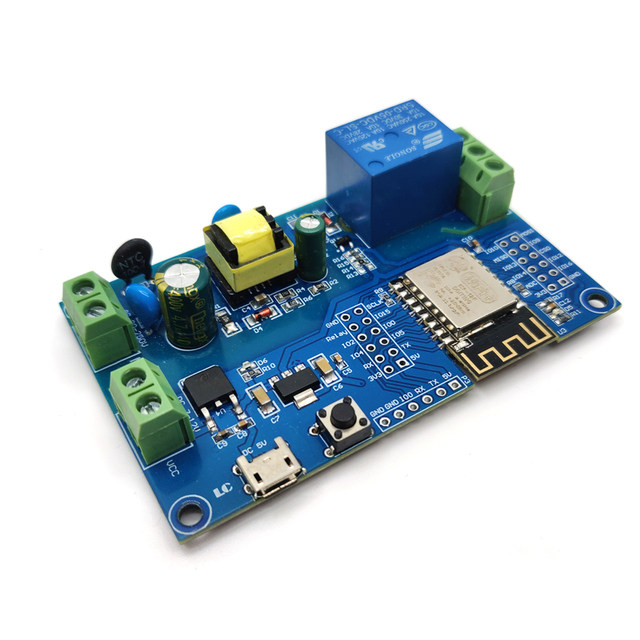

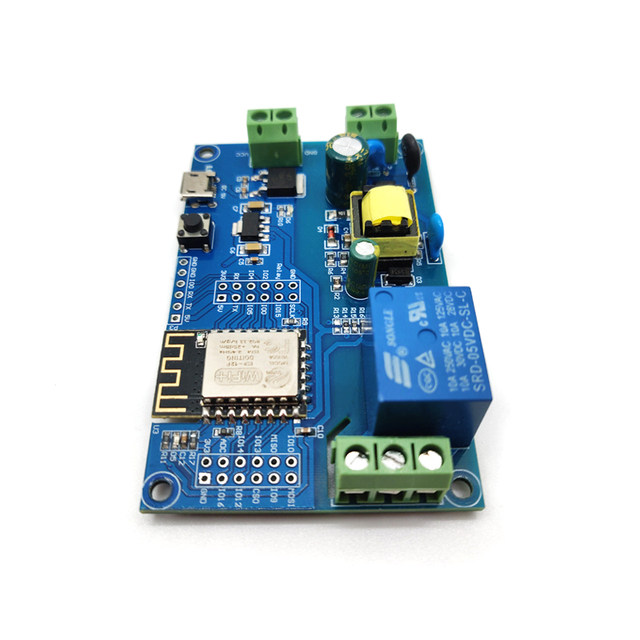

ESP8266 단일 채널 릴레이 개발 보드는 ESP-12F WiFi 모듈, I/OD 모든 리드를 갖추고 있으며 AC90-250V/DC7-12V/USB 5V 및 기타 전원 공급 방식을 지원합니다. ESP8266 중등 개발 학습, 스마트 홈 무선 제어 및 기타 경우에 적합한 Ardu jino 개발 환경 참조 코드 제공

사양:
1. 온보드 성숙하고 안정적인 ESP-12F WiFi 모듈, 대용량 4M 바이트 플래시
2. WiFi 모듈의 I/O 포트와 UART 프로그램 다운로드 포트는 모두 2 차 개발을 용이하게하기 위해 밖으로 나옵니다.
3. 온보드 AC-DC 스위칭 전원 공급 장치 모듈, 전원 공급 모드는 AC90-250V/DC7-12V/USB5V 를 지원합니다
4. 온보드 WiFi 모듈 RST 재설정 버튼
5. ESP-12F Eclipse/Arduino IDE 및 기타 개발 도구의 사용을 지원하고 Arduino 개발 환경에서 참조 프로그램을 제공합니다.
6. 온보드 1 웨이 5V 릴레이, 출력 스위치 신호, AC 250V/DC30V 내의 부하 제어에 적합
7. 온보드 전원 표시기, 1 개의 프로그래밍 가능한 LED 및 릴레이 표시기

인터페이스 설명:
1, L, N: AC90-250V 전원 공급 장치
2, DC5V 스위칭 전원 공급 장치에 AC90-250V (AC 전원 공급 장치를 사용할 때 손으로 직접 만지지 마십시오!)
3. VCC, GND: DC7-12V 전원 공급 장치;
4. 마이크로 USB: DC5V USB 전원 공급 장치;
참고: AC90-250V, DC7-12V, DC5V USB는 세 가지 전원 공급 모드 중 하나를 선택할 수 있습니다.
5, 6X6mm 버튼: ESP8266 재설정 버튼;
6, UART 프로그램 다운로드 포트: ESP8266 의 GND, RX, TX, 5V 는 각각 외부 TTL 직렬 포트 모듈의 GND, TX, RX, 5V 에 연결됩니다. 다운로드 할 때 I00 을 GND에 연결 한 다음 다운로드가 완료된 후 I00 및 GND를 분리하십시오.
7, GPI0 핀 헤더 리드 아웃 포트;
8, 릴레이 출력:
일반적으로 닫히면 릴레이는 풀인 전에 COM과 짧게 연결되고 풀인 후에는 떠 있습니다.
COM: 공개 끝;
NO: 일반적으로 열린 터미널인 경우 릴레이는 닫히기 전에 일시 중단되고 닫힌 후에는 COM으로 단락됩니다.
9, 전원 표시기 LED;
10. 프로그래밍 가능한 LED;
11. 릴레이 표시기 LED: 닫히면 켜집니다.

패키지 포함:
1 x ESP8266 WiFi 단일 채널 릴레이 모듈

3 x 연결 핀
