상품정보
- 브랜드 이름: ELECROW
- 원산지: 중국
- 재료: 플라스틱
- 고농도 화학 물질: 없음
- 애플리케이션: 노트북
CrowPanel- ESP32 터미널-3.5 ''디스플레이 모듈 LCD 지원 정전식 터치 SPI 직렬 스크린 아두이노/파이썬/MircoPython RGB320 * 480
설명

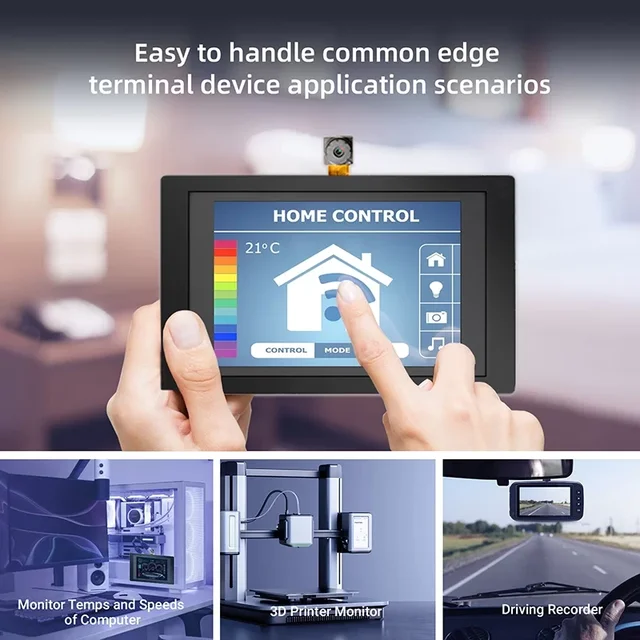

이 핸드헬드ESP32 터미널강력한 ESP32 컨트롤러를 기반으로합니다.ESP32-S3칩 및 2.4GHz Wi-Fi 및 Bluetooth 5 (LE) 를 지원하여 IoT 터미널 애플리케이션에 더욱 강력한 컴퓨팅 및 처리 기능을 제공합니다. 산업용 IoT 제어 단말기, 스마트 농업 단말기, 개인용 스마트 홈 모니터링 단말기 및 개인용 DIY 프로젝트와 같은 다양한 시나리오에 적합합니다.

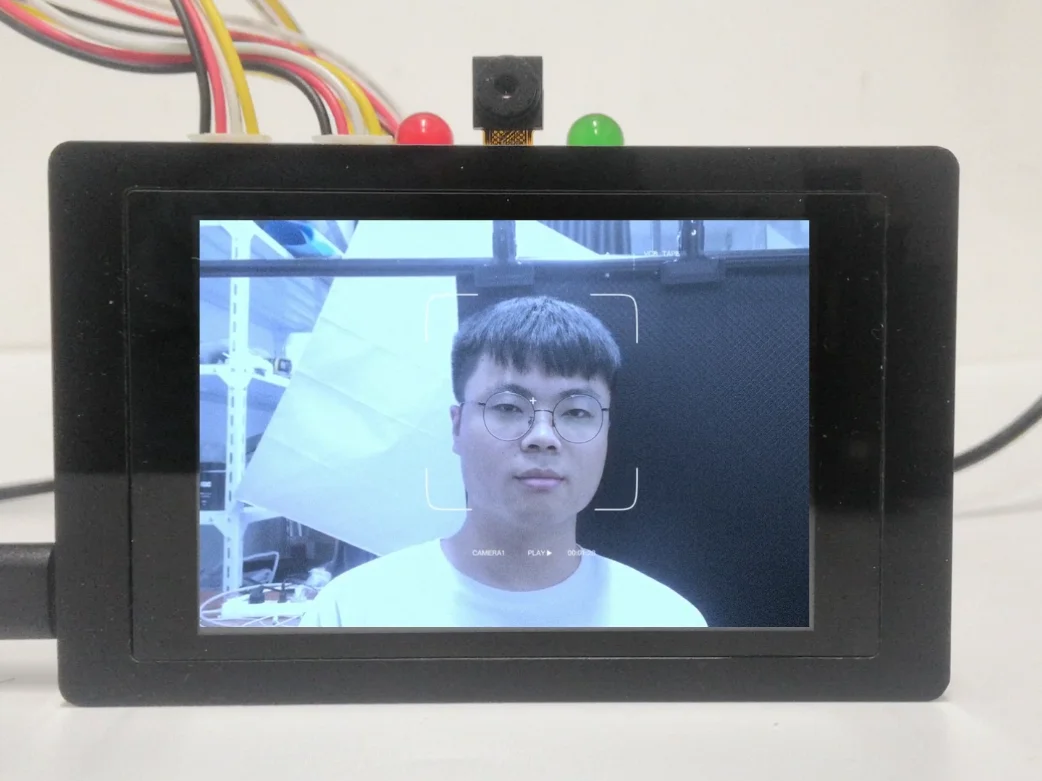

확장 성 덕분에ESP32-S3모듈을 사용하면 다양한 인터페이스로 이어질 수 있습니다. 이ESP32 터치 스크린Crowtail의 디지털 포트, 아날로그 포트, UART 및 IIC 인터페이스뿐만 아니라 MEMS 마이크, 카메라 인터페이스 및 버저 기능을 통합합니다. 지원ESP-IDF 및 아두이노 IDE개발 및 호환마이크로 파이썬/아두이노. 또한 지원합니다.LVGL,모든 MCU, MPU 및 디스플레이 유형에 맞는 아름다운 UI를 만들 수있는 가장 인기있는 무료 및 오픈 소스 내장 그래픽 라이브러리입니다. 2M 픽셀 카메라를 사용하면 얼굴/물체/장면 인식을 쉽게 실현할 수 있으며 음성 인식/음성 제어와 같은 최첨단 프로젝트에서 더 많은 창의성을 제공 할 수 있습니다.
장착 된 화면은 SPI 직렬 화면을 채택합니다.320x480 해상도3.5 인치의 크기는 핸드 헬드/포켓 터미널로서 최선의 선택입니다. 화면의 프레임 속도는 최대 20FPS 이며 대부분의 응용 프로그램 시나리오에 충분합니다. 화면에 대한 요구 사항이 더 높으면이 방법을 시도해 볼 수 있습니다.RGB 터치 스크린.

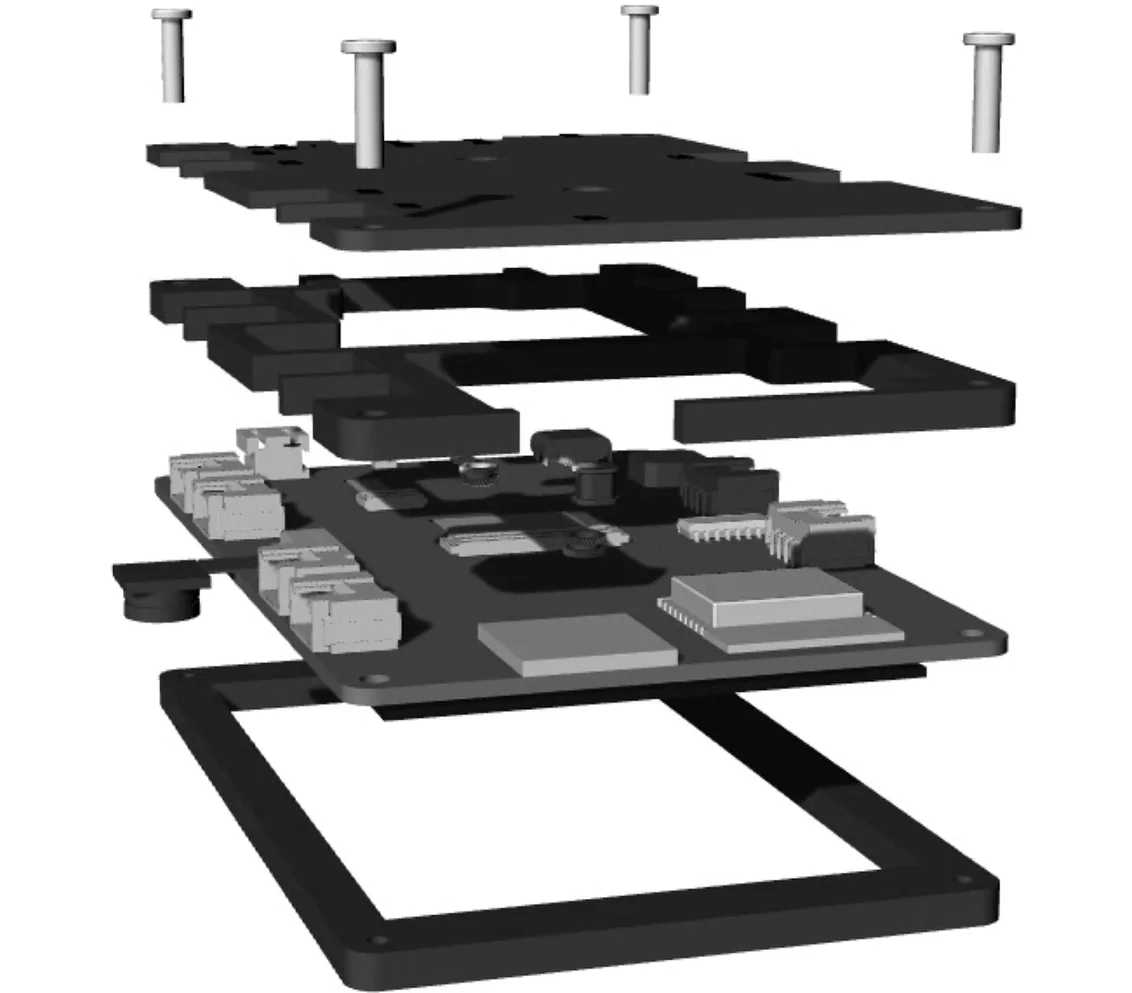

전체 터미널은 완벽한 아크릴 쉘로 둘러싸여있어 전체 제품이 더 아름답게 보입니다. 동시에 다른 방법으로도 고정 될 수 있습니다. 두 개의 M3 나사 장착 구멍 벽 또는 PLC 레일 장착 가능합니다.
Crowtail 시스템과의 호환성을 통해 프로젝트를보다 쉽게 구현할 수 있고 원 스톱 쇼핑의 편리함을 얻을 수 있습니다.

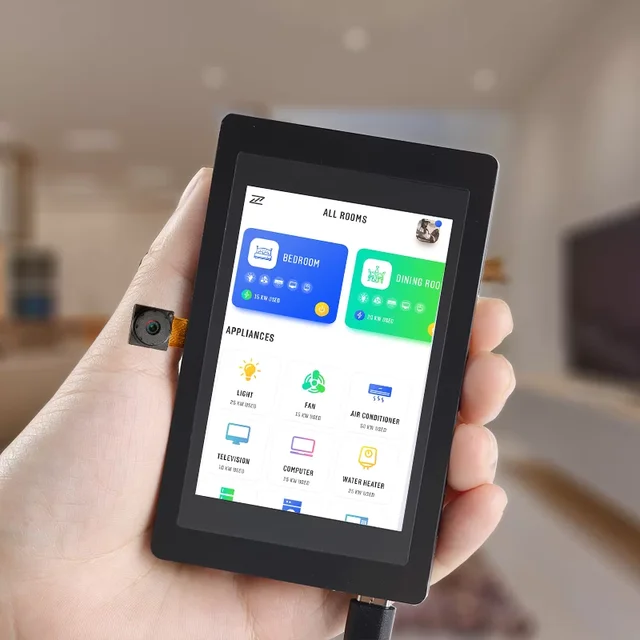

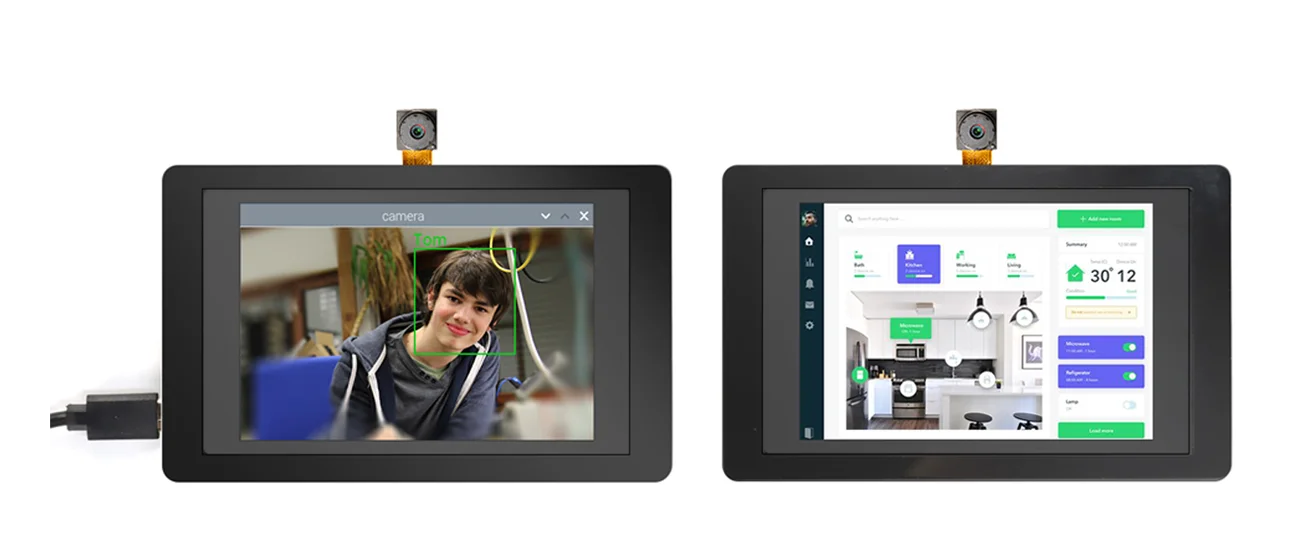

스마트 홈 중앙 제어 화면으로서 비디오 감시 및 얼굴 인식을 수행 할 수있어 홈 다이내믹스를 따라갈 수 있습니다.

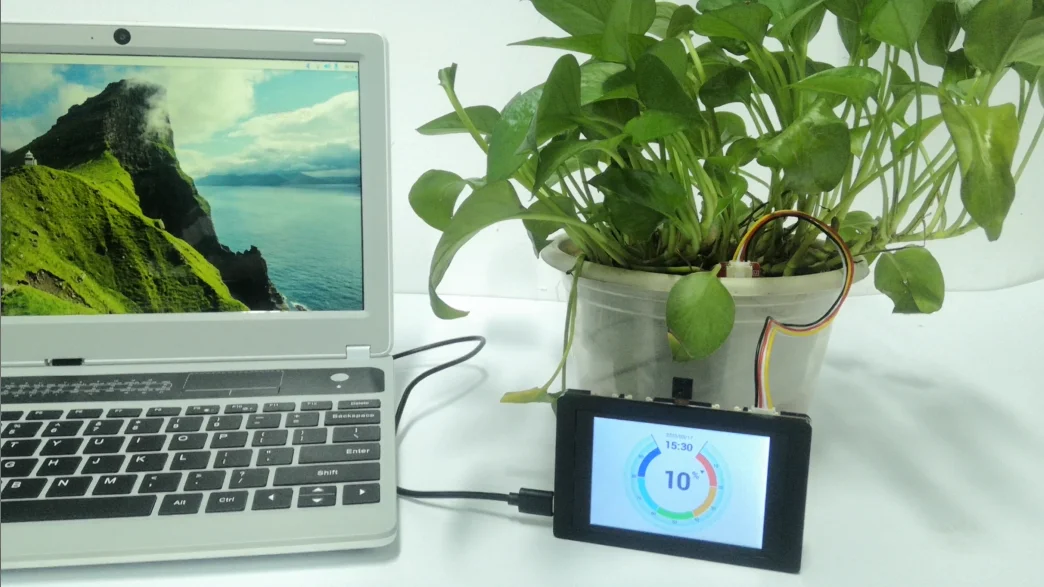

크로테일 센서와 연결
150 + 유형의 Crowtail 모듈과 연결하여 더 흥미로운 프로젝트를 완료 할 수 있습니다.

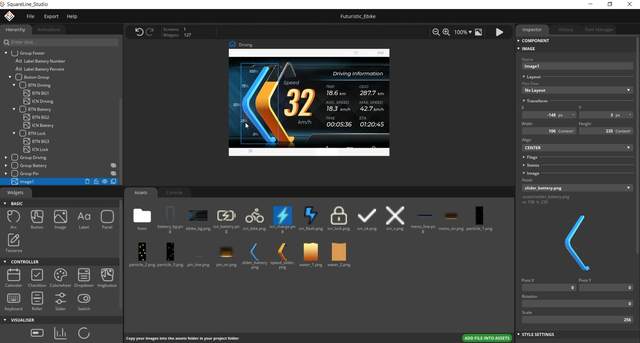

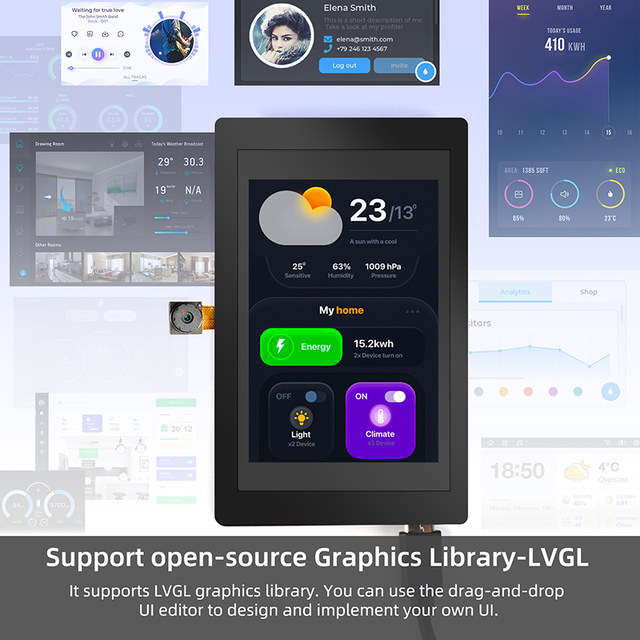

오픈 소스 그래픽 라이브러리 지원-LVGL

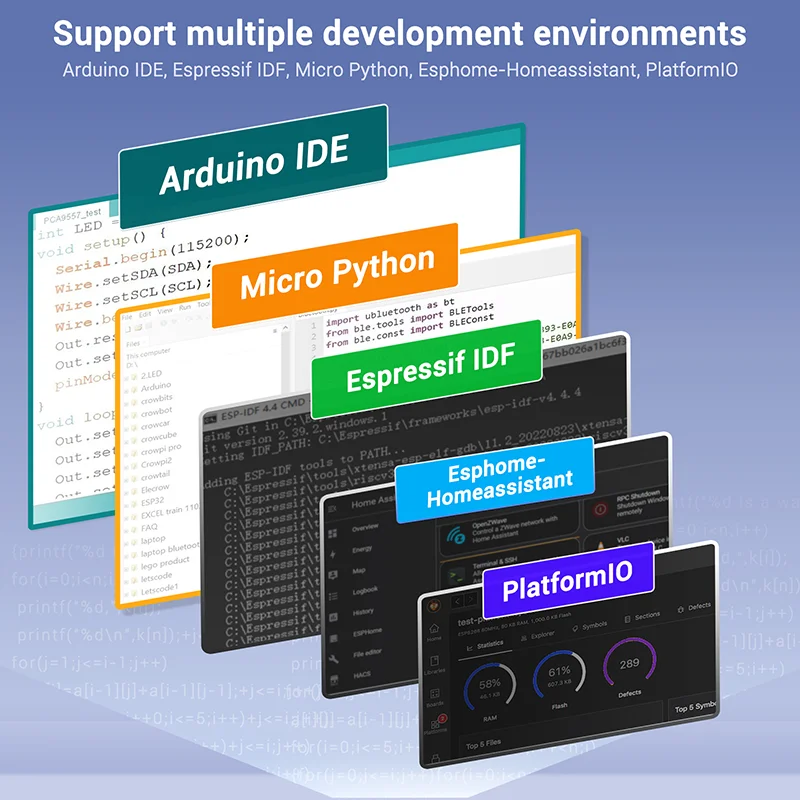

프로그래밍 환경 지원
VS 코드 Arduino IDE, Espressif IDF, Esphome 및 PlatformIO로 프로그래밍을 지원합니다. 다른 프로젝트를 쉽게 개발할 수 있습니다.

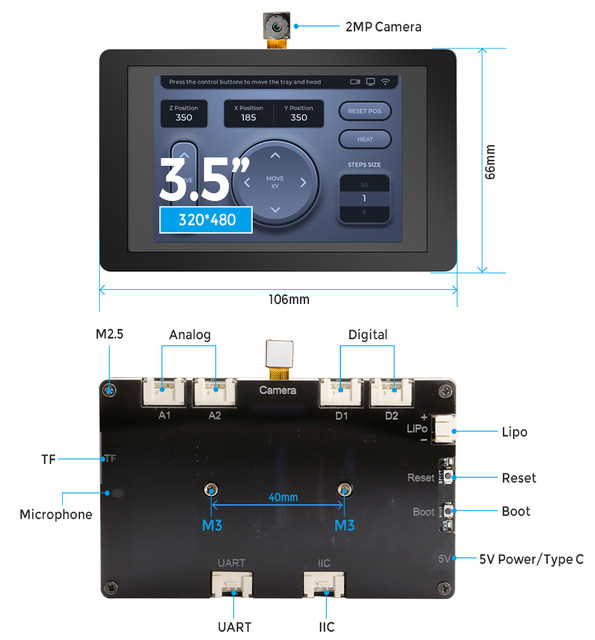

구조 개요

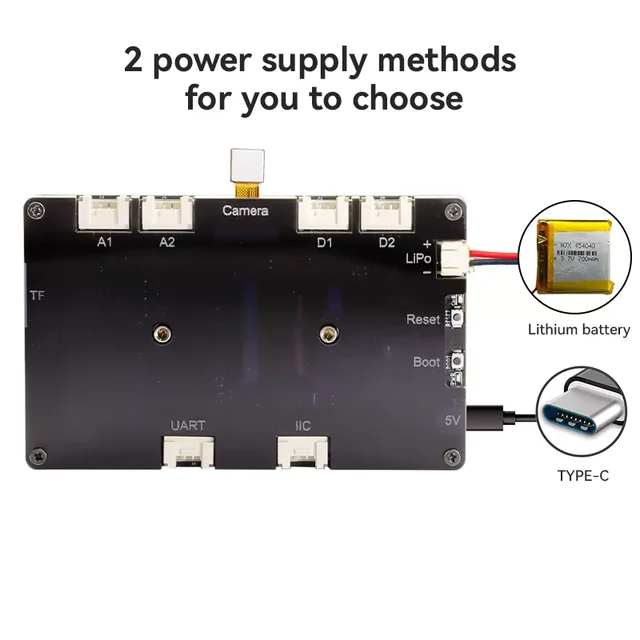

ESP SPI 화면 하드웨어 개요
재설정 버튼。시스템을 재설정하려면 이 버튼을 누르십시오.
LiPo 포트.리튬 배터리 충전 인터페이스 (리튬 배터리 미포함)
부팅 버튼.부팅 버튼을 누른 상태에서 RESET 버튼을 눌러 펌웨어 다운로드 모드를 시작합니다. 사용자는 직렬 포트를 통해 펌웨어를 다운로드 할 수 있습니다
5V 전원/유형 C 인터페이스.개발 보드의 전원 공급 장치 및 PC와 ESP-WROOM-32 간의 통신 인터페이스 역할을합니다.
6 Crowtail 인터페이스 (2 * 아날로그, 2 * 디지털, 1 * UART,1 * IIC).사용자는 Crowtail 인터페이스에 연결된 주변 장치와 통신하도록 ESP32-S3 프로그래밍할 수 있습니다.
기능
2.4 GHz Wi-Fi 및 블루투스 5 (LE) 를 지원하는 통합 ESP32-S3 모듈
2M 픽셀 OV2640 카메라가 장착된 5 인치 TFT 320*480 해상도 터치 LCD 디스플레이
지원, USB, UART, SPI, I2C, PWM 및 I2S 통신 프로토콜
1T1R 모드 지원, 최대 150 Mbps 데이터 속도, 무선 멀티미디어 (WMM)
Arduino/LVGL/Esphome-홈 어시스턴트/플랫폼 IO/마이크로 파이썬과 호환 가능
하드웨어 가속 암호화 지원 (AES, SHA2, ECC, RSA-4096)
6 개의 Crowtail 인터페이스 (4P 2.0 커넥터) 로 TYPE-C USB 전원 공급 장치 및 폴리머 리튬 배터리 전원 공급 장치 지원, 다양한 Crowtail 센서로 플러그 앤 플레이
사양
|
메인 칩 |
코어 프로세서 |
Xtensa® 32 비트 LX7 |
메모리 |
16MB 플래시 8MB PSRAM |
|
최대 속도 |
240Mhz |
|
Wi-Fi |
A/b/g/n 1x1 802.11 2.4 GHz 대역은 20 및 40 MHz 대역폭을 지원하며 스테이션, SoftAP 및 SoftAP + 스테이션 혼합 모드를 지원합니다. |
|
블루투스 |
블레 5.0 |
|
|
LCD 화면 |
해상도 |
320*480 |
디스플레이 크기 |
3.5 인치 |
|
드라이브 IC |
ILI9488 |
|
터치 |
용량 성 터치 |
|
인터페이스 |
SPI 인터페이스 |
|
|
기타 모듈 |
카메라 |
OV2640, 2M 픽셀 |
마이크 |
MEMS 마이크 |
|
SD 카드 |
온보드 SD 카드 슬롯 |
|
|
인터페이스 |
1x USB C |
|
1x UART |
||
1x I2C |
||
2x 아날로그 |
||
2x 디지털 |
||
|
버튼 |
재설정 버튼 |
시스템을 재설정하려면 이 버튼을 누르십시오. |
부팅 버튼 |
부팅 버튼을 누른 상태에서 EN 버튼을 눌러 시작하십시오 |
|
운영 환경 |
작동 전압 |
USB DC5V, 리튬 배터리 3.7V |
작동 전류 |
평균 전류 83mA |
|
작동 온도 |
-10 °C ~ 65 °C |
|
LiPo 배터리 인터페이스 |
PH 2.0 |
|
활성 영역 |
73.63(L)* 49.79mm(W) |
|
치수 크기 |
106(L)x66mm(W)* 13mm(H) |
|

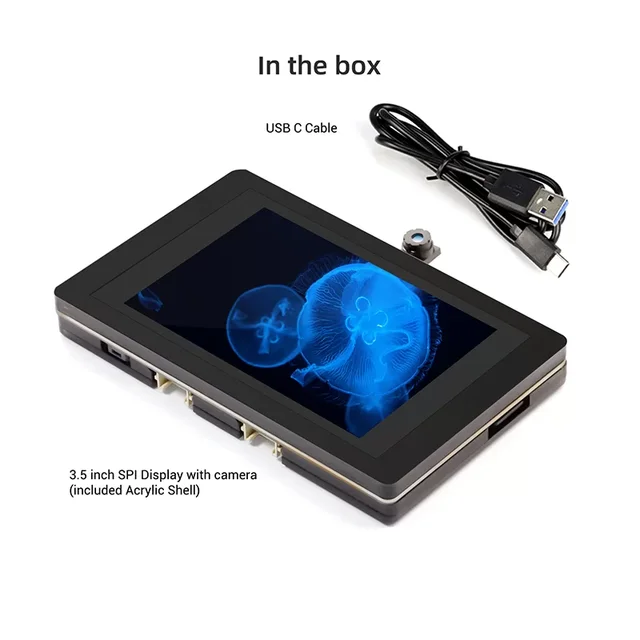

패키지 목록
1x3.5 인치 ESP32 SPI 디스플레이 (아크릴 쉘 포함)
1x USB C 케이블
위키 및 문서
위키
개략도
ILI9488 데이터시트
정전식 터치 디스플레이 데이터
ESP32-S3 데이터시트
OV2640 데이터 시트
LVGL 참조
