Betagear UHF 안테나 분배기 분배기 드 안테나 활성 안테나 결합기 RF 분배기 CASCADE 신호 증폭기 스펙트럼

기능

1. 저소음 신호 증폭기는 동축 케이블의 삽입 손실을 보상합니다

2. 10-15 V DC를 제공하는 무선 수신기 및 안테나 분배 시스템과 호환됩니다.

3. 통합 스레드 어댑터가 마이크 스탠드에 쉽게 장착됩니다.

4. 품질, 견고성 및 신뢰성.

기술 매개변수

주파수 범위: 500MHZ-950MHz

게인: 5dB/10dB/15dB/20dB

연결: BNC

임피던스: 50OHMS

전압: 9V

설치

1. 안테나 케이블 (또는 50 Ohms, 저손실) 을 사용하여 안테나를 수신기 또는 분배 시스템에 연결하십시오
동축 케이블).

2. 안테나는 10-15 V DC 바이어스를 제공하는 수신기 또는 분배 시스템에서만 작동합니다.

3. 짧은 케이블 실행의 경우 게인 설정을 낮추거나 긴 실행의 경우 게인을 늘립니다.

게인 설정:

게인 설정은 계산 된 케이블 신호를 보상하는 데만 사용해야합니다.
손실. 추가 신호 이득이 RF 성능 향상을 의미하지는 않습니다. 너무 많은 이득
실제로 수신 범위와 사용 가능한 채널 수를 줄입니다. 이것은

신호 이득 및 케이블 손실은 0dB 입니다. 추가 이득은 단지 증폭
간섭 및 주변 RF 노이즈를 포함한 RF 범위의 모든 것. 그것
송신기의 신호를 선택적으로 증가시킬 수 없습니다.

1. 호응을 얻기 위해 필요한 최저 게인 설정을 사용합니다
수신기의 RF LED 또는 미터에 표시된 송신기 RF 신호

2. 계산 된 값을 보상하기 위해 게인 설정만 늘리십시오
케이블 손실.

3.-6 dB 게인 설정은 짧은 응용 프로그램에 유용 할 수 있습니다
케이블이 달리고 (25 피트 이하) 송신기와 송신기 사이의 거리가
안테나는 100 피트 미만입니다.

추천 게인 설정:

케이블 유형에 따라 게인을 설정하는 지침으로 다음 차트를 사용하십시오.
안테나에서 송신기까지의 거리는 100 피트보다 크다.

참고:
안테나가 송신기로부터 75 피트 미만인 설치의 경우,
게인 설정을 한 단계 낮추십시오.

안테나 분배 시스템

이것은 무선 마이크 시스템을 확장하는 UHF 안테나 분배 Svstem입니다.
한 쌍의 안테나를 여러 개의 무선 수신기로 분할합니다. 또한 보상하기 위해 RF 신호를 증폭합니다

여러 출력 커넥터에 대한 신호 전원 분할로 인한 삽입 손실. 각각 최대 4 개의 수신기 허용

동일한 안테나를 사용합니다. CASCADE 커넥터를 사용하면 다섯 번째 수신기 또는 두 번째 수신기에 연결할 수 있습니다.
UHF 무선 시스템에 전원을 공급하기위한 전원 커넥터도 있습니다.

기술 매개변수

주파수 범위: 450MHz ~ 970MHz

전압: AC100 ~ 240V 또는 DC12V 5A

DC 출력: 4X12V/1A

임피던스: 50 Ω

안테나 증폭 전압: 12V/150mA

시스템 기능:

확장성. UHF 안테나 분배 시스템은 대형 UHF 용으로 설계되었습니다.
무선 시스템. 각 장치는 최대 4 개의 무선 수신기가
동일한 두 개의 안테나와 CASCADE 포트를 사용하면 다섯 번째 수신기에 연결할 수 있습니다.
두 번째.

호환성. 은 모든 UHF 무선 마이크 수신기와 호환됩니다.
호환되는 주파수 범위 내에서 작동합니다.

캐스케이드 포트. 두 50 옴，BNC-tvpe 안테나 캐스케이드 포트
추가 장치 또는 다섯 번째 무선 수신기를 허용하십시오. 대형 무선 시스템
단일 쌍의 안테나에서 실행할 수 있습니다.

전원 출력 및 출력 커넥터. 최대 5 개의 (5) 수신기가 데이지 체인으로 연결될 수 있으며
전원 출력 커넥터를 통한 단일 소스.

저소음 및 상호 변조
왜곡. 깨끗한 신호를 최소한으로 유지합니다.
왜곡.

삽입 손실 보상.신호가 여러 출력 포트로 분할 될 때마다
신호 강도의 손실. 보정하기 위해 신호를 증폭하여 강력한
수신기에 신호를 보냅니다.

다중 설정

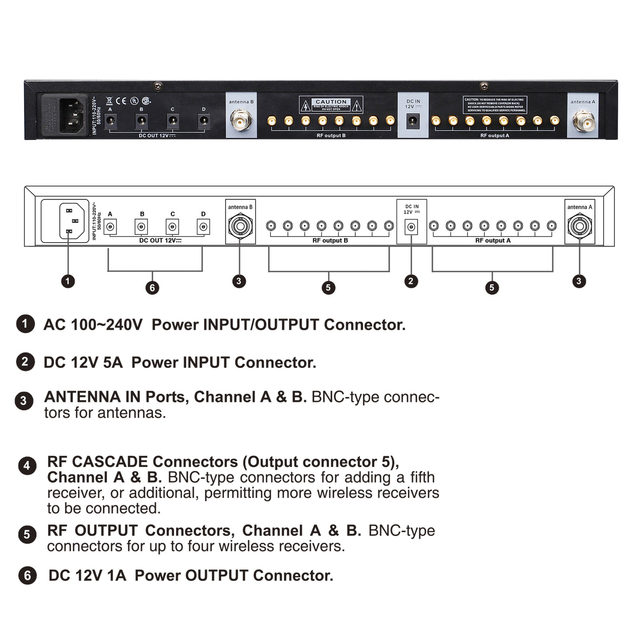

1. RF 출력 채널 A 및 B 용 캐스케이드 포트 (커넥터 5) 를
안테나 NPUT. 채널 A 및 B 또는 두 번째수신기.

2. 원하는 경우 동일한 방식으로 추가 장치 연결

3. 전원 출력 케이블과 함께 daisv-체인 수신기에 전원을 연결하십시오.
하나의 전원 NPUT 커넥터에 대한 출력 커넥터수신기. 연결
나머지 수신기도 비슷합니다. 장치의 전원 입력 장치를 AC 전원 공급 장치에 연결하십시오

경고:
시스템에 추가 할 때 각각 별도의 시스템에 연결해야합니다
전원 공급 장치. 하나의 수신기에서 5 개 이상의 (5) 수신기에 전원을 공급할 수 없습니다.

데이지-체인
전원 출력 포트를 통해 여러 개가 단일 전원 공급 장치에 과부하가 걸리고,
장비에 손상을 줄 수 있음

원격 안테나 설치

원격 장착
안테나는 장치에서 자유롭고 송신기에 더 가깝다는 장점이 있습니다.
권장 케이블 길이 내에 배치할 수 있으므로
훨씬 넓은 와이드 라디오 수신 범위 및 신호의 가능성 감소
중퇴.
