노트:

OBD2 모델은 미국에서 2004 후 생산 된 OBD2 가솔린 차량 및 다른 국가에서 2008 후 생산 된 OBD2 가솔린 차량에 사용할 수 있습니다.

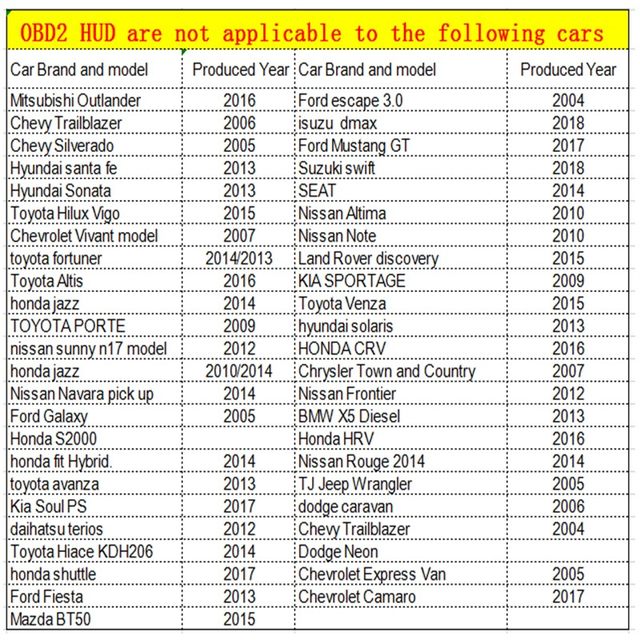

OBD2 모델은 다음 차량에는 적용되지 않습니다.

▲비호환성: 미국 모델: 닷지, JEEP, IMSEOER, 크라이슬러 및 미국에서 2004 전에 제조 된 자동차

▲비 호환성: 프랑스 및 이탈리아 자동차는 사용할 수 없습니다: 피아트, 마세라티, 람보르기니, DS, PEUGEOT, 시트로엥, 르노, 심카 등

▲비호환성: 일부 일본 자동차는 사용할 수 없습니다: 스즈키, 마쓰다 3/ 6, 인피니티 (QX50 Q501), 도요타 아반자 (2013), 렉서스 (is250, ex250, ES300H), 혼다 (재즈, CRV) 및 2008 전에 제조 된 자동차.

▲비호환성: 한국 기아차와 현대의 일부 자동차 (2013 현대 쏘나타, 2017 기아 쏘울 PS 등)

▲비 호환성: 하이브리드 및 디젤 차량, 픽업, RV, 자동차 컴퓨터가 개조 된 자동차, 볼보, 스위스, 크라이슬러 그룹, 피아트 그룹의 모든 브랜드 모델.

▲비 호환성: 2004 전 독일 자동차

위의 차량은 OBD2 모델을 사용할 수 없으므로 GPS 모델을 사용하십시오.

왜 HUD를 사용합니까?

1. 안전하게 운전하고 자동차 미터의 데이터를 내려다 보지 마십시오. 귀하와 귀하의 가족의 안전을 보장합니다.

2. 그것은 장식적인 효과가 있고, 기술적 인 스타일을 창조하고, 차의 내부를 시원하게 만든다. 안전하고 아름답다!

D3000 HUD가있는 경우:

우선, 운전 안전의 숨겨진 위험을 해결할 수 있습니다. 휴대 전화와 자동차 대시 보드를 내려다 보는 대신 HUD는 자동차 대시 보드의 데이터를 시야의 바로 앞에 표시 할 수 있습니다.

둘째, 멋진 자동차 실내 장식으로 자동차에 재미를 더할 수 있습니다.

제품 설명:

이것은 고전적인 4.8 인치 대형 화면 OBDII 헤드 업 디스플레이 (HUD) 입니다.

차량 속도, 회전 속도, 수온, 전압 및 단방향 주행 거리와 같은 주행 데이터가 전면 유리창에 표시됩니다. HUD는 자동차의 전면 창 유리에있는 데이터를 볼 수 있기 때문에 운전자가 계기판을 내려다 볼 위험을 피합니다. 운전자의 안전을 유지하고 도로에서 운전자가 최상의 상태를 유지하도록 도와줌으로써 안전 운전 모드를 유지합니다.

또한 다양한 작동 인터페이스와 색상을 자유롭게 전환 할 수있어 자동차 생활에 더 많은 즐거움을 선사합니다.

스마트 제품 + 안전 운전 + 재미!

데이터 표시:

차량 속도, 수온, 전압, 연료 소비량, RPM, 단일 주행 거리, 총 누적 주행 거리, 주행 시간, 시스템 시간, 흡기 압력, 가속 테스트, 킬로미터와 주행 거리 간 무료 전환, KM/h, MPH 무료 스위치, °C 및 °F 스위치를 자유롭게...

제품 하이라이트:

1. 플러그 앤 플레이: EUOBD 및 OBD 케이블-모두 16 핀.

2. 큰 화면: 4.8 인치 화면, 더 나은 시야입니다.

3.13 주요 기능 및 알람 알림

4. 속도 단위: KM/H & MPH.

5. 터보 압력: PSI 및 KPA.

6. 연료 소비 단위: L/100km (순간 연료량 및 평균 연료량).

7. 밝기 센서: 밝기를 자동으로 조정합니다.

8. 현대적인 디자인: 빨간색과 깜박이는 경고 아이콘이있는 클래식 한 파란색과 흰색 디자인.

9. 인터페이스: 여행 전 사용자 정의 인터페이스 사전 설정.

10. 맞춤형 제품: 소형 MOQ, 저희에게 연락하십시오.

제품 매개변수

환경 온도:-40c- + 80c

작동 전압: 9V-16Vdc(12Vdc/400mA)

상대 습도: 10%-95%

제품 크기: 115*66*12(mm)

제품 무게: 70g

알람 사운드 레벨: 》 = 30dB(A)

환경 소음:< = 60dB(A)

대기압: 86-106KPa

특징:

1. D3000 HUD는 자동차 대시 보드의 데이터를 앞 유리에 투사 할 수 있습니다.

2. 한눈에 간결하고 명확하게보고 싶은 데이터를 볼 수 있습니다.

3. 큰 글꼴, 2.15 인치 큰 글꼴, 읽기 쉽습니다.

포장 목록

1 * D3000 HUD

1*1.8M OBD 데이터 케이블

1 * 반사 필름

1 * 미끄럼 방지 매트

1 * 사용자 설명서

HUD 설치

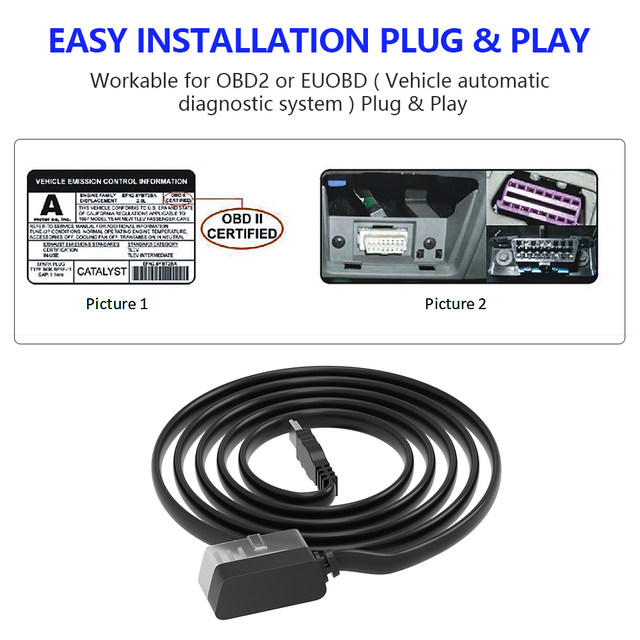

1. OBDII 계약 또는 EU OBD 계약을 맺은 자동차의 차량 브랜드, HUD 작업을 알고 있습니다. 엔진 후드를 열고 그 아래의 스티커를 찾으십시오 (아래 그림 1 참조). OBDII CERTIFIED와 같은 단어가 있으면 설치할 수 있습니다.

2. 차량의 16 핀 진단 링크 (아래 그림 2 참조) 를 찾아 OBDII 연결 라인과 잘 연결하십시오.

문제 해결:

1. 디스플레이가없고 전원이없는 화면

자동차 엔진을 시동합니다. OBD 케이블 라인이 꽉 조여 있는지 확인하십시오. OBD 케이블을 더 많이 당겨서 HUD 전원 스위치가 켜져 있는지 확인하십시오. 그래도 디스플레이가 없으면 다른 차량을 변경하여 테스트하고 자동차 OBD 진단 인터페이스가 양호한지 분석하십시오. 좋지 않으면 수리하고 다시 시도하십시오.

2. HUD 전원이 켜지면 HUD는 자동차 전압 만 표시하고 30 초 운전 후 자동 전원이 꺼집니다.

OBD2 및 EU-OBD 계약이 체결된 차량에만 HUD 사용 가능 (유럽 지역: 2003 년 후, 기타 지역: 2007 년 후)

HUD 제품은 JOBD 및 OBDI 프로토콜을 지원하지 않습니다.

3. 햇빛 아래에서 HUD를 명확하게 볼 수 없습니다.

HUD 보호필름 찢어졌는지 확인하고 앞 유리 있는 선물 상자 들어 있는 반사필름 붙여주세요. 그런 다음 HUD가 켜져있을 때 5 초 안에 수직으로 눌러 메뉴 설정으로 들어가고 메뉴 5 로 5 번 짧게 누르고 매개 변수를 5 로 조정하고 5 초 안에 세로로 눌러 저장하십시오.

4. 잘못된 조작으로 충돌이 발생합니다.

공장 초기화

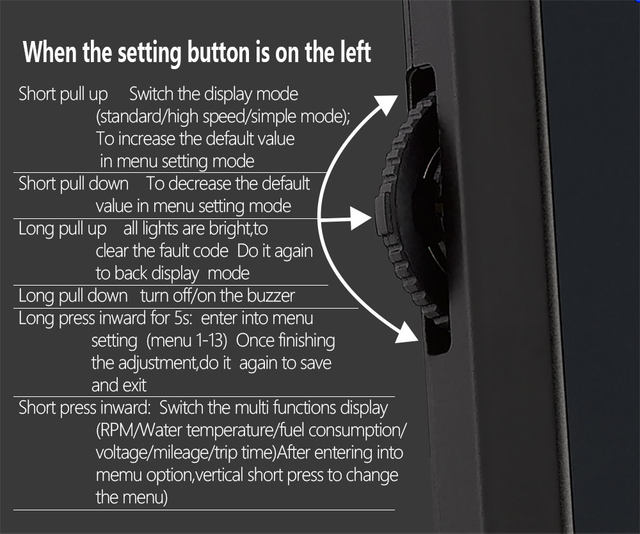

HUD의 전원이 켜지면 설정 버튼을 5 초 동안 길게 눌러 메뉴 설정 모드로 들어가고 버튼을 메뉴 13 으로 13 번 짧게 누릅니다. 기본값은 0 이고 짧게 풀업 또는 풀다운하여 1 에서 변경 한 다음 버튼을 5 초 동안 길게 눌러 저장하고 종료합니다.

5. 부정확 한 속도

HUD의 전원이 켜지면 설정 버튼을 5 초 동안 수직으로 눌러 메뉴 0 에 들어가면 매개 변수에 107 표시됩니다. 설정 버튼을 위 또는 아래로 이동하여 올바른 값이 표시 될 때까지 차이에 따라 값을 늘리거나 줄입니다. 조정 후 5 초 안에 수직으로 눌러 저장하십시오.

6. 부정확 한 연료 소비

연료 소비 단위는 L/100 KM이고 HUD 디스플레이는 단일 주행 연료 소비량이며 자동차 디스플레이는 통합 평균 주행 연료 소비량이므로 차이가 있으면 정상입니다.

3 종류의 연료 소비

A. 유휴 모드: HUD 디스플레이 시간당 순간 연료 소비량 (L/H), 이는 HUD가 1 시간 안에 엔진을 시동 한 후 자동차가 소비 할 오일의 양을 파악할 수 있음을 의미합니다.

B. 주행 모드: HUD 디스플레이 100 KM의 순간 연료 소비

C. 운전 완료: HUD 디스플레이는 100 KM의 평균 연료 소비량이며, 자동차를 끄면 HUD가 10 초 안에 자동으로 꺼집니다.

7. HUD가 자동으로 꺼지지 않습니다 (RPM 및 속도가 꺼져 있지 않음).

메뉴 설정으로 들어가려면 5 초 안에 세로로 누르고 메뉴 11 로 11 번 짧게 누르면 기본 매개 변수는 0, 위 또는 아래로 13.2 V로 변경, 5 초 안에 수직으로 눌러 저장하고 종료하십시오.

8. 스톱 스타 자동차

메뉴 설정으로 들어가려면 5 초 안에 세로로 누르고 메뉴 12 로 짧게 누르면 기본 매개 변수는 20 이며 위 또는 아래로 180 변경합니다. 전원 끄기 시간은 3 분입니다. 그런 다음 5 초 안에 수직으로 눌러 저장하고 종료하면 HUD가 3 분 안에 꺼집니다.

9. HUD 전원이 꺼지면 다시 시작됩니다.

메뉴 설정으로 들어가려면 5 초 안에 세로로 누르고 메뉴 11 로 11 번 짧게 누르면 기본 매개 변수는 0 이며 위 또는 아래로 13.6V 또는 13.8 V로 변경합니다. 5 초 안에 수직으로 눌러 저장하고 종료하십시오.
