T1000S SD 카드 WS2801 WS2811 WS2812B LPD6803 LED 2048 픽셀 컨트롤러 DC5 ~ 24V T-1000S RGB 컨트롤러

설명:
메모리 카드:

유형: SD 카드

용량: 128MB-2GB

저장 파일: *.led

물리적 매개 변수:

작동 온도:-30-85 도 섭씨

작동 전압: DC5V / DC7.5-24V

작동 전력: 2W

무게: 0.3kg

크기: L165mm × W80mm × H30mm

신호 포트: 3pin 연결 포트

T-1000S 시스템 기능
1.32-65536 회색, 지원 소프트웨어 감마 보정.

2. 지지점, 선, 표면, 규칙 및 특수 모양의 손잡이.

3. 단일 포트 출력, 2048 픽셀을 지원할 수 있습니다.

4. 여러 컨트롤러를 함께 캐스케이드하고 동기식으로 작동 할 수 있습니다.

SD 카드에 저장된 콘텐츠를 재생합니다.

5. 단일 라인 또는 이중 라인 칩과 호환됩니다.

참고:

T1000S 컨트롤러가 512 픽셀 미만으로 로드되면 프레임 속도가 30fps 에 도달할 수 있습니다.

T-1000s 512 픽셀 이상을 제어하면 프레임 속도가 자동으로 느려집니다.

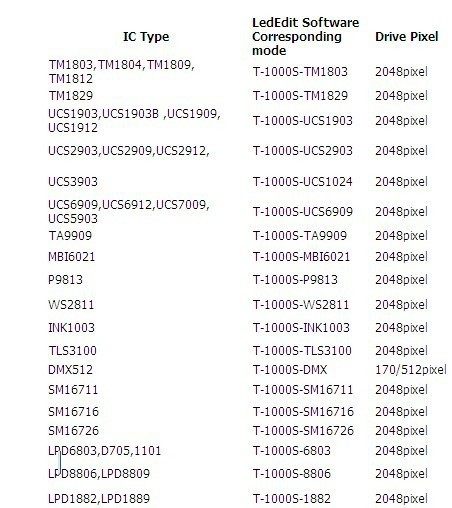

지원 IC (하나의 IC는 픽셀 점을 상징)

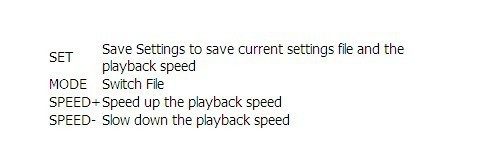

버튼의 정의

특징:

1. 256 그레이, 감마 보정 처리 소프트웨어.
2. 규칙과 특수 모양의 손잡이를 지원하십시오.
3. 컨트롤러, 포트 출력은 1024/2048 빛을 가져올 수 있습니다.
4. 오프라인 제어, SD 카드에 저장된 콘텐츠 재생
5. 최대 16 개의 문서를 T-1000C 저장
참고: 모델은 하나의 포트 출력으로 T-1000S 속도가 30fps, 512 픽셀 이상에 도달 할 수있는 512 픽셀을 제어하면 프레임 속도가 자동으로 느려집니다

연결 다이어그램:

규제 기능 버튼:

시스템 아키텍처 다이어그램:

특정 매개 변수:
메모리 카드:
. 유형: SD 카드
. 용량: 128MB-2GB
. 파일 형식: FAT 파일 형식
. 저장 파일: *.led
물리적 매개 변수:
. 무게: 0.2kg
. 크기: 122mm * 67mm * 25mm
. 온도:-40-85 도
. 볼게이트: DC5V / DC7.5-24V
. 전력: 3W

참고:
파일을 SD 카드에 복사하려면 먼저 SD 카드로 포맷해야합니다. 각 사본은 이전에 포맷해야합니다.
SD 카드는 "FAT" 형식으로 포맷해야합니다.

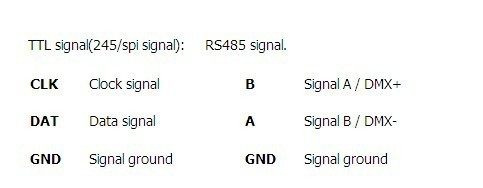

참고: TTL(SPI) 신호의 경우 컨트롤러 신호 접지는

LED 램프가 직접 접지됩니다.

T1000S 컨트롤러 * 1 개

SD 카드 * 1 장
