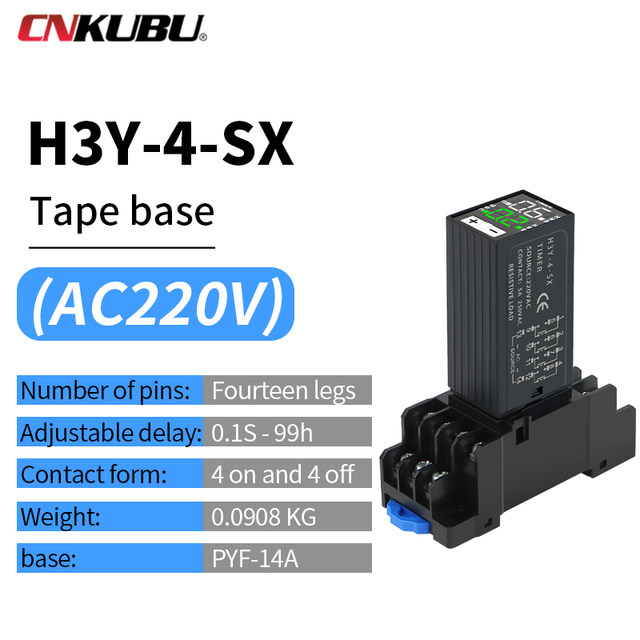

H3Y-2/4 액정 시간 릴레이 220V24V 듀얼 타임 베이스 소형 디지털 디스플레이 사이클 시간 제어 지연 JSZ6

참고: 양극과 음극이 올바르게 연결되어 있습니다. 그렇지 않으면 화면에 디스플레이가 있지만 릴레이가 작동하지 않는 상황이 발생합니다.

릴레이 사용 지침

전.모드 선택

(1) 녹색 표시등이 깜박일 때까지 플러스 및 마이너스 버튼을 동시에 길게 누릅니다.

(2) 마이너스 버튼을 눌러 필요에 따라 모드를 조정하십시오

II.N1 전원 켜기 지연 시간 데모

N1 매개 변수 설정 (N2 설정은 동일)

(1) 녹색 표시등이 깜박일 때까지 더하기 키를 길게 누릅니다.

+ 키를 다시 눌러 시간 단위를 선택하십시오

필요에 따라 조정

설정 후 7 초 동안 작동하지 않으면 자동으로 저장됩니다.

(2) 시간을 설정하는 필요

더하기 또는 빼기 키를 직접 눌러 조정하십시오

사용 중에 직접 시간을 조정할 수 있습니다

III.T1 전원 켜기 시간/T2 전원 끄기 시간

T1/T2 사이클 시간 지연 데모

(T1/T2 파라미터 설정)

플러스 또는 마이너스 키를 눌러 직접 설정

하단 행 T1 시간

마이너스 키를 3 초 동안 길게 누릅니다.

상단 행 T2 시간 설정

설정 후 7 초 동안 작동하지 않으면 자동으로 저장됩니다.

더하기 키를 3 초 동안 누르고 더하기 키를 다시 누릅니다.

하위 T1 시간 단위 설정

상단 T2 시간 단위를 설정하려면 빼기 키를 누릅니다.

필요에 따라 조정
