상품정보
- LCD Type: IPS
- LCD Interface: 24-bit RGB
- Touch Screen Interface: I2C
- Display Colors: 16,777,216
- Touch Controller: GT911
- Display Size (mm): 95.04 (W) * 53.86 (H)
- Dot Pitch (mm): 0.1188 (W) * 0.1122 (H)
- Backlight: LED
- Power Supply Voltage: 5V
- Logic Level: 3.3V
- 브랜드 이름: Waveshare
- 증명서: NONE
- 디스플레이 크기: 4.3"
- 패널 유형: IPS
- 특징: 접촉 스크린
- 해결: 800x480
- 브래킷 유형: other
- 높은 동적 범위: NONE
- 제품 상태: STOCK
- 스크린 곡률: NONE
- 원산지: 중국
- 디스플레이 비율: 16:10
- 힌트 관련 화학: 없음
- 스크린 유형: LCD
개요

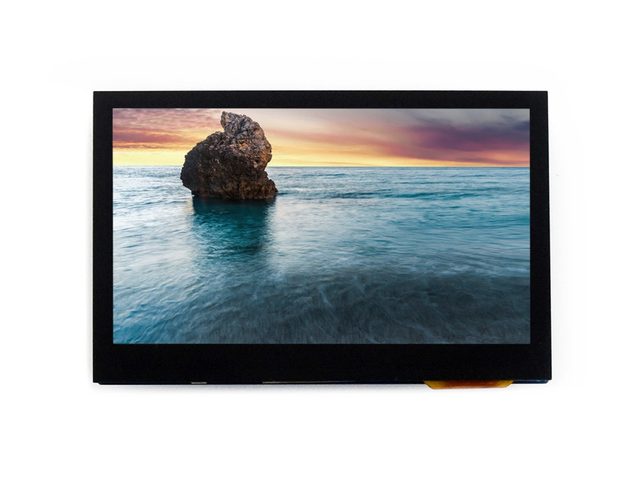

이것은 멀티 컬러 그래픽 LCD 디스플레이, 4.3 인치 대각선, 800x480 픽셀입니다.
24 비트 RGB 인터페이스를 통해 16,777,216 색상을 표시 할 수 있으며 I2C 인터페이스를 통해 최대 5 포인트 정전식 터치 컨트롤을 지원합니다.
기능
4.3 인치 정전식 터치 디스플레이, 800x480 HD 해상도
I2C 버스의 정전식 터치 패널, 5 점 터치 컨트롤, 터치 인터럽트 포함
24 비트 RGB 디스플레이 인터페이스, 16,777,216 색상, 빠른 상쾌함
개발 리소스 및 매뉴얼과 함께 제공됩니다 (STM32F4 / STM32F7 의 예)
주요 매개 변수
LCD 유형 |
IPS |
LCD 인터페이스 |
24 비트 RGB |
터치 스크린 인터페이스 |
I2C |
디스플레이 색상 |
16,777,216 |
터치 컨트롤러 |
GT911 |
디스플레이 크기 (mm) |
95.04 (W) × 53.86 (H) |
도트 피치 (mm) |
0.1188 (W) × 0.1122 (H) |
백라이트 |
LED |
해상도 |
800 × 480 (픽셀) |
전원 공급 장치 전압 |
5V |
논리 수준 |
3.3V |
인터페이스 정의
표시 |
설명 |
유형 |
기능 |
5V |
전원 공급 장치 |
전원 |
5V |
GND |
그라운드 |
GND |
|
3.3V |
전원 공급 장치 |
3.3V |
|
R0 ~ R7 |
데이터 라인 |
입력 |
빨간색 데이터 |
G0 ~ G7 |
데이터 라인 |
입력 |
그린 데이터 |
B0 ~ B7 |
데이터 라인 |
입력 |
블루 데이터 |
클락 |
LCD 시계 |
입력 |
LCD 시계 신호 |
DISP |
백라이트 제어 활성화 |
입력 |
백라이트 제어 활성화/비활성화 |
HS동기화 |
수평 동기화 |
입력 |
수평 동기 신호 입력 |
VS동기화 |
수직 동기화 |
입력 |
수직 동기 신호 입력 |
DE |
제어 모드 선택 |
입력 |
DE = 0: 동기화 모드 |
PWM |
백라이트 밝기 조정 |
입력 |
백라이트 조정을위한 PWM 신호 |
GND |
그라운드 |
전원 |
GND |
SDA |
I2C 데이터 |
출력/입력 |
I2C 데이터 핀, 데이터 읽기/쓰기 |
SCL |
I2C 시계 |
입력 |
I2C 시계 핀 |
RST |
재설정 |
입력 |
TP 컨트롤러 재설정 |
IRQ |
인터럽트 |
출력 |
외부 터치 인터럽트 |
외부 치수
개발 자원
위키:
호환성
온보드 핀헤더는 다음 제품과 호환됩니다 (에 국한되지 않음).
온보드 핀 헤더는 다음과 호환되며 다음 제품에 직접 연결할 수 있습니다.
RGB 인터페이스는 다음 제품과 호환됩니다.
선택 가이드
파트너 번호 |
터치 패널 유형 |
해상도 |
LCD 데이터 인터페이스 |
터치 컨트롤러 |
함께 사용 |
용량 성 |
800x480 |
24PIN RGB |
GT911 |
LCD 컨트롤러가있는 MCU |
|
용량 성 |
800x480 |
24PIN RGB |
FT5206GE1 |
LCD 컨트롤러가있는 MCU |
|
용량 성 |
800x480 |
16PIN |
GT911 |
LCD 컨트롤러가없는 MCU |
|
용량 성 |
1024x600 |
24PIN RGB/LVDS |
FT5206GE1 |
LCD 컨트롤러가있는 MCU |
|
용량 성 |
1024x600 |
24PIN RGB |
GT811 |
LCD 컨트롤러가있는 MCU |
|
용량 성 |
800x480 |
24PIN RGB |
GT911 |
LCD 컨트롤러가있는 MCU |
|
용량 성 |
1024x600 |
24PIN RGB/LVDS |
FT5406 |
LCD 컨트롤러가있는 MCU |
패키지 내용물
무게:0.105 kg
4.3 인치 지원 정전식 터치 LCD (G) x1
40 핀 FFC x1
4 핀 FFC x1
