• 모델 번호: 1.8inch LCD Module
  • 데모 보드 유형: 팔
  • 브랜드 이름: Waveshare
  • 원산지: 중국
  • Resolution: 128x160
  • Interface: SPI
  • Backlight: LED
  • Display color: RGB, 65K color
  • Driver: ST7735S


설명
1.8 인치 LCD 디스플레이 모듈, 128x160 픽셀, SPI 인터페이스

개요

이것은 일반적인 LCD 디스플레이 모듈, 1.8 인치 대각선, 128x160 픽셀, 임베디드 컨트롤러, SPI 인터페이스를 통해 통신합니다.

기능

  • SPI 인터페이스, 제어를 위한 최소 GPIO 필요

  • 개발 리소스 및 설명서 제공 (라즈베리 파이/Arduino/STM32 의 예)

사양

  • 드라이버: ST7735S

  • 인터페이스: SPI

  • 디스플레이 색상: RGB, 65K 색상

  • 해상도: 128x160

  • 백라이트: LED

  • 작동 전압:3.3V/5V

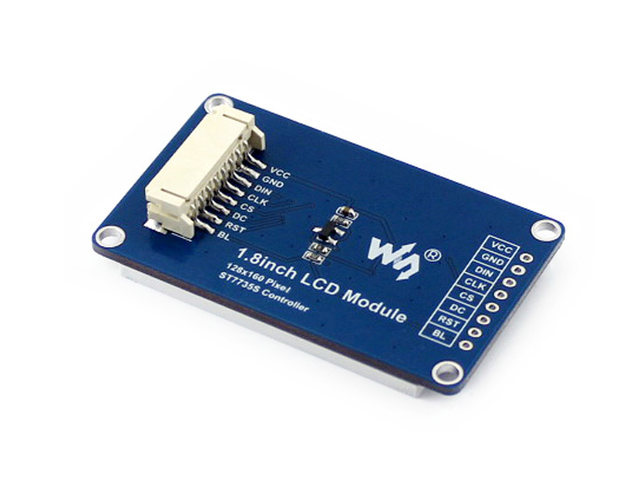

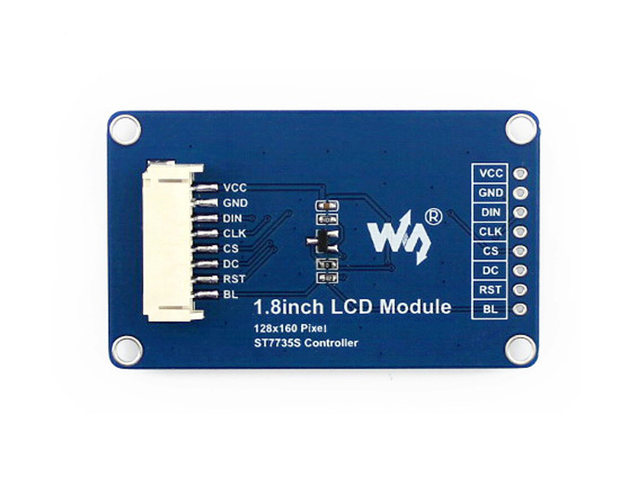

사진

인터페이스

기호

설명

VCC

전원 (3.3V 입력)

GND

그라운드

DIN

SPI 데이터 입력

클락

SPI 시계 입력

CS

칩 선택, 낮은 활성

DC

데이터/명령 선택 (데이터는 높음, 명령은 낮음)

RST

재설정, 낮은 활성

BL

백라이트

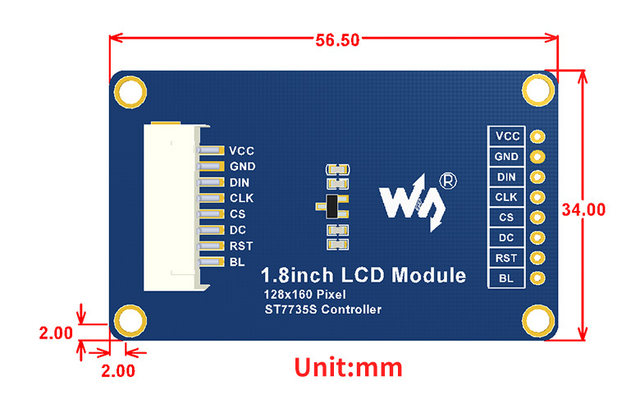

치수

개발 자원

위키:

패키지 내용물

무게:0.019 kg

  1. 1.8 인치 LCD 모듈 x1

  2. PH2.0 20cm 8 핀 x1
