고정밀 휴대용 0-5V 0-10V 4-20mA 신호 발생기 mA V 교정기 5V/24V 작동 전원 공급 장치 내부 배터리 없음

BRT LB01G (* 내부 배터리 없음 *)
* 충전식 배터리 유형, pls 선택 BRT LB01GB (클릭):

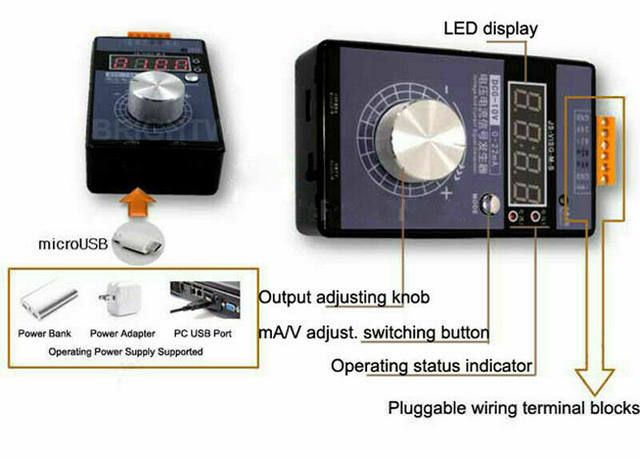

휴대용 0-10V 4-20mA 24V 발전기 기능
? 배선 단자를 통한 24V 작동 전원 공급 및 USB 포트에서 5V 지원, 실내 또는 외부 산업 현장에서 사용할 수 있습니다.
?  고정밀 0.01V, 0.01mA 출력, LED 디스플레이 출력 신호를 정확하게 표시합니다.
? 출력 범위: 수동 또는 능동 0-20mA, 0-10V 등, 출력 범위 및 정밀도는 프로그래밍 가능하고 조정 가능합니다.
? 작은 포켓 크기, 주머니에 넣고 휴대가 매우 편리하며 비용을 절약합니다.


휴대용 0-10V 4-20mA 발전기 파라미터


참조 응용 회로

*샘플링 저항은 참고용일 뿐이며 발전기 사용할 때 추가할 필요가 없습니다.

정확도 테스트 쇼

매개 변수 프로그래밍 단계
1. 버튼을 2 초 동안 눌러 매개 변수 설정 상태로 들어가면 LED 미터에 "F001" (매개 변수 코드 번호 F001) 이 표시됩니다.
2. 노브를 돌려 매개 변수 코드 번호를 변경하십시오 ("F002" 에 입력 할 때 사용자는 암호 "+-+" 를 먼저 입력해야합니다. );
3. 매개 변수를 표시 할 때 코드 번호, 아래로 누릅니다 노브 "OK" 해당 매개 변수 값 설정 상태로 들어간 다음 노브를 회전하여 매개 변수를 수정합니다.
4. 노브를 아래로 누릅니다 "OK" 매개 변수 설정을 저장하고 종료하십시오. LED 미터 다음 매개 변수 코드 번호 (암호를 입력하지 않은 경우 신호 생성기가 "F001" 값을 설정 한 후 정상 조정 모드로 돌아갑니다);
5. 마지막 매개 변수 코드 번호 "Fend" 가 표시 될 때까지 노브를 직접 회전 한 다음 노브를 눌러 확인하고 저장하십시오.
파라미터 설정이 완료되고 신호 생성기가 정상 작동 상태로 돌아갑니다.
6. 매개 변수 설정 프로세스에서 10 초 이상 발전기가 작동하지 않으면 신호 생성기가 설정 상태를 종료하고 정상 작동 상태로 돌아갑니다.

매개 변수 프로그래밍 예

>> "F001" 거친/미세 조정 모드 수정


>> 매개 변수 코드 F006 정밀 보정
* F006 정밀 보정 할 때 먼저 신호 발생기 출력 10V 또는 20mA 로 조정하십시오.
그림 1 → 2: 노브를 2 초 동안 누르고 있으면 매개 변수 코드가 표시됩니다. "F001";
그림 2 → 3: "+" 시계 방향으로 한 번 회전, "- - -" 표시;
그림 3 → 4: 입력 암호 "+-+", 표시 "= = = = =";
그림 4 → 5: "확인" 을 누르고 암호가 맞으면 "F002" 를 표시하고 그렇지 않으면 "Err" 및 종료가 표시됩니다.
그림 5 → 6: "F006" 이 표시 될 때까지 노브 회전;
그림 6 → 7: 노브 "OK" 를 눌러 "F006" 값을 설정 한 다음 실제 출력 신호 값 (고정밀 멀티 미터로 측정) 이되도록 값을 수정하십시오. LED 패널에 표시된 값 (10V/20mA) 과 같습니다. 이 단계에서 필요한 고정밀 멀티미터.
그림 7 →: 아래쪽 노브 “확인” 을 눌러 저장합니다. 그렇지 않으면 10 초 이상 수행된 작업이 없으면 매개 변수가 저장되지 않습니다.
* 출력 범위 및 디스플레이 모드 설정 방법은 위의 단계와 동일합니다. 사용자 설명서를 얻으려면 당사에 문의하십시오.
*  암호 정보 "+ -- +": 올바른 암호를 입력하면 (노브를 회전하여) LED 화면에 ==== OR +-+ OR ---- 가 표시됩니다 (모두 옳습니다. 이전 공장 사전 설정에 따라 다름) 노브를 누르면 F0003..F006 매개 변수 설정으로 이동할 수 있습니다.
매개 변수 코드 번호 표
휴대용 0-5V 0-10V 4-20mASignal 발전기 패키지 포함:
1 단위 x 원래 신호 발생기 (충전식 배터리 내장 없음)
1 세트 x 전문가 이해하기 쉬운 사용 설명서
*** 사용자는 스스로 3.7V 충전식 배터리를 추가 할 수 있으며, 전문 개발자를위한 배터리 전원 공급 장치 회로가 사전 설정되어 있습니다
더 DIY를하고 싶습니다. 참고: 전문 개발자만 해당 DIY를 수행하는 것이 좋습니다 *** .

*내부에 충전식 배터리가있는 동일한 신호 발생기가 필요한 경우 pls 클릭:
