• 데모 보드 유형: 팔
  • 브랜드 이름: HQXRTEK
  • 원산지: 중국


최신 PortaPack + HackRF 1 개의 SDR + 0.5ppm GPS TXCO + 유해 펌웨어 프로그램. 3.2 인치 터치 LCD 지원 스피커

PortaPack 용으로 생성 된 공식 펌웨어에는 여러 디코더와 송신기가 내장되어 있습니다. 타사 `Havok` 펌웨어는 더 많은 디코더와 전송 옵션이 포함되어 있기 때문에 실제로 사용하고자하는 펌웨어입니다.

Portapack의 힘을 완전히 발휘할 수 있습니다.대혼란 펌웨어설치!

패키지 목록
  • Portapack x1, 3.2 인치 터치 LCD 포함

    (사전 설치된 Havoc 펌웨어)

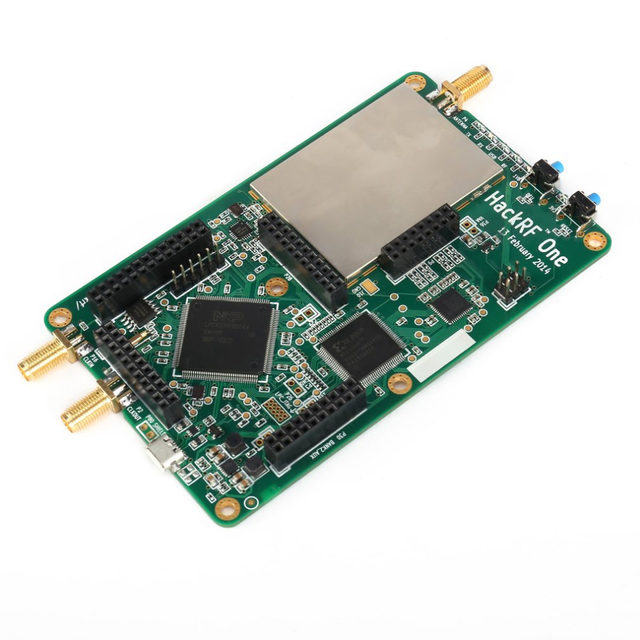

  • 해킹 RF 하나 x1

  • 안테나

  • USB 케이블



소스 코드에 따르면: github.com/sharebrained/portapack-hackrf

이 하드웨어를 재 설계하고 애호가에게 공유하십시오.


작업 진행:

1. 프로그램 유효성 검사 프로토 타입을 완료했습니다.

2. 최신 2017.5 달 문서는 개선을 기반으로합니다.



캡처 및 재생

PortaPack의 가장 좋은 점 중 하나는 ISM 밴드 리모컨과 같은 무선 신호를 포착하고 재생할 수 있다는 것입니다. 캡처를 만들려면 "캡처" 메뉴로 들어가서 원격 키의 주파수를 설정하고 빨간색 `R` 녹음 버튼을 누른 다음 리모컨의 키를 누르기 만하면됩니다. 그런 다음 녹음을 중지하여 SD 카드에 저장하십시오.

이제 재생 메뉴로 이동하여 방금 녹음 한 파일을 선택하고 재생을 칠 수 있습니다. 똑같은 신호가 공기를 통해 전송되어 원격 키를 효과적으로 대체합니다.

마이크 TX

3.5mm 오디오 잭을 사용하여 Portapack은 표준 푸시 투 토크 또는 음성 활성화 워키 토키 라디오로도 사용할 수 있습니다. 오디오 잭에 마이크를 꽂은 상태에서 오른쪽 버튼을 누르고 있으면 대화를 할 수 있습니다. 필요한 경우 여러 CTCSS 톤 옵션과 무선 헤드폰으로 전송할 수있는 것처럼 보이는 톤을 활성화 할 수도 있습니다

기타 송신기

사용자 정의 데이터로 프로그래밍 할 수있는 일반 OOK 송신기가 있습니다. 이 모드는 간단한 키톱 또는 홈 자동화 스위치와 같은 것을 실험하는 데 유용 할 수 있습니다. 대부분의 국가에서 의심스럽고 큰 문제를 일으킬 수있는 수많은 전송 모드가 구현되어 있습니다. 이 송신기는 패러데이 케이지가있는 내부 테스트에 순전히 사용됩니다!

수신기

스피커를 Portapack의 3.5mm 오디오 잭에 연결하면 표준 NFM과 WFM 오디오 신호를 쉽게 들을 수 있습니다. ADS-B 수신은 오른쪽 상단의 인덕터와 번개 기호를 선택하여 PortaPack에서 쉽게 활성화 할 수 있습니다. 바이어스 티를 사용하면항공기를받을 수 있습니다.


하드웨어 구성:


1.3.2 인치 TFT240 * 320 스크린

2. 내비게이션 스위치

3. 오디오 출력

4. 마이크 입력

5.DC2.1 인터페이스

6.4 레이어 골드 플레이트

7.ROSH 프로세스 (유럽 및 미국으로 수출)


최신 버전은 2017.5 달에 최신 문서로 업데이트됩니다




HackRF One 소프트웨어 정의 라디오에 PortaPack을 추가하고 랩톱을 그대로 두십시오! PortaPack은 HackRF에 연결되고 터치 스크린 LCD, 내비게이션 컨트롤, 헤드폰 잭, 실시간 시계, 마이크로 SD 카드 슬롯,

USB 배터리를 추가하면 어디에서나 무선 스펙트럼을 탐색 할 수 있습니다. PortaPack 펌웨어는 HackRF의 빠른 ARM 프로세서에서 실행됩니다. 컴퓨터가 필요하지 않습니다 (펌웨어 재 프로그래밍 제외).



HAVOC 기능 포함

  • IQ 파일 재생

  • CTCSS로 마이크 FM 전송

  • CTCSS 디코더

  • 주파수 관리자 (카테고리 및 메모와 함께 SD 카드에서 저장 및로드)

  • 파일 관리자

  • "사운드 보드" 웨이브 파일 플레이어 (SD 카드/wav 디렉토리에 8 비트 모노 파일 넣기)

  • 지도보기가 있는 ADS-B 수신기

  • SSTV 송신기

  • 완전히 구성 가능한 전송 신호

  • POCSAG 송신기

  • POCSAG 수신기/디코더

  • 모스 송신기 (FM 톤 및 CW)

  • 일반 원격 인코더 용 OOK 송신기 (PT2262, 초인종, 원격 콘센트, 일부 차고 문 등)

  • RDS (무선 데이터 시스템) PSN, RadioText 및 시간 그룹 송신기

  • M10 및 M2K2 에 대한 기상 라디오 존데 수신기...

  • AFSK 수신기

  • AFSK 송신기 (Bell202 ..)

  • Nuoptix DTMF 동기화 송신기

  • TouchTunes 주크박스 범용 리모컨

  • LCR (Language de Commande Routier) 메시지 생성기

  • 가로등 제어 송신기 (CCIR 톤)

  • 비상 사태시 "죽은 놀이"

  • 완전히 구성 가능한 RF 신호 발생기

  • 피치로 RSSI 오디오 출력 (방향 찾기용)


사양

  • 저항성 터치 패널이있는 3.2 인치, 240x320 RGB LCD.

  • 4 방향 화살표 키, 회전 조그 휠 및 선택 버튼.

  • 설정 및 날짜/시간을 유지하기위한 코인 배터리.

  • 데이터 및 코드 저장을위한 마이크로 SD 카드 슬롯

2016 2 월 22 일 펌웨어 비디오에서 시연 된 일부 기능:

  • SSB, AM, 협대역 FM, 광대역 FM 오디오 수신, 스펙트럼 폭포 포함.

  • 광대역 (18MHz) 스펙트럼 분석 및 폭포.

  • 보트 (AIS), 자동차 (TPMS) 및 유틸리티 미터 트랜스폰더 (ITRON ERT) 모니터링.

  • HackRF 모드는 호스트 컴퓨터 SDR 소프트웨어와 함께 사용하기 위해 HackRF 펌웨어를 실행합니다.

  • 보다 정확한 튜닝을위한 PPM 보정.

  • 절전 모드는 디스플레이 만 끄면 전원이 절약됩니다.


Furrtek HAVOC 펌웨어가 매우 흥미로울 수도 있습니다!

일부 조립이 필요합니다..


PortaPack을 "HackRF 모드" 로 전환하면 HackRF는 컴퓨터 기반 SDR 소프트웨어로 계속 작동합니다.

PortaPack은 HackRF One과 만 호환됩니다. 이전 HackRF Jawbreaker 디자인과 호환되지 않습니다. HackRF에 RF 실드가 설치되어 있으면 PortaPack이 잘 맞아야합니다. HackRF Blue와의 호환성은 실험적입니다. 한 블루 소유자는 PortaPack 오디오 커패시터와베이스 밴드 헤더 사이의 사소한 기계적 간섭으로 좋은 결과를보고했습니다. HackRF Blue에 베이스 밴드 헤더가 설치되어 있지 않으면 기계적 문제가 없어야합니다.

PortaPack에는 외부 배터리가 필요합니다. USB 연결 배터리는 품질이 크게 다르지만 제대로 설계되지 않은 배터리는 전압 조정기 노이즈를 라디오에 주입 할 수 있지만 작동해야합니다.

PortaPack 및 HackRF One은 휴대용 햄 라디오 수신기를 교체하지 않습니다. 수신 감도는 밴드마다 다르지만 실제 햄 라디오 수신뿐만 아니라 수행하지는 않습니다.
