• 모델 번호: Compute Module 4 PoE Board
  • 데모 보드 유형: 팔
  • 브랜드 이름: Waveshare
  • 원산지: 중국
  • CM4 SOCKET: suitable for all variants of Compute Module 4
  • USB: 4 USB 3.2 Gen1 ports, Micro USB port
  • ETHERNET: Gigabit Ethernet RJ45 with PoE support
  • POWER INPUT: 7V~36V
  • POE: integrates 802.3af-compliant PoE circuit (5V/2.5A)
  • HEADER: Color-coded 40PIN GPIO header


설명
PoE 기능이 있는 라즈베리 파이 계산 모듈 4 IO 보드, CM4 의 모든 변형에 대해

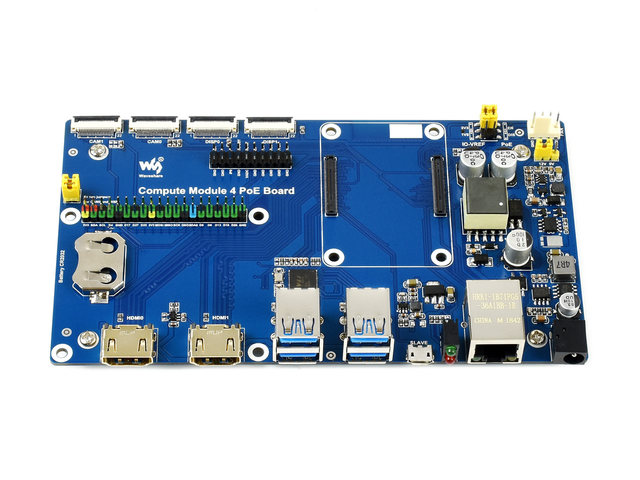

컴퓨팅 모듈 4 PoE 보드

라즈베리 파이 CM4 를 평가하거나 최종 제품에 통합하기에 적합

모든 컴퓨팅 모듈 4 변형에 대한 PoE베이스 보드

차이점은 무엇입니까

CM4 베이스 보드

인터페이스 수 및 규격

포이

기가비트
에쓰

40PIN
GPIO

PCIE

USB①

DSI

HDMI

CSI

RTC

팬
헤더

파워
입력

특징



×1

√

M.2 M

2.0×4

×1

×2

×2


5V

5V

미니 사이즈



×1

√

M.2 M

2.0×4

×1

×2

×2

√

5V

5V

미니 사이즈



×2

√


3.0×3

×1

×2

×2

√

5/12V

7-36V



√

×1


Gen2 × 1

2.0×2

×2

×2

×2

√

5/12V

7-36V

5G/4G 지원
RS232
RS485
ADC


√

×1

√

Gen2 × 1

2.0×4

×2

×2

×2

√

5/12V

5V

RS232
RS485


√

×1

√


3.0×4

×2

×2

×2

√

5/12V

7-36V



②

×1

√

Gen2 × 1

2.0×4

×2

×2

×2

√

12V

12V


참고

① USB 3.0 USB 3.2 Gen1 과 동일
② PoE 회로가없는 Raspberry Pi 공식 IO 보드에만 PoE 헤더가 있습니다. 즉, 공식 IO 보드에서 PoE 기능을 활성화하려면 추가 PoE 모듈이 필요합니다.
달리 명시되지 않는 한, 여기서 PoE 기능은 802.3af 호환 PoE 회로 (5V/2.5A) 를 통합하는 것을 의미합니다.
컴퓨팅 모듈과 연결 4

표준 CM4 소켓 및 색상 코드 라즈베리 파이 40PIN GPIO 헤더
컴퓨팅 모듈의 모든 변형에 적합 4

리치 주변 커넥터

CSI/DSI/RTC/HDMI/USB/ETH/TF 카드를 포함한 온보드 커넥터

응용 예

PoE 구동 라즈베리 파이 프로젝트 또는 기타 산업 컨텍스트에 적합

참조용으로만 CM4, 디스플레이 및 카메라는 포함되지 않습니다.
기내에있는 것

  1. CM4 소켓
    컴퓨팅 모듈 4 의 모든 변형에 적합

  2. 전원 입력
    7 ~ 36V 광역 전원 공급 장치

  3. 기가비트 이더넷 커넥터
    PoE를 지원하는 기가비트 이더넷 RJ45

  4. USB 노예 포트
    컴퓨팅 모듈 4 eMMC 변형으로 시스템 이미지 굽기 가능

  5. USB3.2 포트
    4x USB 3.2 Gen1 포트, USB 장치 연결 용

  6. HDMI 포트
    2x HDMI 포트, 듀얼 4K 30fps 출력 지원

  7. RTC
    RTC 배터리 홀더, 깨우기, 종료, 재부팅 등과 같은 RTC 관련 기능 허용

  8. CAM
    2x MIPI CSI 카메라 포트

  9. DISP
    2x MIPI DSI 디스플레이 포트

  10. 팬
    냉각 팬 연결, 속도 조정 및 측정 가능

  11. 팬 전원 선택
    팬을 구동하기위한 5V 또는 12V 전압

  12. IO-VREF/PoE 선택
    CM4 IO 로직 레벨: 3.3V 또는 1.8V
    PoE: 활성화 (EN) 또는 비활성화 (DIS)

  13. 40PIN GPIO 헤더

  14. CAM0 및 DISP0 I2C 버스
    CAM0 또는 DISP0 을 사용할 때 점퍼를 맞 춥니 다.

  15. 기타 구성

  16. 듀얼 LED 표시기
    빨간색: 라즈베리 파이 전원 표시기
    녹색: 라즈베리 파이 작동 상태 표시기

  17. TF 카드 슬롯 (하단)
    Compute Module 4 Lite를 시작하려면 사전 연소 시스템이있는 Micro SD 카드를 삽입하십시오.
