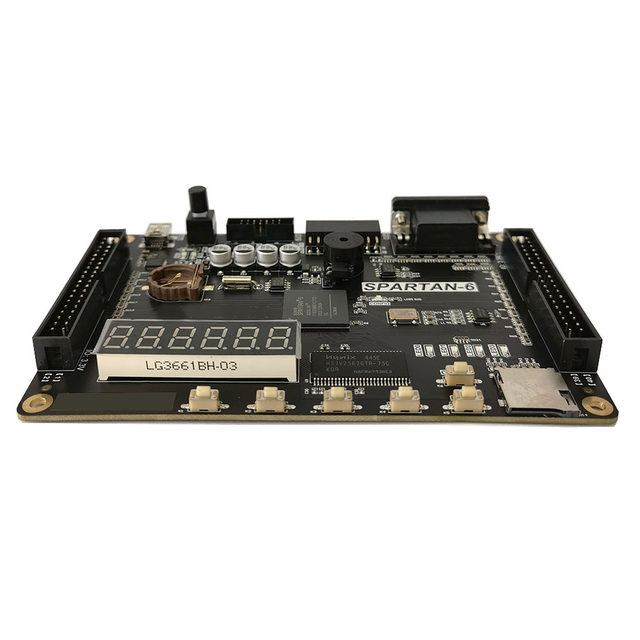

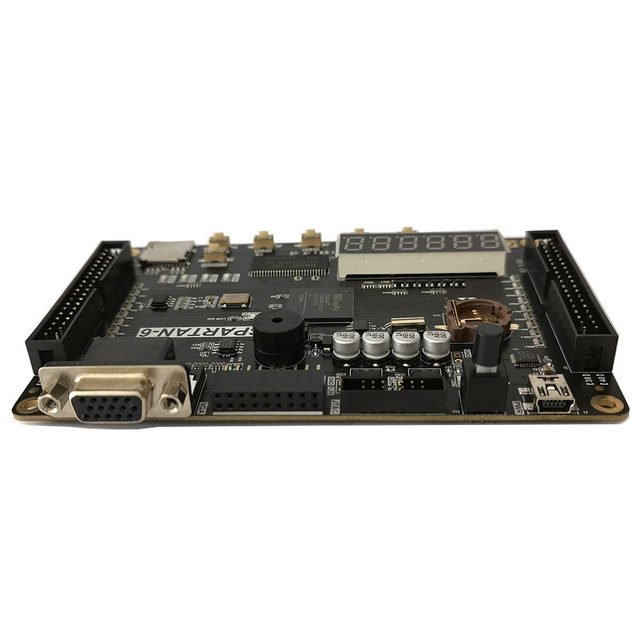

주요 매개 변수:

FPGA 칩: 메인 칩은 Xilinx Spartan6 XC6SLX9-2FTG256C, 칩은 BGA 패키지, 256 핀입니다. 핀 이름은 E3, G3 와 같은 문자 + 숫자 형식입니다.


전압: 5V, USB 인터페이스 전원 공급 장치.

크기: 90mm * 130mm

수정 발진기: 50M

PCB 레이어: 4 층

확장된 IO 번호: 68

SDRAM 용량: 256Mbit

플래시 용량: 16Mbit

VGA 색상: 65536

IO 포트 레벨: 3.3V

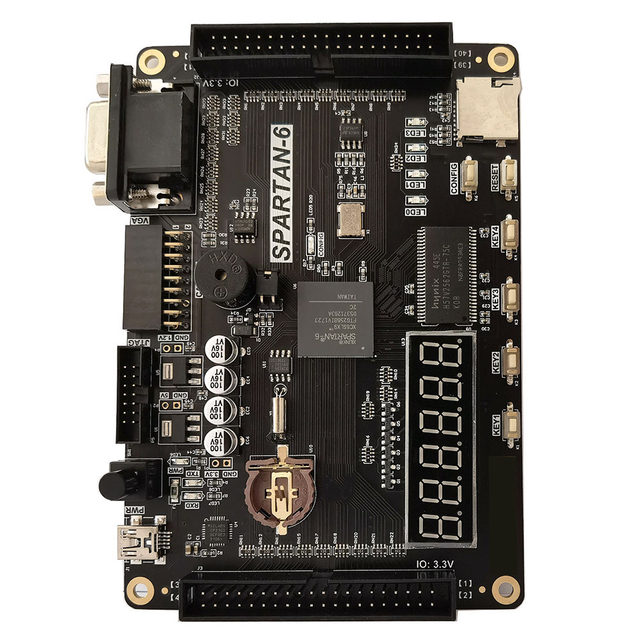

주변 장치 인터페이스:

1)USB 인터페이스 전원 공급 장치, 그것은 또한 USB 직렬 포트입니다.


2) 대용량 256Mbit SDRAM은 데이터 버퍼로 사용될 수 있습니다.


3) 16Mbit SPI FLASH는 FPGA 구성 파일 및 사용자 데이터 저장소로 사용할 수 있습니다.


4) 카메라 인터페이스, OV5640 과 같은 5 백만 픽셀 카메라를 연결할 수 있습니다.


5) 16bit VGA 인터페이스는 65536 색상을 지원하며 컬러 이미지 및 기타 정보를 표시 할 수 있습니다.


6) 배터리 홀더가있는 RTC 실시간 시계, 배터리 모델은 CR1220 입니다.


7) IIC 인터페이스 EEPROM 24LC04.


8) 4 개의 LED.


9) 4 개의 사용자 키.


10) FPGA 용 재설정 키, 재설정 프로그램.


11) FPGA 프로그램을 재구성하기 위해 CONFIG 키가 전용 FPGA_PROGRAM_B 핀에 연결됩니다.


12) 온보드 50M 활성 크리스탈은 개발 보드에 안정적인 클럭 소스를 제공합니다.


13) 2 개의 40 핀 표준 AX 확장 포트 (2.54mm 피치), 34 개의 IO 포트, 1 개의 5V 전원 공급 장치, 2 개의 3.3V 전원 공급 장치, 3 개의 GND. 4.3 인치 TFT 모듈 및 AD / DA 모듈과 같은 두 개의 확장 모듈을 동시에 연결할 수 있습니다.


14) JTAG 인터페이스, FPGA 디버깅 및 프로그램 경화.


15) MicroSD 카드 커넥터는 SPI 모드를 지원합니다.


16) 6 비트 디지털 튜브.






개발 보드 구조 설명:


전원 기능:

우리가 PCB를 설계 할 때, 독립적 인 GND 층을 위해 예약 된 4 층 PCB를 사용하여 완전한 개발 보드 지상면 보드의 안정성이 매우 우수합니다.


FPGA BANK 전압 및 코어 전압을 충족하기 위해 + 3.3 V, + 1.2 V 전원 공급 장치를 생산하는 두 LDO 칩을 통해 USB 전원 공급 장치가있는 개발 보드.


우리는 사용자가 보드의 전압을 확인할 수 있도록 개발 보드에 전원 테스트 포인트를 예약합니다.


보드 예약 2 개의 40 핀 표준 확장 인터페이스, 68 개의 IO 포트, 5V 및 3.3V 와 호환되며 DIY에 매우 적합합니다.

참고: IO 포트가 FPGA 핀에 연결되면 레벨은 3.3 V입니다. 5V 장치에 직접 연결하지 마십시오. 그렇지 않으면 FPGA를 구울 수 있습니다.


JTAG 인터페이스의 기능:

  • 컴파일 된 프로그램 (.Bit) 을 FPGA에 다운로드하십시오. 비트 파일이 FPGA에 다운로드되면 전원이 꺼지면 프로그램이 손실됩니다.


  • 플래시 구성 프로그램 (.mcs) 을 SPI 플래시로 다운로드하십시오. MCS 파일을 FLASH로 다운로드하면 전원 차단으로 프로그램이 손실되지 않으며 FPGA는 FLASH에서 구성 파일을 읽고 다시 전원을 켠 후 프로그램을 실행합니다.


고속 AD/DA 모듈:

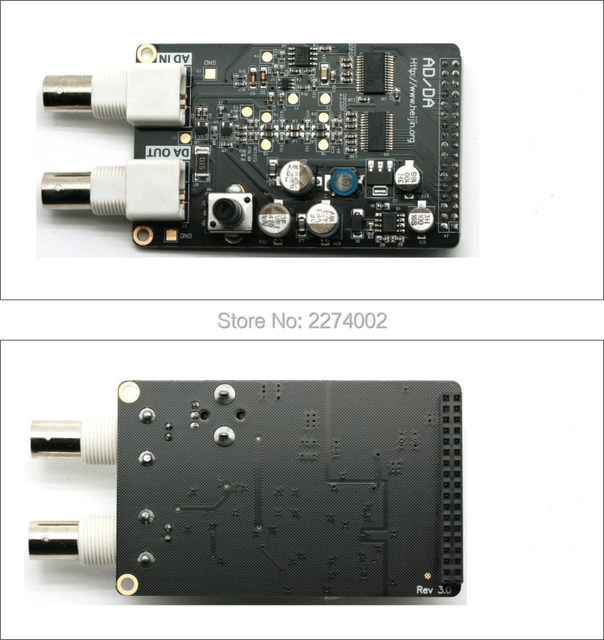

AD/DA 모듈의 하드웨어 구조:

4.3 인치 TFT LCD 화면의 주요 매개 변수:

크기: 4.3 인치

픽셀 표시: 480(RGB) * 272

인터페이스: RGB 24 비트

색상 심도: 16.7M

픽셀 간격 (mm): 0.198 * 0.198

활성 영역 (mm): 95.04 * 53.86

무게 (g): 44.065

LED 번호: 10 개의 LED


Bundle1 의 배송 목록:

  • 1 * FPGA spartan6 개발 보드

  • 1 * 전원 공급 장치 용 USB 케이블

  • 개발 보드 정보에는 PCB, 회로도, 샘플 프로그램 등이 포함됩니다 (다운로드 링크를 보내드립니다)


번들 2 의 배송 목록:

  • 1 * 스파르타 6 FPGA 개발 이사회

  • 1 * 전원 공급 장치 용 USB 케이블

  • 1*4.3 인치 TFT 모듈

  • 개발 보드 정보에는 PCB, 회로도, 샘플 프로그램 등이 포함됩니다 (다운로드 링크를 보내드립니다)


Bundle3 의 배송 목록:

  • 1 * 스파르타 6 FPGA 개발 이사회

  • 1 * 전원 공급 장치 용 USB 케이블

  • 1 * 고속 AD/DA 모듈

  • 개발 보드 정보에는 PCB, 회로도, 샘플 프로그램 등이 포함됩니다 (다운로드 링크를 보내드립니다)


Bundle4 의 배송 목록:

  • 1 * 스파르타 6 FPGA 개발 이사회

  • 1 * 전원 공급 장치 용 USB 케이블

  • 1*4.3 인치 TFT 모듈

  • 1 * 고속 AD/DA 모듈

  • 1 * BNC to BNC 케이블

  • 개발 보드 정보에는 PCB, 회로도, 샘플 프로그램 등이 포함됩니다 (다운로드 링크를 보내드립니다)


Bundle5 의 배송 목록:

  • 1 * 스파르타 6 FPGA 개발 이사회

  • 1 * 전원 공급 장치 용 USB 케이블

  • 1 * Xilinx 호환 플랫폼 케이블 USB (모델 DLC10)

  • 개발 보드 정보에는 PCB, 회로도, 샘플 프로그램 등이 포함됩니다 (다운로드 링크를 보내드립니다)



Xilinx의 매개 변수-호환프로그래머:



1. 칩:CY7C68013A.

2. 펌웨어 자동 업그레이드.

3.모든 Xilinx CPLD/FPGA 장치를 지원합니다.

4. ImpACT 및 ChipScope를 지원합니다.

5. JTAG 지원,슬레이브 직렬, SPI 세 다운로드 모드.

6. 대상 장치 다운로드 시계는 선택 사항이며 최대 24 MHz입니다.

7. 대상 장치 전압 1.2V-5V 호환, 대상 보드 I/O 전압에 자동 적응.

8. 여러 운영 체제 지원: XP,Win7,Win8, Win10,빨간 머리 엔터프라이즈 리눅스.

9.JTAG 신호 격리 처리, 장비를 보호합니다.


이전 버전과 새 버전의 차이점:



개발 보드와 호환되는 더 많은 모듈:
