개요

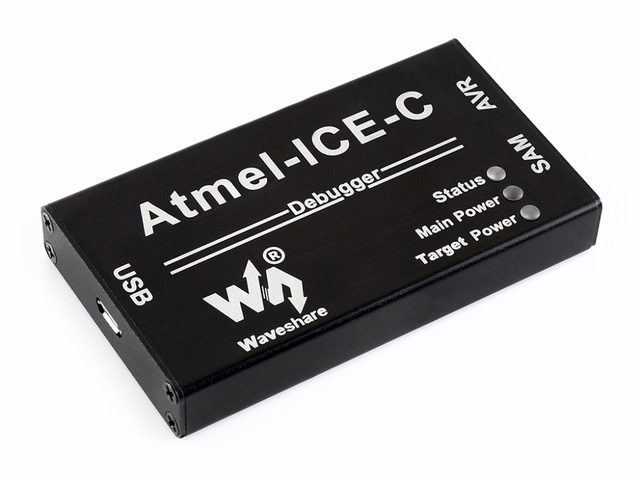

Atmel-ICE-C 강력한 Atmel-ICE에 대한 비용 효율적인 솔루션으로, 원래 ATMEL-ICE-PCBA 채택하고 내구성이 뛰어난 알루미늄 합금 인클로저와 함께 제공됩니다.

Atmel-ICE-C ATMEL-ICE 풀 키트와 동일한 기능과 사용성을 제공합니다. 온칩 디버그 기능을 갖춘 Atmel ARM® Cortex®-M 기반 Atmel SAM 및 AVR® 마이크로 컨트롤러를 디버깅 및 프로그래밍 할 수 있습니다.

주요 기능

• JTAG, SWD, PDI, TPI, aWire, SPI 및 debugWIRE 인터페이스 지원

• Atmel Studio에서 전체 소스 수준 디버깅

• 대상 마이크로 컨트롤러의 모든 내장 하드웨어 중단점을 지원합니다 (번호는 대상의 OCD 모듈에 따라 다름)

• 최대 128 개의 소프트웨어 중단점

• 5.5V 대상 작업에 1.62

• USB 전원

• ARM Cortex 디버그 커넥터 (10 핀) 핀 아웃과 AVR JTAG 커넥터 핀 아웃을 모두 제공합니다.

지원 소프트웨어

• Atmel Studio 6.2 이상 버전을 완벽하게 지원합니다.

• ICC8AVR 이상 버전을 직접 지원

• ICCAVR, CVAVR, IAR 등에서 생성 된 HEX 파일 프로그래밍을 지원합니다.

지원되는 장치

• JTAG 및 aWire 인터페이스 모두에서 모든 Atmel AVR 32 비트 MCU의 프로그래밍 및 온칩 디버깅

• JTAG 및 PDI 2 선 인터페이스 모두에서 모든 Atmel AVR XMEGA® 제품군 장치의 프로그래밍 및 온칩 디버깅

• JTAG 또는 debugWIRE 인터페이스에서 OCD를 지원하는 모든 Atmel AVR 8 비트 MCU의 JTAG 및 SPI 프로그래밍 및 디버깅

• SWD 및 JTAG 인터페이스 모두에서 모든 Atmel SAM ARM Cortex-M 기반 MCU의 프로그래밍 및 디버깅

• TPI 인터페이스를 지원하는 모든 Atmel tinyAVR® 8 비트 MCU 프로그래밍

자세한 것은 방문해 주세요 , , , ,

사양

물리적 인터페이스

Atmel-ICE-C 연결 옵션

참고:
어댑터 보드를 대상에 연결하는 동안 핀 1 (흰색 점 또는 사각형 솔더 패드로 표시) 에 주의하십시오.
Atmel-ICE-C 포함 된 어댑터 보드는 Atmel-ICE 풀 키트의 공식 어댑터와 호환됩니다.

① 10 핀 AVR JTAG 헤더

② 6 핀 AVR ISP/디버그와이어/PDI/aWire/TPI 헤더

SPI/디버그와이어

PDI

A와이어

TPI

10 핀 AVR ISP 헤더는 추가 무료 6 핀에서 10 핀 ISP 케이블을 통해서도 제공됩니다.

③ 10 핀 SAM JTAG/SWD 헤더

패키지 내용물

무게: 0.129 kg
