상품정보

  • Onboard: WiFi SoC ESP8266
  • WiFi protocol: 802.11b/g/n
  • Interface: 3-wire SPI, 4-wire SPI (default)
  • Operating voltage: 5V
  • Operating current: 50mA ~ 100mA
  • Supports: Arduino development
  • Provides: HTML host code
  • Supports2: BMP, JPEG, GIF, PNG, etc.
  • 브랜드 이름: Waveshare
  • 증명서: ROHS
  • 원산지: 중국
  • 모델 번호: e-Paper ESP8266 Driver Board
  • 힌트 관련 화학: 없음
  • 데모 보드 유형: 팔


WiFi SoC ESP8266 이 탑재된 범용 전자 종이 드라이버 보드, 다양한 웨이브 쉐어 SPI 전자 종이 원시 패널 지원

개요

이것은 WiFi 연결 덕분에 e-Paper 원시 패널 용 범용 드라이버 보드이며 WiFi를 통해 PC/스마트 폰의 이미지를 편리하게 표시 할 수 있습니다.

또한 다른 일반 Android 보드와 마찬가지로 Android 개발에도 사용할 수 있습니다.

기능

  • 온보드 ESP8266, Arduino 개발 지원

  • HTML 호스트 코드 제공

    • 원본 이미지의 Floyd-Steinberg 디더링 알고리즘, 더 많은 색상 조합, 향상된 그림자 렌더링 지원

    • BMP, JPEG, GIF, PNG 등 널리 사용되는 이미지 형식을 지원합니다.

    • 무선 애플리케이션에 쉽게 통합

  • E-Paper 드라이버 (오픈 소스) 제공

  • 개발 리소스 및 설명서 포함

사양

  • WiFi 프로토콜: 802.11b/g/n

  • 인터페이스: 3 선 SPI, 4 선 SPI (기본값)

  • 작동 전압: 5V

  • 작동 전류: 50mA ~ 100mA

  • 개요 치수: 29.57mm x 48.26mm

  • 장착 구멍 크기: 2.9mm

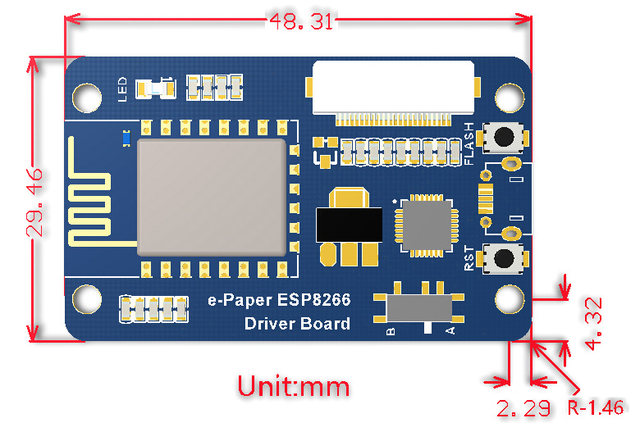

치수



사진

개발 자원

위키:

지원되는 전자 종이

부품 번호

색상

그레이 레벨

해상도

디스플레이 크기 (mm)

윤곽 치수 (mm)

전체 새로 고침 시간

부분 새로 고침 시간

인터페이스

블랙, 화이트

2

200x200

27.60 × 27.60

31.8 × 37.3

2

0.3

SPI

빨강, 검정, 흰색

2

200x200

27.60 × 27.60

31.8 × 37.3

8

N/A

SPI

노랑, 검정, 흰색

2

152x152

27.51 × 27.51

31.8 × 37.3

27

N/A

SPI

블랙, 화이트

2

250x122

48.55 × 23.71

59.2 × 29.2

2

0.3

SPI

빨강, 검정, 흰색

2

212x104

48.55 × 23.71

59.2 × 29.2

15

N/A

SPI

노랑, 검정, 흰색

2

212x104

48.55 × 23.71

59.2 × 29.2

15

N/A

SPI

블랙, 화이트

2

212x104

48.55 × 23.71

59.2 × 29.2

2

0.3

SPI

블랙, 화이트

2

264x176

57.29 × 38.19

70.4 × 45.8

6

N/A

SPI

빨강, 검정, 흰색

2

264x176

57.29 × 38.19

70.4 × 45.8

15

N/A

SPI

블랙, 화이트

2

296x128

66.89 × 29.05

79.0 × 36.7

2

0.3

SPI

빨강, 검정, 흰색

2

296x128

66.89 × 29.05

79.0 × 36.7

15

N/A

SPI

노랑, 검정, 흰색

2

296x128

66.89 × 29.05

79.0 × 36.7

15

N/A

SPI

블랙, 화이트

2

400x300

84.80 × 63.60

90.1 × 77.0

4

N/A

SPI

빨강, 검정, 흰색

2

400x300

84.80 × 63.60

90.1 × 77.0

15

N/A

SPI

노랑, 검정, 흰색

2

400x300

84.80 × 63.60

90.1 × 77.0

15

N/A

SPI

블랙, 화이트

2

600x448

118.80 × 88.26

125.4 × 99.5

3.5

N/A

SPI

빨강, 검정, 흰색

2

600x448

118.80 × 88.26

125.4 × 99.5

14

N/A

SPI

노랑, 검정, 흰색

2

600x448

118.80 × 88.26

125.4 × 99.5

26

N/A

SPI

블랙, 화이트

2

640x384

163.20 × 97.92

170.2 × 111.2

6

N/A

SPI

빨강, 검정, 흰색

2

640x384

163.20 × 97.92

170.2 × 111.2

16

N/A

SPI

노랑, 검정, 흰색

2

640x384

163.20 × 97.92

170.2 × 111.2

16

N/A

SPI

패키지 내용물

무게:0.01 kg

참고: 사진의 전자 용지 패널은 포함되지 않습니다.

  1. 전자 종이 ESP8266 드라이버 보드 x1

  2. 전자 종이 어댑터 x1

  3. 24PIN FFC x1
