설명

STM32 Nucleo 보드는 사용자가 성능, 전력 소비 및 기능의 다양한 조합 중에서 선택하여 STM32 마이크로 컨트롤러 라인으로 새로운 아이디어를 시도하고 프로토 타입을 제작할 수있는 저렴하고 유연한 방법을 제공합니다. 아두이노™연결 지원 및 ST Morpho 헤더를 사용하면 다양한 특수 방패를 사용하여 STM32 Nucleo 개방형 개발 플랫폼의 기능을 쉽게 확장 할 수 있습니다.

STM32 Nucleo 보드는 ST-LINK/V2-1 디버거와 프로그래머를 통합하므로 별도의 프로브가 필요하지 않습니다.

STM32 Nucleo 보드에는 STM32 종합 소프트웨어 HAL 라이브러리와 함께 다양한 패키지 소프트웨어 예제가 제공되며 mbed 온라인 리소스에 직접 액세스 할 수 있습니다.

주요 기능

LQFP64 패키지가 포함된 STM32 마이크로 컨트롤러
두 가지 유형의 확장 리소스
- 아두이노 우노 개정 3 연결
- 모든 STM32 I/O에 대한 전체 액세스를위한 STMicroelectronectroncits Morpho 확장 핀 헤더
Mbed 사용 (// mbed.org)
SWD 커넥터가있는 온보드 ST-LINK/V2-1 디버거/프로그래머
- 키트를 독립형 ST-LINK/V2-1 사용하는 선택 모드 스위치
유연한 보드 전원 공급 장치
- USB VBUS 또는 외부 소스 (3.3 V, 5 V, 7 - 12 V)
- 전원 관리 액세스 포인트
3 개의 LED
- USB 통신 (LD1), 사용자 LED (LD2), 전원 LED (LD3)
두 개의 푸시 버튼: 사용자 및 RESET
USB 재 열거 기능: USB에서 지원되는 세 가지 인터페이스
- 가상 컴 포트
- 대용량 저장
- 디버그 포트
IAR를 포함한 광범위한 통합 개발 환경 (IDE) 의 지원™, Keil®, GCC 기반 IDE

사진

NUCLEO-F446RE 패키징 다시 보기

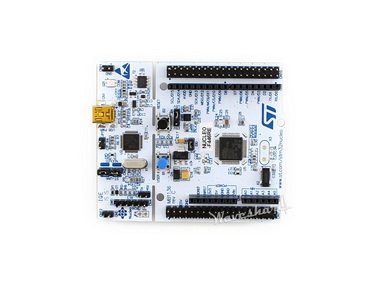

NUCLEO-F446RE 개발 이사회

온보드 기능

치수

디자인 지원

용 기술 문서, 소프트웨어 및 개발 도구, 하드웨어 리소스NUCLEO-F446RE 공식 페이지 o n www.st.com 자세한 정보를 보려면: www.st.com/web/catalog/tools/FM116/SC959/SS1532/LN1847/PF262063

패키지 포함

NUCLEO-F446RE × 1
