그것은 무엇입니까?

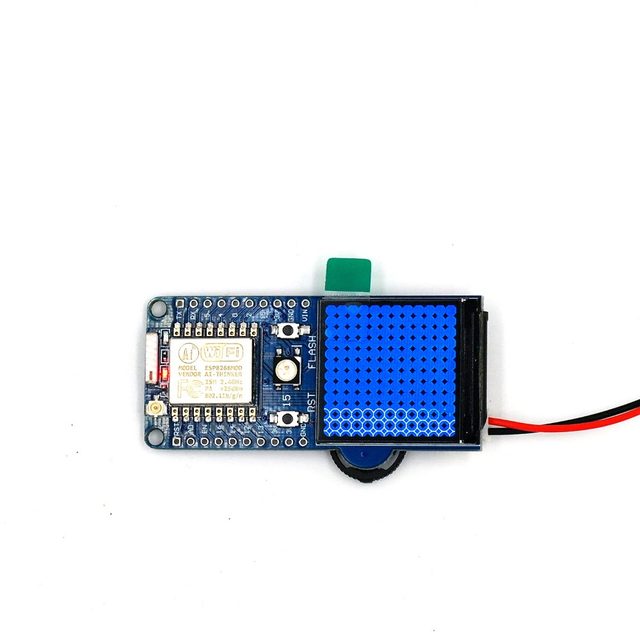

D-duino 의미 "디스플레이 Duino" D-duino-V6 = ESP8266 + TFT 화면 그것은 esp8266 개발 보드입니다.

왜 만들었습니까?

2015 년부터 D-duino 프로젝트를 시작했습니다. 너는 내 것을 확인할 수있다. (https://dstike.com/blogs/news/about-those-copycat-products-of-mine) 내가 만든 과거 버전을 볼 수 있습니다. 과거의 모든 버전은 0.96 OLED와 1.3 OLED를 중심으로 진행되었습니다. D-duino 지원 컬러 TFT 스크린을 만들 때입니다.

GPO 및 하드웨어 정보:

• 디스플레이: ST7789 1.3 "화면

• 디스플레이 SDA(MOSI): GPIO 4

• 디스플레이 SCL/SCK: GPIO 5

• 디스플레이 DC: GPIO 0

• 디스플레이 RST: GPIO2

• 배경 LED 표시: GPIO16 (낮음) 배경 닫기)

• 해상도: 240*240

• WS2812b LED: GPIO 15

• 버튼 업: GPIO 12

• 버튼 다운: GPIO 13

• 버튼 선택: GPIO 14

모든 ESP8266 핀이 끊어집니다.

무엇이 특별할까요?

• ~ 120mA 전력 사용량

• LM39100 저전압 저 드롭 아웃 조정기

• 모든 GPIO 브레이크아웃 및 3.3 및 5V 출력

• 배터리 충전 상태를 나타내는 2 개의 LED (빨간색: 충전, 녹색: 전체)

• 보호: 짧은, 과충전, 과방전, 온도, 역

튜토리얼

1. 에 대한 설치 환경

2. 설치

https://github.com/lspoplove/Arduino-ST7789-Library

3. 아다 프루트 설치

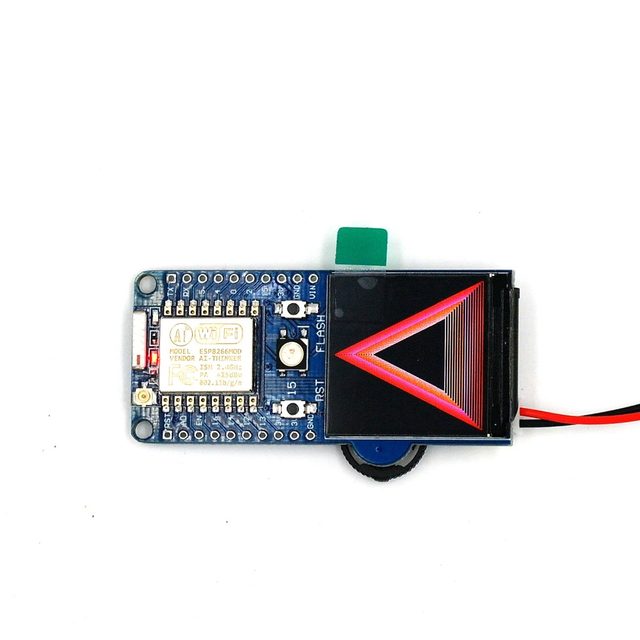

4. 업로드

https://github.com/lspoplove/Arduino-ST7789-Library/tree/master/examples/graphicstest
