• 모델 번호: RPi Relay Board
  • 데모 보드 유형: 팔
  • 브랜드 이름: Waveshare
  • 근원: CN (정품)
  • Supports: Raspberry Pi A+/B+/2B/3B/3B+
  • High quality relays: loads up to 250VAC/5A, 30VDC/5A
  • Photo coupling isolation: prevent interference from high voltage circuit
  • Onboard LEDs: for indicating relays status
  • Relay control jumper: to control the relays by custom pins other than the default pins
  • Comes with development resources: including examples in wiringPi, WebioPi, shell, python, and bcm2835
  • Photocoupler: PC817
  • Model Name: RPi Relay Board


라즈베리 파이 확장 보드, 전원 릴레이

개요

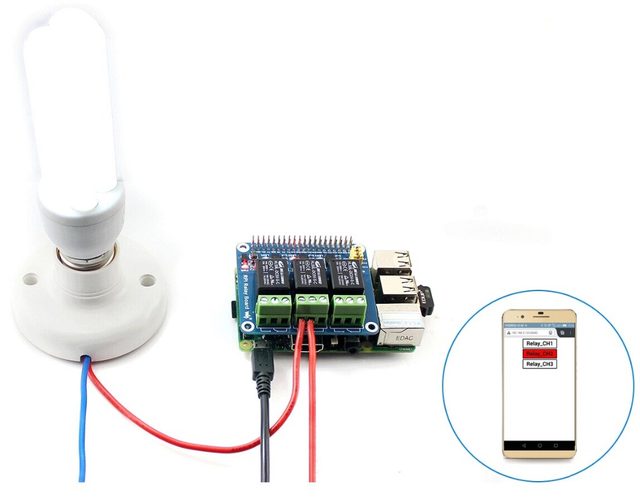

RPi 릴레이 보드는 Pi에 고전압/고전류 장치를 제어 할 수있는 기능을 제공하여 일반 가전 제품을 쉽게 지능적으로 만듭니다.

RPi 릴레이 보드 기능

  • 라즈베리 파이 A +/B +/2B/3B/3B + 지원
  • 하이 퀄리티 릴레이, 최대 250VAC/5A, 30VDC/5A 부하
  • 사진 커플링 분리, 고전압 회로의 간섭 방지
  • 릴레이 상태를 나타내는 온보드 LED
  • 릴레이 제어 점퍼, 기본 핀 이외의 사용자 정의 핀으로 릴레이를 제어 할 수 있음
  • WiringPi, WebioPi, 셸, 파이썬 및 bcm2835 의 예를 포함한 개발 리소스가 제공됩니다.

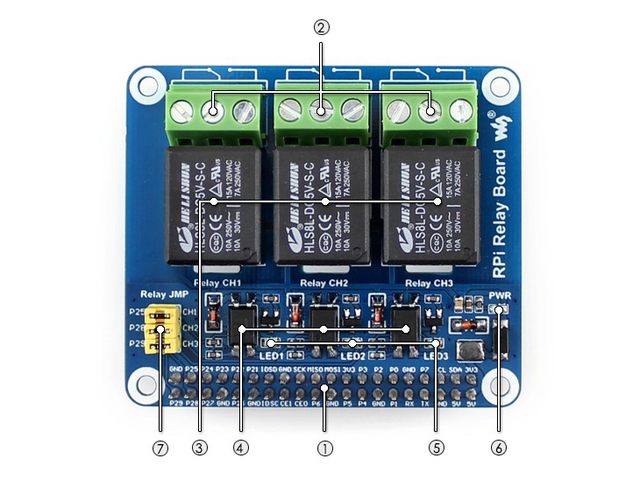

RPi 릴레이 보드의 내용

RPi-Relay-Board-intro

  1. 라즈베리 파이 GPIO 인터페이스:라즈베리 파이 연결 용
  2. 릴레이 나사 단자:대상 장치 연결 용
  3. 릴레이
  4. 포토 커플러:PC817
  5. 릴레이 표시기
    • LED 켜기: 릴레이 NC가 열리고 NO가 닫힙니다.
    • LED 꺼짐: 릴레이 NC가 닫히고 NO가 열림
  6. 전원 표시기
  7. 릴레이 제어 점퍼
    • 짧은 점퍼: 예제 코드에 사용 된 기본적으로 I/O로 릴레이를 제어합니다.
    • 점퍼 열기: 점퍼 와이어를 통해 사용자 정의 I/O로 릴레이 제어

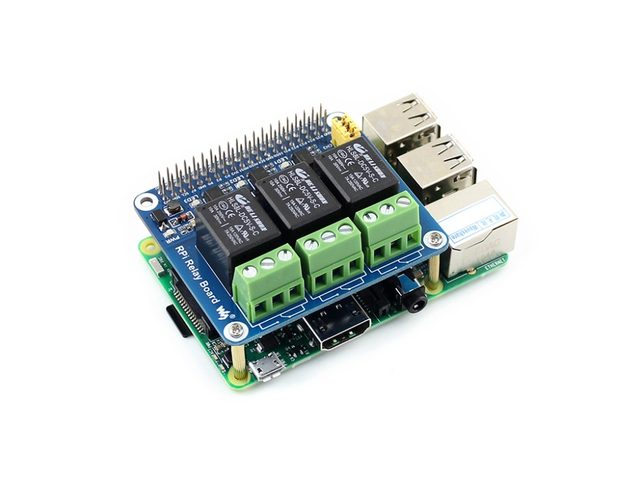

사진

RPi-Relay-Board-1RPi-Relay-Board-2RPi-Relay-Board-3

1

치수

RPi-Relay-Board-size

개발 자원

위키:

패키지 내용물

  1. RPi 릴레이 보드 x 1
  2. RPi 나사 팩 (2 개) x 1
