설명

개요

이것은 SX1268 을 기반으로 한 라즈베리 파이 LoRa HAT, 470MHz 주파수 대역 커버. 그것은 데이터 전송 5km 통해 직렬 포트.

활용하여 차세대 LoRa 확산 스펙트럼 조음 기술, 통신 거리 입니다 만큼 5km, 또한 자동 반복 전송. 기타 기능으로는 웨이크 온 라디오, 무선 구성, 통신사 감지, 통신 키 등이 있습니다.

일반 LoRa 모듈과 비교하여 SX1268 LoRa hat은 더 긴 통신 거리, 높은 속도, 낮은 소비, 더 나은 안전 및 간섭 방지를 달성합니다. 산업용 제어, 스마트 홈, 데이터 수집 등 다양한 용도로 적합합니다.

특징

• 표준 라즈베리 파이 40 핀 GPIO 확장 헤더, 라즈베리 파이 시리즈 보드 지원
• 온보드 CP2102 USB-UART 변환기, 직렬 디버깅 용
• UART 제어 인터페이스, Arduino/STM32 와 같은 호스트 보드 연결용
• 4x LED 표시기, 모듈 상태 확인 용이
• LoRa 확산 스펙트럼 변조 기술, 최대 84 개 사용 가능한 신호 채널, 긴 통신 거리, 간섭보다 강력함
• 자동 다중 레벨 반복, 초장 거리 통신에 적합, 동일한 지역에서 멀티 네트워크 가능
• 배터리 전원 애플리케이션에 이상적, 깊은 수면 및 무선 켜기와 같은 저전력 소비 기능
• 검색되지 않는 맞춤형 통신 키, 사용자 데이터의 보안을 크게 향상시킵니다.
• LBT 지원, 전송 전 신호 채널 소음 모니터링, 극한 환경에서 성공 비율 크게 향상
• RSSI 신호 강도 표시 지원, 신호 품질 평가, 네트워크 튜닝
• 무선 명령/데이터 패킷을 보내고 모듈 매개 변수를 원격으로 구성하거나 검색하여 무선 매개 변수 구성 지원
• 고정 지점 전송, 방송, 신호 채널 모니터 지원
• 개발 리소스 및 매뉴얼 제공 (라즈베리 파이/STM32 예제)

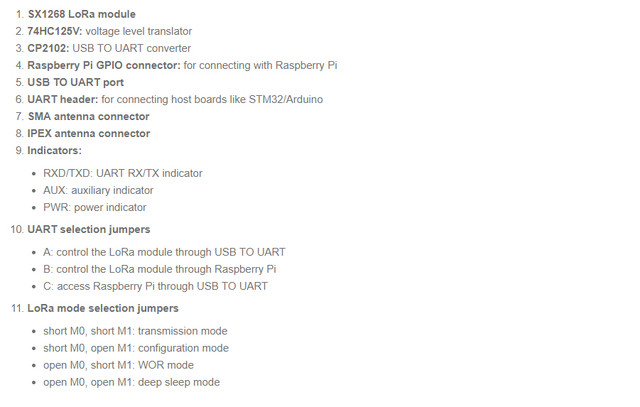

무엇을 보드

개발 리소스

Wiki:Www.waveshare.com/wiki/SX1268_470M_LoRa_HAT

선택 가이드

	SX1268 470M LORA 모자	SX1268 433M LORA 모자	SX1262 868M LORA 모자	SX1262 915M LORA 모자
RF 모듈	SX1268		SX1262
주파수	410.125 ~ 493.125MHz		850.125 ~ 930.125MHz
안테나	470MHz 안테나 (2dBi)	433MHz 안테나 (2dBi)	868MHz 안테나 (2dBi)	915MHz 안테나 (2dBi)
라디오 박동	0.3kbps ~ 62.5kbps (프로그래밍 가능)
송신 전력	22.0dBm (10/13/17/22dBm 프로그래밍 가능)
수신 감도	-147dBm (무선 속도 2.4kbps)
전력 소비	전송 전류: 110mA (과도 소비) 수신 전류: 11mA 수면 전류: 2uA (LoRa 모듈 소프트웨어 차단)		전송 전류: 133mA (과도 소비) 수신 전류: 11mA 수면 전류: 2uA (LoRa 모듈 소프트웨어 차단)
통신 인터페이스	UART (TTL 레벨)
향합니다	1200bps ~ 115200bps (기본적으로 9600bps)
패킷 길이	240 바이트 (32/64/128/240 바이트 프로그래밍 가능)
캐시	1000 바이트
실험 범위	5km (조건: cloudless 및 wild, 고도 2.5m, 안테나 게인 5dBi, 무선 속도 2.4kbps)
전원	5V
로직 레벨	3.3V/5V
작동 온도	-40 ~ 85 °
신청	스마트 홈, 산업용 센서, 빌딩 자동화, 스마트 미터 및 기타 IoT 응용 프로그램
적용 지역	중국	유럽, 아시아, 아프리카		미국, 오세아니아, 아시아
	참고: 참조 용으로 만 주문하기 전에 로컬 지원 LoRa 밴드를 확인하십시오.

패키지 내용

무게:0.069 kg
