LCD

800x480 높은 하드웨어 해상도
저항성 터치 컨트롤
라즈베리 파이, BB 블랙과 같은 인기있는 미니 PC 및 일반 데스크톱 컴퓨터를 지원합니다.
- 라즈베리 파이와 함께 작동 할 때 Raspbian/Ubuntu/Kali/Retropie/WIN10 IOT, 드라이버 무료 지원
- 컴퓨터 모니터로 작업 할 때 Windows 10/8 을 지원합니다. 1/8/7, 싱글 터치 및 드라이버 무료
전력 소비를 줄이기 위해 백라이트를 끌 수 있습니다

참고: 다음 미니 PC와 함께 LCD를 사용하려면 추가 케이블이 필요하며 별도로 구입해야합니다.

라즈베리 파이 제로: HDMI 케이블,
BB 블랙: HDMI 케이블

추가 정보:

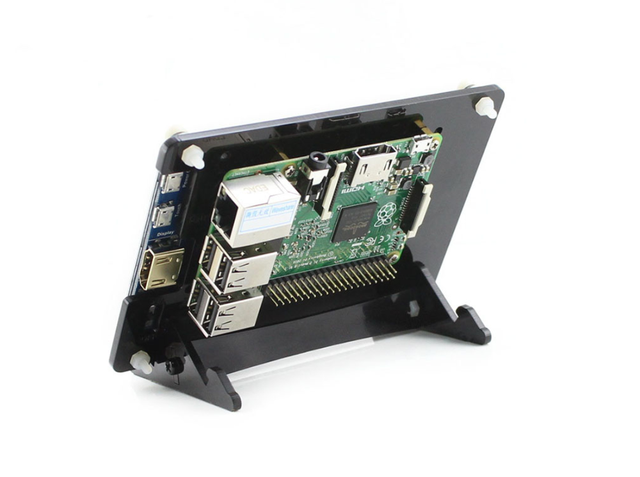

케이스

소재: 하이 퀄리티 바이컬러 아크릴, 흑인과 백인
하단 홀더, 45 ° 또는 60 ° 기울기 각도 옵션 제공
라즈베리 파이 B/A +/B +/2B 용 장착 구멍 기능 /3B/3B +, 바나나 프로

추가 정보:

사진

라즈베리 파이 4 에 연결

라즈베리 파이 3B + 에 연결

라즈베리 파이 제로 W에 연결

* HDMI에서 미니 HDMI 어댑터 및 USB 타입 A에서 마이크로 USB 어댑터 케이블 필요하며 별도로 구입해야합니다.

다양한 미니 PC에 연결하기

개발 자원

설치 방법:

위키:

패키지 내용물

무게:0.27 kg

5 인치 HDMI LCD (B) x 1
HDMI 케이블 x 1
HDMI to 마이크로 HDMI 어댑터 x 1
마이크로 B 플러그 케이블에 USB 타입 A 플러그 x 1
터치 펜 x 1
RPi 나사 팩 (4 개) x 1
5 인치 LCD 타입 B x 1 용 바이 컬러 케이스
나사 팩 x 1
빠른 시작 시트 x1

7+8

FAQ

왜 LCD가 내 Raspbian에서 작동하지 않습니까? Raspberry Pi 공식 이미지와 함께 LCD를 사용하려면 드라이버를 먼저 설치해야합니다. 사용 설명서를 참조하십시오.
그러나 첫 번째 테스트의 경우 제공된 이미지를 직접 사용할 수 있습니다. 왜 LCD가 Waveshare 제공 이미지와 함께 작동하지 않습니까? 하드웨어 연결이 올바르고 잘 연결되었는지 확인하십시오.
TF 카드의 이미지가 올바르게 구워졌는지 확인하십시오.
PWR은 계속 켜져 있고 라즈베리 파이가 성공적으로 시작될 때 ACT는 계속 깜박입니다. 두 개의 LED가 모두 켜져있는 경우, 이미지가 잘못 구웠거나 TF 카드가 잘못 접촉했을 수 있습니다. 어떤 전원 공급 장치를 사용해야합니까? USB 연결 이외의 라즈베리 파이에는 5V/3A 전원 어댑터를 사용하는 것이 좋습니다. 그렇지 않으면 PC의 USB 포트에 전원이 충분하지 않아 Pi가 시작되지 못할 수 있습니다.
10 인치 대각선 이상의 대형 LCD의 경우 LCD에 전원을 공급하기 위해 다른 독립형 전원 어댑터도 필요합니다.

자세한 내용은 위키 페이지를 확인하십시오.

선택 가이드

부품 번호	해결책	디스플레이 인터페이스	함께 사용하기 위해	치수 (MM)	터치 패널 유형	강화 유리 커버	디스플레이 기술.	소리	인기 게임 콘솔들	어떻게 느끼는가
GPIO 디스플레이
	320×240	SPI	파이	파이 3B + 로	저항성	×	TFT	×	×	★☆
	320×240	고속 SPI	파이	파이 3B + 로	저항성	×	TFT	×	×	★★
	480×320	SPI	파이	파이 3B + 로	저항성	×	IPS	×	×	★★☆
	480×320	고속 SPI	파이	파이 3B + 로	저항성	×	TFT	×	×	★★★
	480×320	고속 SPI	파이	96 × 61	저항성	×	TFT	×	×	★★★
HDMI / Type-C 디스플레이
	480×320	HDMI	파이	파이 3B + 로	저항성	×	IPS	√	√	★★★☆
	480×800	HDMI	파이	99 × 58	저항성	×	IPS	√	×	★★★★
	800×480	HDMI	파이뿐만 아니라	106 × 68	용량 성	×	IPS	√	√	★★★★☆
	800×480	HDMI	파이	121 × 78	저항성	×	TFT	×	×	★★★★
	800×480	HDMI	파이뿐만 아니라	121 × 76	저항성	×	TFT	×	×	★★★★☆
	800×480	HDMI	파이뿐만 아니라	121 × 76	저항성	×	TFT	√	√	★★★★☆
	800×480	HDMI	파이뿐만 아니라	121 × 76	용량 성	√	TFT	√	√	★★★★☆
	1080×1920	HDMI	파이뿐만 아니라	140 × 75	용량 성	√	아몰레드	√	×	★★★★★
	1024×600	HDMI	파이	165 × 107	저항성	×	IPS	×	×	★★★★
	800×480	HDMI	파이뿐만 아니라	165 × 107	용량 성	×	TFT	×	×	★★★★☆
	1024×600	HDMI	파이뿐만 아니라	165 × 107	용량 성	×	IPS	×	×	★★★★★
	1024×600	HDMI	파이뿐만 아니라	165 × 107	용량 성	※	IPS	√	√	★★★★★
	1024×600	HDMI	파이	235 × 144	저항성	×	TFT	×	×	★★★★
	1280×800	HDMI	파이뿐만 아니라	274 × 187	용량 성	√	IPS	×	×	★★★★★
	1024×600	HDMI	파이뿐만 아니라	257 × 162	용량 성	×	TFT	√	×	★★★★☆
	1920×1080	HDMI	파이뿐만 아니라	285 × 182	용량 성	√	IPS	√	√	★★★★★
	1920×1080	HDMI	파이뿐만 아니라	330 × 208	용량 성	√	IPS	√	√	★★★★★
	1920×1080	HDMI	파이뿐만 아니라	387 × 232	용량 성	√	IPS	√	√	★★★★★
	1920×1080	HDMI / Type-C	파이뿐만 아니라	373 × 238	용량 성	√	IPS	√	√	★★★★★

참고:

파이 3B + 는 라즈베리 파이 3 모델 B + 를 의미합니다
LCD가 비디오를 재생하기위한 것이라면 더 나은 경험을 위해 HDMI 디스플레이 인터페이스가있는 것을 선택하십시오.
강화 유리 커버 ※: 강화 유리 커버가 특징이며, 일반 화면 덮개를 사용합니다.

보세요:

불법 복제 방지

주의: 이 제품은 특허에 의해 보호되며, 복제/모조품을 만드는 사람은 법에 따라 책임을 져야한다.

1 세대 Raspberry Pi가 출시 된 이래로 Waveshare는 Pi를위한 다양한 환상적인 터치 LCD를 설계, 개발 및 생산하기 위해 노력해 왔습니다. 불행히도 시장에는 불법 복제/노크 제품이 꽤 있습니다. 일반적으로 초기 하드웨어 개정판의 일부 불량 복사본이며 지원 서비스가 제공되지 않습니다.

불법 복제 제품의 피해자가되지 않도록 구매할 때 다음 기능에주의하십시오.

제품 인증

HDMI 인증
