설명

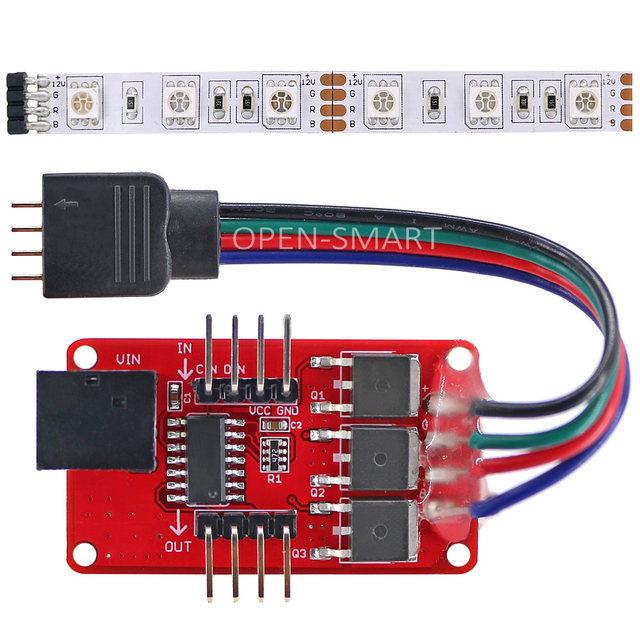

P9813 을 기반으로, 캐스케이드 가능한 풀 컬러 RGB LED 스트립 드라이버 모듈입니다. 2 개의 신호선과 2 개의 전원선만으로 5 미터의 풀 컬러 (RGB) LED 스트립을 제어 할 수 있으며 더 많은 LED 스트립을 제어하기 위해 함께 계단식으로 연결할 수도 있습니다.

LED 스트립의 색상을 변경하기 위해 빨간색, 녹색, 파란색 채널의 PWM 듀티 사이클을 설정하기위한 프로그램을 수정하십시오. 가드 레일 제어, 실내 장식 및 기타 경우에 널리 사용됩니다. 5V MCU 시스템에 적합/Arduino에 적합합니다.

특징:

-작동 전압: 4.5-5.5VDC;

-드라이버 IC 온보드: P9813 드라이버;

-외부 전원 공급 장치 전압: 9-24VDC;

-작동 전류: 6A (MAX);

-계단식;

-표준 4 와이어 전자 벽돌 인터페이스;

-LED 스트립 인터페이스: 2.54-4P, 나사없이 LED 스트립의 케이블에 직접 연결할 수 있습니다, 사용하기 쉽습니다;
