• 모델 번호: 0.95inch RGB OLED (B)
  • 데모 보드 유형: 팔
  • 브랜드 이름: Waveshare
  • 근원: CN (정품)
  • Driver Chip: 1331
  • Resolution: 96*64
  • Display Size: 0.95inch
  • Colors: 65K colorful


설명


0.95 인치 RGB OLED, SPI 인터페이스, 직선/수직 핀헤더

주요 매개 변수


드라이버 칩

1331

인터페이스

SPI

해상도

96×64

디스플레이 크기

0.95 인치

색상

65K 다채로운

가시각

>160°

작동 온도. (℃)

-20~70

저장 온도. (℃)

-30~80

작동 전압

3.3V / 5V

적용 가능성

라즈베리 파이/제트슨 나노/STM32 와 같은 하드웨어 플랫폼/아두이노와 호환

인터페이스


PIN NO.

기호

설명

1

VCC

전원 양극 (3.3 ~ 5V 전원 입력)

2

GND

그라운드

3

NC

NC

4

DIN

데이터 입력

5

클락

시계 신호 입력

6

CS

칩 선택, 낮은 활성

7

D/C

명령 신호, 명령의 낮은 수준, 데이터의 높은 수준

8

레스

재설정 신호, 낮은 활성

주문 정보

0.95 인치 RGB OLED는 온보드 핀 헤더에 2 가지 옵션을 제공합니다.

  • 0.95 인치 RGB OLED (A): 곡선/수평 핀헤더

  • 0.95 인치 RGB OLED (B): 직선/수직 핀헤더

다운로드

개발 자원:데모 코드, 회로도, 데이터 시트 등
위키:Www.waveshare.com/wiki/0.95inch_RGB_OLED_ (B)

사진

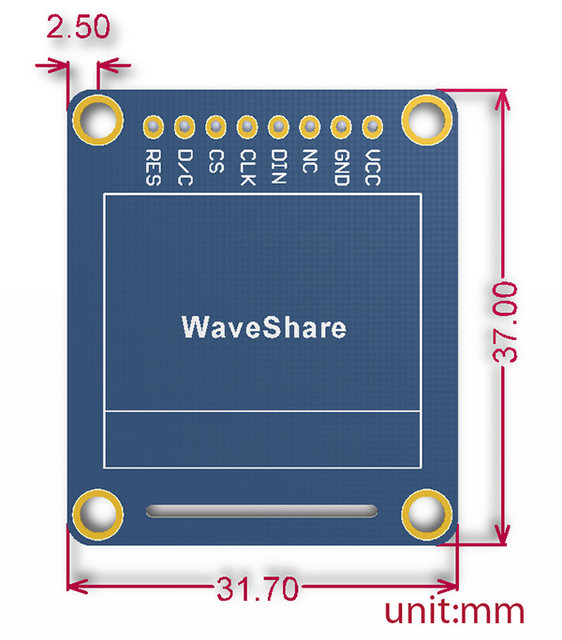

차원

선택 가이드


부품 번호

유형

컬러

해상도

디스플레이 크기 (MM×MM)

인터페이스

드라이버

차원 (MM×MM)

핀헤더

0.91 인치 OLED 모듈

OLED

화이트

128×32

22.38×5.58

I2C

1306

36.0×12.5

PH2.0 커넥터

0.95 인치 RGB OLED (A)

OLED

65K 다채로운

96×64

20.14×13.42

SPI(4 선 SPI)

1331

31.7×37.0

각진/수평

0.95 인치 RGB OLED (B)

OLED

65K 다채로운

96×64

20.14×13.42

SPI(4 선 SPI)

1331

31.7×37.0

직선/수직

0.96 인치 LCD 모듈

IPS

65K 다채로운

160×80

21.70×10.80

4 와이어 SPI

ST7735S

32.5×26.0

PH2.0 커넥터

0.96 인치 OLED (A)

OLED

1/4 노란색 섹션, 3/4 파란색 섹션

128×64

21.7×11.2

3 선 SPI, 4 선 SPI, I2C

1306

33.0×33.5

각진/수평

0.96 인치 OLED (B)

OLED

1/4 노란색 섹션, 3/4 파란색 섹션

128×64

21.7×11.2

3 선 SPI, 4 선 SPI, I2C

1306

33.0×33.5

직선/수직

1.14 인치 LCD 모듈

IPS

65K 다채로운

240×135

24.91×14.86

4 와이어 SPI

ST7789

35.0×32.0

PH2.0 커넥터

1.28 인치 LCD 모듈

IPS

65K 다채로운

240×240

Φ32.4mm

4 와이어 SPI

GC9A01

40.4×37.5
Φ37.5

PH2.0 커넥터

1.3 인치 LCD 모듈

IPS

65K 다채로운

240×240

23.40×23.40

4 와이어 SPI

ST7789

45.0×31.0

PH2.0 커넥터

1.3 인치 OLED (A)

OLED

블루

128×64

29.42×14.7

3 선 SPI, 4 선 SPI, I2C

SH1106

40.5×37.5

각진/수평

1.3 인치 OLED (B)

OLED

블루

128×64

29.42×14.7

3 선 SPI, 4 선 SPI, I2C

SH1106

40.5×37.5

직선/수직

1.3 인치 OLED 모듈 (C)

OLED

화이트

64×128

14.70×29.42

4 와이어 SPI, I2C

SH1107

30.0×39.5

PH2.0 커넥터

1.5 인치 OLED 모듈

OLED

흰색 (16 그레이 스케일)

128×128

26.86×26.86

4 와이어 SPI, I2C

1327

44.5×37.0

PH2.0 커넥터

1.5 인치 RGB OLED 모듈

OLED

65K 다채로운

128×128

26.86×26.86

3 선 SPI, 4 선 SPI

1351

44.5×37.0

PH2.0 커넥터

1.54 인치 LCD 모듈

IPS

65K 다채로운

240×240

27.72×27.72

4 와이어 SPI

ST7789

50.0×35.0

PH2.0 커넥터

1.8 인치 LCD 모듈

TFT

65K 다채로운

128×160

34.50×28.30

4 와이어 SPI

ST7735S

56.5×34.0

PH2.0 커넥터

2 인치 LCD 모듈

IPS

262K 컬러풀

240×320

30.60×40.80

4 와이어 SPI

ST7789

58.0×35.0

PH2.0 커넥터

2.4 인치 LCD 모듈

TFT

65K 다채로운

240×320

36.72×48.96

4 와이어 SPI

ILI9341

70.5×43.3

PH2.0 커넥터

참고: 0.96 인치 OLED는 정사이즈 듀얼 컬러 디스플레이가 아닌 노란색 상단 부분과 3/4 파란색 하단 부분으로 구성되어 1/4.


패키지 내용물



무게: 0.006 kg

  1. 0.95 인치 RGB OLED (B) x 1
