상품정보
- 브랜드 이름: Waveshare
- 데모 보드 유형: 팔
- 모델 번호: Core405R
- Category: STM32 MCU core board
- For use with: STM32F405Development & Prototyping
- Onboard MCU: STM32F405RGT6
- Features: clock circuit, USB power management, boot mode selection
- Debugging interface: 1 x USB
- Model Name: Core405R
Core405R # STM32F405RGT6 STM32F405 STM32 전체 IO가 포함된 Cortex-M3 평가 핵심 개발 보드
STM32 STM32F405RGT6 MCU 코어 보드, 전체 IO 확장기, JTAG/SWD 디버그 인터페이스
개요
Core405R 은 STM32 MCU 코어 보드입니다.STM32F405RGT6추가 확장을 지원합니다. STM32F 제품군으로 응용 프로그램 개발을 시작하는 데 이상적입니다.
최소한의 즉시 실행 시스템, 클럭 회로, USB 제어 회로, USB 커넥터 등을 통합합니다.
핀 헤더에서 모든 I/O 포트에 액세스할 수 있습니다.
JTAG/SWD 프로그래밍/디버깅 인터페이스
2.54mm헤더 피치, 응용 프로그램 보드에 연결할 수 있음
보드에있는 것
STM32F405RGT6:고성능 STM32 MCU 기능:
코어:Cortex-M4 32 비트 RISC
작동 주파수:168MHz, 210 DMIPS/1.25 DMIPS/MHz
작동 전압:1.8V-3.6V
패키지:LQFP64
추억:1MB 플래시, 192 + 4kB SRAM
MCU 통신 인터페이스:
3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN
1 x USB 2.0 HS/FS 장치/호스트/OTG 컨트롤러, 전용 DMA, 온칩 풀 스피드 PHY
1 x USB HS ULPI (외부 PHY 필요)
AD & DA 변환기:3 x AD (12 비트, 1μs, 16 채널 공유); 2 x DA (12 비트)
디버깅/프로그래밍:JTAG/SWD (직렬 와이어 디버그) 인터페이스 지원, IAP 지원
AMS1117-3.3:3.3V 전압 조정기
MIC2075-2:온보드 USB 전원 관리 장치
전원 공급 장치 스위치,5Vin 또는 USB 연결로 전원 공급
부팅 모드 선택,BOOT0 핀 구성용
전원 표시기
V버스 LED
재설정 버튼
8M 크리스탈
32.768K 크리스탈,교정 된 내부 RTC 용
JTAG/SWD 인터페이스:디버깅/프로그래밍
USB 커넥터,PC와 STM32 개발 보드 간의 USB 통신 설정에 사용
MCU 핀 확장기,추가 확장을 위해 확장 커넥터에서 VCC, GND 및 모든 I/O 핀에 액세스할 수 있습니다.
5Vin 핀 헤더,USB HOST/OTG를 사용할 때 5V 전원 공급 장치가 필요합니다
USB 점퍼
USB를 사용할 때 점퍼를 짧게
점퍼를 열어 관련 I/O 포트에서 연결 해제
VBAT 선택 점퍼
점퍼를 짧게하여 시스템 전원 공급 장치를 사용하십시오.
점퍼를 열어 VBAT를 배터리와 같은 외부 전원에 연결하십시오.

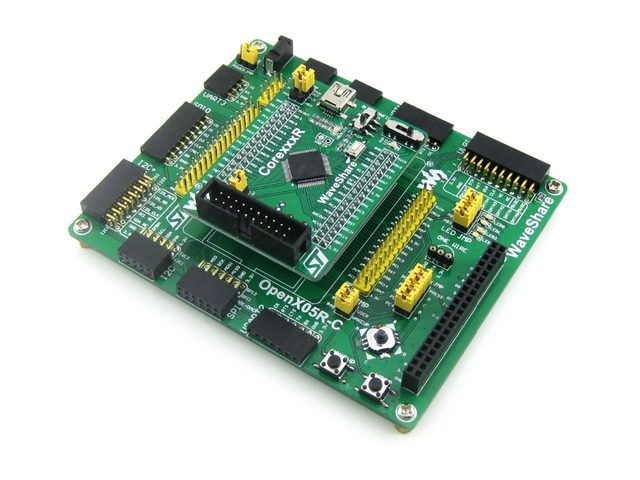

사진
참고:
사진의 마더 보드 또는 프로그래머/디버거는 가격에 포함되어 있지 않습니다.
Core405R 은 JTAG/SWD 디버깅 인터페이스를 제공하지만 디버깅 기능을 통합하지 않으므로 디버거가 필요합니다.
JTAG/SWD 인터페이스
그림 1, 그림 2 는 각각 JTAG, SWD 인터페이스의 헤더 핀을 보여줍니다.
그림 1.JTAG 헤더 핀아웃
그림 2.SWD 헤더 핀아웃
개발 자원
관련 소프트웨어 (KEIL 등)
C의 예
개략도 (PDF)
개발 문서
위키:Www.waveshare.com/wiki/Core405R
치수
패키지 포함
Core405R x 1
USB 타입 A에서 미니 B 케이블 x 1
소프트웨어 CD x 1
