모델 번호: SIM7070G Cat-M/NB-IoT/GPRS HAT (EN)
데모 보드 유형: 팔
브랜드 이름: Waveshare
근원: CN (정품)

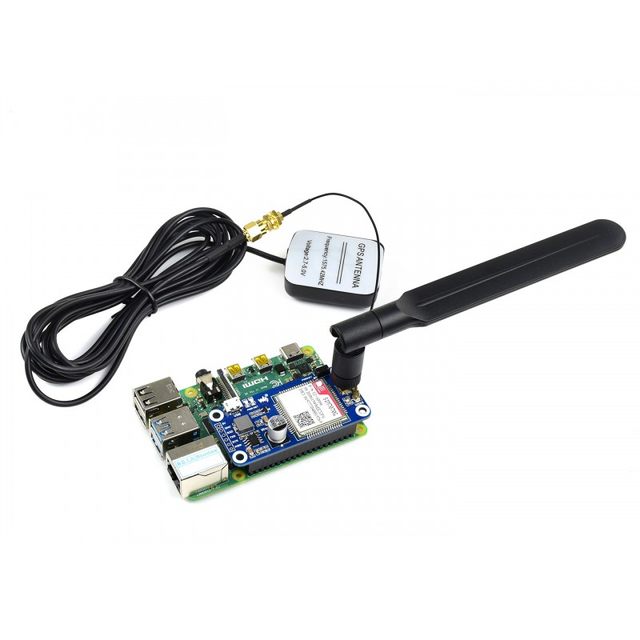

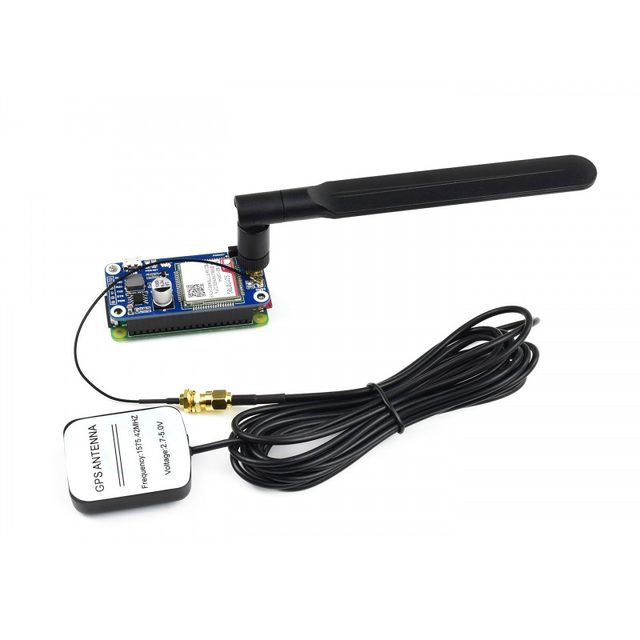

NB-IOT / CAT-M / GPRS / GNSS 모자

라즈베리 파이 용 저전력 협대역 셀룰러 IoT 통신 모듈

글로벌 밴드 지원 SIM7070G 기반

이것은 지원하는 라즈베리 파이를위한 통신 모자입니다. NB-IoT, Cat-M 및 GPRS의 글로벌 밴드뿐만 아니라 GNSS 포지셔닝기능. 작은 크기, 낮은 지연 및 넓은 범위와 같은 장점으로 인해 지능형 기기, 자산 추적, 원격 모니터링, e-헬스, 등등.

이 모듈은 SIM7080G 와 비교하여 GPRS (2G) 도 지원합니다. SIM7000C/E와 비교하여 글로벌 밴드 지원 때문에 더 일반적입니다.

기능 한눈에

표준 라즈베리 파이 40PIN GPIO 확장 헤더, 라즈베리 파이 시리즈 보드 지원
TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT와 같은 통신 프로토콜 지원
GNSS 포지셔닝 지원 (GPS, BeiDou, GLONASS, 갈릴레오)
온보드 USB 인터페이스, AT 명령 테스트, GPS 위치 데이터 가져 오기 등
Arduino/STM32 와 같은 호스트 보드와 연결하기위한 브레이크 아웃 UART 제어 핀
SIM 카드 슬롯, 1.8V SIM 카드 만 지원 (3V SIM 카드를 사용할 수 없음)
2x LED 표시기, 작업 상태를 쉽게 모니터링
감사: 300 ~ 3686400 bps
일반적인 baudraate 자동 협상: 9600/19200/38400/57600/115200 bps
개발 리소스 및 매뉴얼과 함께 제공됩니다 (라즈베리 파이/Arduino/STM32 의 예)

사양

NB-IOT/CAT-M/2G
밴드	NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
	고양이-M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
	GSM/GPRS/EDGE: 850/900/1800/1900MHz
데이터 속도	NB-IoT: 136Kbps(DL)/150Kbps(UL)
	Cat-M: 589Kbps(DL)/1119Kbps(UL)
	GPRS: 85.6Kbps(DL)/85.6Kbps(UL)
	가장자리: 236.8Kbps(DL)/236.8Kbps(UL)
SIM 카드 지원	NB-IoT/Cat-M/2G 카드 (1.8V SIM 카드 전용)
해당 지역	글로벌
GNSS
수신기 유형	16 채널
수신기 유형	C/A 코드
밴드	GPS L1: 1575.42 ± 1.023MHz
	글로나스 L1: 1598.0625 ~ 1605.375MHz
	BDS B1: 1559.052 ~ 1591.788MHz
	갈릴레오 L1: 1575.42 ± 1.023MHz
데이터 형식	NMEA-0183
안테나	활성 안테나
기타
전원 공급 장치	5V
작동 전압	5V / 3.3V (0Ω 저항을 통해 구성)
현재 소비	약 41mA (유휴 모드)
작동 온도	-40 °C ~ 85 °C
보관 온도	-45 °C ~ 90 °C
치수	30.50mm × 65.00mm

표준 라즈베리 파이 40PIN GPIO

라즈베리 파이 시리즈 보드와 호환 가능

글로벌 밴드 지원NB-IoT/Cat-M/2G 의

NB-IoT:B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
고양이-M:B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
GSM/GPRS/엣지:850/900/1800/1900MHz
