개요

GSM, GPRS, GNSS 및 블루투스와 같은 다중 통신 기능을 갖춘 편리하고 저전력 라즈베리 파이 모자입니다.

Pi는 전화 통화, 메시지 보내기, 무선 인터넷 연결, 글로벌 위치, Bluetooth를 통한 데이터 전송 등을 쉽게 수행 할 수 있습니다.

기능

일반

• 표준 라즈베리 파이 40PIN GPIO 확장 헤더, 라즈베리 파이 시리즈 보드 지원

• SMS, 전화 통화, GPRS, DTMF, HTTP, FTP, MMS, 이메일 등을 지원합니다.

• GPS, 나침반, Glonass, LBS 기지국 포지셔닝, 옴니 포지셔닝 지원

• 블루투스 3.0, 블루투스를 통한 데이터 전송 지원

• UART 디버깅을 위한 온보드 USB to UART 변환기 CP2102

• 모듈 작동 상태를 나타내는 6x LED

• 1.8V/3V SIM 카드 용 SIM 카드 슬롯

• 백업 배터리 홀더가있는 RTC

• 감사 자동 감지 (1200bps ~ 115200bps)

• AT 명령을 통해 제어 (3GPP TS 27.007, 27.005 및 심콤 향상된 AT 명령)

• SIM 응용 프로그램 툴킷 지원: GSM 11.14 릴리스 99

• 개발 리소스 및 매뉴얼과 함께 제공됩니다 (라즈베리 파이/Arduino/STM32 의 예)

GSM/GPRS

• 밴드

  • GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz

  • 쿼드 밴드 자동 검색

  • GSM 위상 2/2 + 에 준수

• 전력 방출

  • 클래스 4 (2W @ GSM 850/EGSM 900 MHz)

  • 클래스 1 (1W @ DCS 1800/PCS 1900 MHz)

• GPRS 연결

  • GPRS 멀티 슬롯 클래스 12 (기본값)

  • GPRS 멀티 슬롯 클래스 1 ~ 12 (구성 가능)

• GPRS 데이터 기능

  • 다운로드 속도: 최대 85.6kbps

  • 업링크 속도: 최대 85.6kbps

  • 코딩 체계: CS-1 \ CS-2 \ CS-3 \ CS-4

  • PPP 연결을 위한 PAP (암호 인증 프로토콜) 지원

  • PBCCH 지원

  • USSD 지원

• SMS

  • 지원: MT/MO/CB/텍스트/PDU 모드

  • SMS 저장소: SIM 카드

• 오디오

  • 음성 인코딩/디코딩 모드: 하프 레이트 \ 전체 속도 \ 향상된 전체 속도 \ 적응 형 뮤티 레이트

  • 에코 취소 지원

  • 소음 감소 지원

GNSS

• 수신기 유형

  • 33 개의 추적 채널

  • 99 개의 획득 채널

  • GPS L1 C/A 코드

• 감도

  • 추적: -165 dBm

  • 콜드 스타트: -148 dBm

• 시간을 먼저 수정

  • 콜드 스타트: 28s (type.)

  • 핫 시작: < 1s

  • 따뜻한 시작: 26s

• 정확도

  • 수평 위치: <2.5m CEP

블루투스

• AT 명령 통합

• 블루투스 사양 준수 3.0 + EDR

• SPP, OPP, HFP/HSP 등을 지원합니다.

기타

• 작동 전압: 5V

• 작동 온도: -40 °C ~ 85 °C

• 보관 온도: -45 °C ~ 90 °C

• 크기: 30.2mm x 65mm

보드에있는 것

1. SIM868 모듈

2. ZMM5V1:조절기 다이오드


3. SMF05C:TV 다이오드


4. CP2102:USB to UART 변환기


5. MP1482:파워 칩


6. NDC7002N:전압 레벨 번역기


7. GPS 상태 표시기

8. NET 표시기:

   • 모듈이 시작될 때 빠르게 깜박임

   • GSM 등록 성공 후 천천히 깜박임

9. STA 모듈 작동 상태 표시기

10. SIM868 UART Tx/Rx 표시기

11. 전원 표시기

12. SIM868 제어 버튼:버튼을 누르고 1 을 누르고 있으면 SIM868 을 시작/종료합니다.


13. 라즈베리 파이 GPIO 커넥터

14. SIM 카드 슬롯

15. USB TO UART 인터페이스

16. 3.5mm 이어폰/마이크 잭

17. GNSS 안테나 커넥터

18. 블루투스 안테나 커넥터

19. GSM 안테나 커넥터

20. CR1220 배터리 홀더:RTC 백업 배터리 용


21. UART 선택 스위치

    • A: USB를 통해 SIM868 제어 UART

    • B: 라즈베리 파이를 통해 SIM868 제어

    • C: USB를 통해 라즈베리 파이에 액세스 UART

사진

참고: 사진의 라즈베리 파이는 포함되어 있지 않습니다.

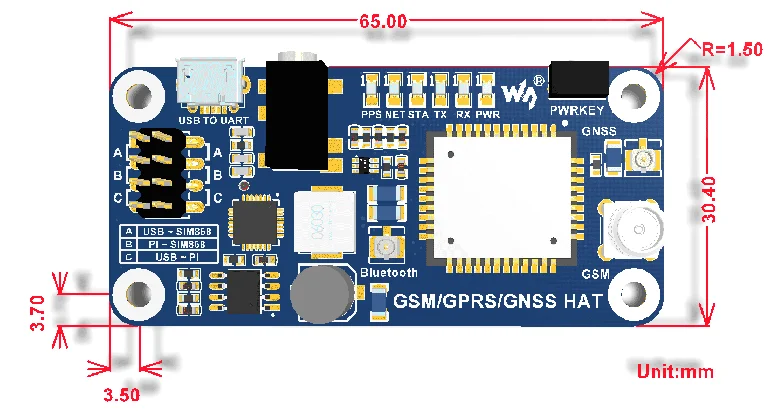

차원

개발 자원

위키:

패키지 내용물

무게:0.144 kg
