- 모델 번호: Core51822 (B)
- 데모 보드 유형: 팔
- 브랜드 이름: Waveshare
- 근원: CN (정품)

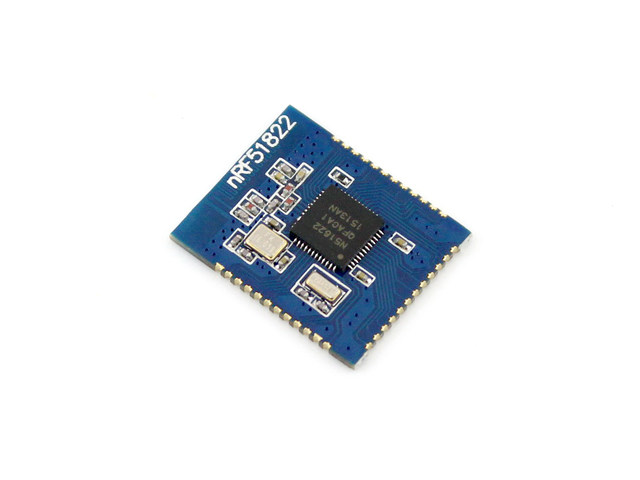

- Core51822 (B): wireless module based on nRF51822
- Onboard chip: nRF51822
- Communication distance: 30m
- Frequency range: 2.4GHz
- Operating voltage: 2.0V ~ 3.6V
- Operating temperature: -40℃ ~ 85℃
- Dimension (PCB): 17.0mm x 20.8mm
- Expansion pinheader: all the I/Os except P0.26 and P0.27
- Antenna: onboard antenna
- Model Name: Core51822 (B)
설명
BLE4.0 블루투스 2.4G 무선 모듈, NRF51822 온보드
개요
Core51822 (B)를 기반으로하는 무선 모듈입니다. NRF51822-낮은 에너지/2.4 GHz RF SoC를 4.0 멀티 프로토콜 블루투스® ULP (초저전력) 무선 응용 프로그램을 위해 설계되었습니다.
Core51822 (B) 사양
- 온보드 칩: nRF51822
- 통신 거리 (개방형 실외 @ 1M 데이터 속도): 30m
- 주파수 범위: 2.4GHz
- 작동 전압: 2.0V ~ 3.6V
- 작동 온도: -40 ℃ ~ 85 ℃
- 치수 (PCB): 17.0mm x 20.8mm
- 확장 핀헤더: P0.26 및 P0.27 을 제외한 모든 I/O
- 안테나: 온보드 안테나
NRF51822 기능
- 2.4 GHz 멀티프로토콜 RF 트랜시버
- ARM® 코텍스™-M0 32 비트 프로세서
- 128 비트 AES HW 암호화
- 256kB 플래시 및 32kB RAM
- 프로그래밍 가능한 주변기기 상호 연결 (PPI)
- 디지털 인터페이스: SPI, I2C, UART
- 10 비트 ADC
- 프로그래밍 가능한 출력 전력: -20 ~ + 4 dBm
- 독립적인 애플리케이션 개발 및 프로토콜 스택
- NRF24L 시리즈와 완벽하게 호환
- NRF51xxx 시리즈와 호환되는 핀아웃
- 글로벌 별도 전원 관리
- 작동 전압: 1.8 V ~ 3.6 V
응용 프로그램
- 웨어러블 장치
- 블루투스 지능형 응용 프로그램
- 휴대폰 액세서리
- RFID 라벨
- 스마트 가전
- 산업 통제
- 데이터 취득 시스템
개정 역사
- 2015.06 Core51822 (B) 는 온보드 칩을 Rev3 로 업그레이드하고 32kB RAM을 특징으로하며 상위 버전 SDK를 지원하며 모든 데모 코드는 여전히 Rev2 와 호환됩니다.
Core51822 (B) 확장 헤더
패키지 내용물
?무게:0.002 kg
- Core51822 (B) x 1

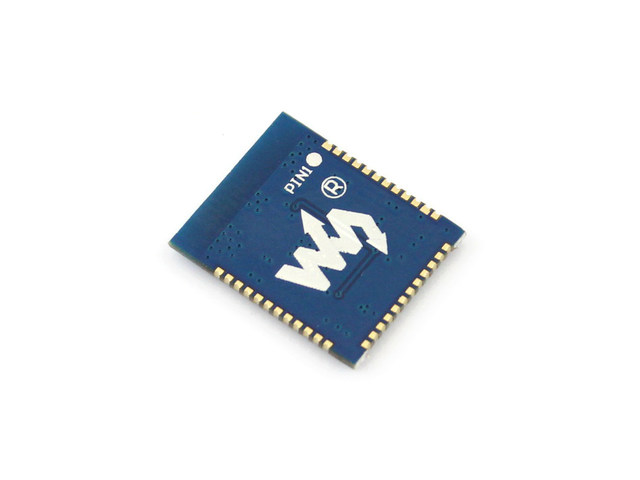

사진
차원
비교
코어 51822VS Core51822 (B)
개발 자원
위키:Www.waveshare.com/wiki/Core51822_ (B)
옵션 항목
- 디버깅 및 프로그래밍에 권장: ARM 디버거
