• 모델 번호: 2.13inch e-Paper (D)
  • 데모 보드 유형: 팔
  • 브랜드 이름: Waveshare
  • 근원: CN (정품)
  • resolution: 212x104
  • Display color: black, white
  • Interface: 3-wire SPI, 4-wire SPI
  • Full refresh time: 2s
  • Operating voltage: 3.3V

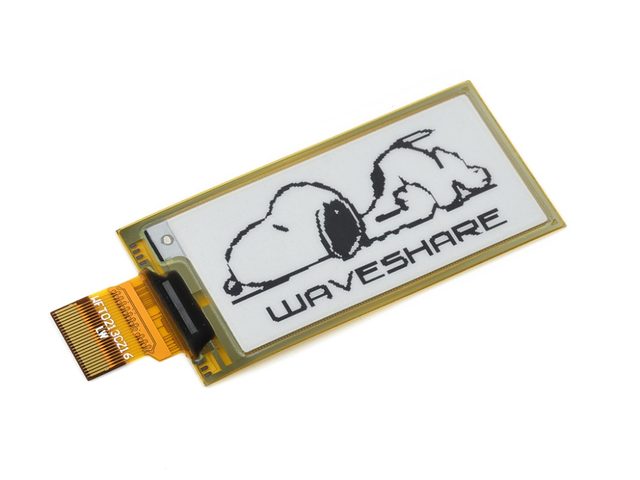

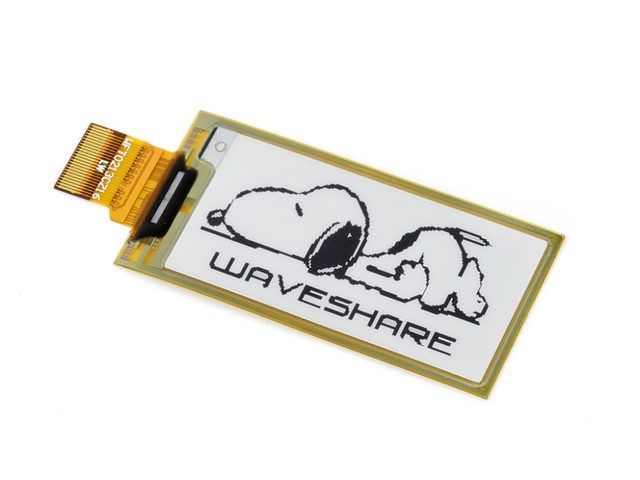

212x104, 2.13 인치 유연한 E-Ink 원시 디스플레이, 블랙/화이트 듀얼 컬러, SPI 인터페이스, PCB 없이

개요

이것은 유연한 E-Ink Raw 디스플레이, 2.13 인치, 212x104 해상도, 임베디드 컨트롤러, SPI 인터페이스를 통해 통신, 부분 새로 고침을 지원합니다.

이 유연한 패널은 일반 전자 종이 패널과 비교하여 손상되지 않고 구부릴 수 있으며 얇고 가볍습니다.

초저전력 소비, 넓은 시야각, 전기가없는 선명한 디스플레이와 같은 장점과 결합하여 산업용 기기, 스마트 웨어러블-장치 등.

기능

  • 유연한 전자 용지, 디스플레이 섹션은 구부릴 수 있습니다 (FPC 섹션은 구부리지 마십시오)

  • 백라이트 없음, 전원이 꺼져도 마지막 콘텐츠가 오랫동안 계속 표시됨

  • 초저전력 소비, 기본적으로 전력은 새로 고침에만 필요합니다.

  • 개발 리소스 및 설명서 (드라이버 보드 회로도, 라즈베리 파이/젯슨 나노/Arduino/STM32 의 예)

사양

  • 작동 전압: 3.3V

  • 인터페이스: 3 선 SPI, 4 선 SPI

  • 개요 치수: 59.2mm × 29.2mm × 0.3mm

  • 디스플레이 크기: 23.71mm × 48.55mm

  • 도트 피치: 0.229 × 0.228

  • 해상도: 212 × 104

  • 디스플레이 색상: 검정, 흰색

  • 회색 레벨: 2

  • 전체 새로 고침 시간: 2s

  • 새로 고침 전원: 26.4mW (type.)

  • 대기 전력: <0.017mW

  • 시야각: >170 °

개발 자원

위키:

패키지 콘텐츠

무게:0.001 kg

  1. 2.13 인치 전자 종이 (D) x1

1

추천

이 원시 디스플레이를 빠르게 시작하려면 다음 드라이버 보드를 고려하십시오.

  • (유니버설)

  • (아두이노/뉴클레오)

  • (WiFi)

  • (WiFi/블루투스)

  • (NB-IoT / eMTC / GPRS)

선택 가이드

부품 번호

색상

회색 스케일

해결책

디스플레이 크기 (MM)

개요 치수 (MM)

전체 갱신 시간 (S)

부분 갱신

인터페이스

블랙, 화이트

2

200 × 200

27.60 × 27.60

31.8 × 37.3

2

√

SPI

빨강, 검정, 흰색

2

200 × 200

27.60 × 27.60

31.8 × 37.3

8

×

SPI

노랑, 검정, 흰색

2

152 × 152

27.51 × 27.51

31.8 × 37.3

27

×

SPI

블랙, 화이트

2

250 × 122

48.55 × 23.71

59.2 × 29.2

2

√

SPI

빨강, 검정, 흰색

2

212 × 104

48.55 × 23.71

59.2 × 29.2

15

×

SPI

노랑, 검정, 흰색

2

212 × 104

48.55 × 23.71

59.2 × 29.2

15

×

SPI

블랙, 화이트

2

212 × 104

48.55 × 23.71

59.2 × 29.2

2

√

SPI

블랙, 화이트

2

264 × 176

57.29 × 38.19

70.4 × 45.8

6

×

SPI

빨강, 검정, 흰색

2

264 × 176

57.29 × 38.19

70.4 × 45.8

15

×

SPI

블랙, 화이트

2

296 × 128

66.89 × 29.05

79.0 × 36.7

2

√

SPI

빨강, 검정, 흰색

2

296 × 128

66.89 × 29.05

79.0 × 36.7

15

×

SPI

노랑, 검정, 흰색

2

296 × 128

66.89 × 29.05

79.0 × 36.7

15

×

SPI

블랙, 화이트

2

296 × 128

66.90 × 29.06

79.0 × 36.7

2

√

SPI

블랙, 화이트

2

400 × 300

84.80 × 63.60

90.1 × 77.0

4

×

SPI

빨강, 검정, 흰색

2

400 × 300

84.80 × 63.60

90.1 × 77.0

15

×

SPI

노랑, 검정, 흰색

2

400 × 300

84.80 × 63.60

90.1 × 77.0

15

×

SPI

블랙, 화이트

2

600 × 448

118.80 × 88.26

125.4 × 99.5

3.5

×

SPI

빨강, 검정, 흰색

2

600 × 448

118.80 × 88.26

125.4 × 99.5

14

×

SPI

노랑, 검정, 흰색

2

600 × 448

118.80 × 88.26

125.4 × 99.5

26

×

SPI

블랙, 화이트

16

800 × 600

122.40 × 90.60

138.4 × 101.8

<1

√

병렬 포트

블랙, 화이트

2

800 × 480

163.20 × 97.92

170.2 × 111.2

5

×

SPI

빨강, 검정, 흰색

2

640 × 384

163.20 × 97.92

170.2 × 111.2

16

×

SPI

노랑, 검정, 흰색

2

640 × 384

163.20 × 97.92

170.2 × 111.2

16

×

SPI

블랙, 화이트

16

1872 × 1404

158.18 × 118.64

173.8 × 127.6

<1

√

병렬 포트

블랙, 화이트

16

1200 × 825

202.8 × 139.43

218.8 × 156.43

<1

√

병렬 포트

블랙, 화이트

16

1872 × 1404

209.66 × 157.25

227.7 × 165.8

<1

√

병렬 포트

블랙, 화이트

2

1304 × 984

252.98 × 190.90

261.5 × 211.0

<8

×

SPI

빨강, 검정, 흰색

2

1304 × 984

252.98 × 190.90

261.5 × 211.0

<16

×

SPI
