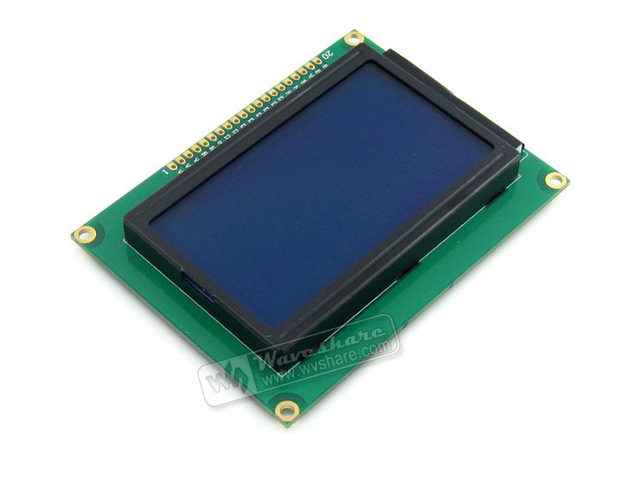

디스플레이 건설

128*64 도트

디스플레이 모드

TN/STN

디스플레이 유형

긍정적 반사

백라이트

LED

보기 방향

6 시

작동 온도

실내

운전 전압

단일 전력

운전 방법

1/33 의무, 1/6 편견

유형

COB (칩 온 보드)

데이터 회선의 수

8 비트 병렬

커넥터

핀/얼룩말

드라이버 IC

ST7920 / ST7921

인터페이스

병렬/SPI

백라이트

블루

캐릭터 색상

화이트

캐릭터 세트

ASCII

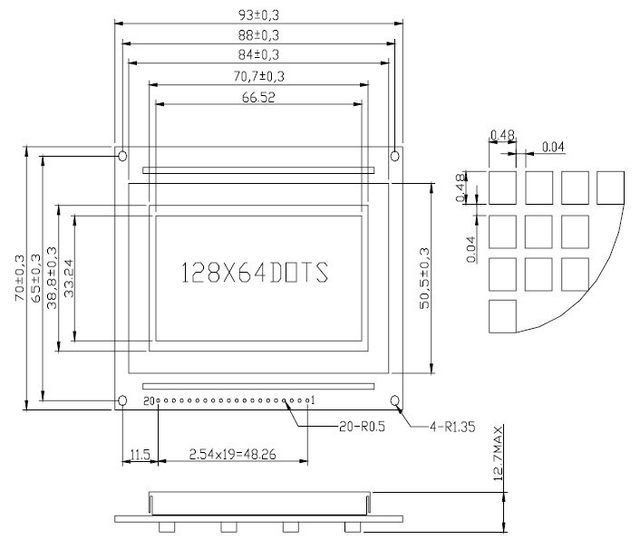

치수

93 * 70 * 13.5

PIN NO.

기호

설명

기능

1

VSS

그라운드

0V (GND)

2

VDD

논리 회로용 전원 공급 장치

+ 3.3V

3

V0

LCD 대비 조정

4

RS 또는 CS

병렬 모드:
명령/데이터 레지스터 선택
직렬 모드:
칩 선택

병렬 모드:
RS = 0: 명령 등록
RS = 1: 데이터 레지스터
직렬 모드:
활성-높음

5

R/W 또는 SID

병렬 모드:
읽기/쓰기 선택
직렬 모드:
데이터

병렬 모드:
R/W = 0: 쓰기 등록
R/W = 1: 읽기 등록

6

E 또는 SCK

병렬 모드:
신호 사용
직렬 모드:
시계

병렬 모드:
활성-높음

7

DB10

병렬 모드:
데이터 버스
직렬 모드:
NC

병렬 모드:
DB0-DB7

8

DB1

9

DB2

10

DB3

11

DB4

12

DB5

13

DB6

14

DB7

15

PSB

직렬/병렬 선택

PSB = 0: 직렬 모드
PSB = 1 : 8/4Bit 병렬 버스 모드

16

NC

17

RST

신호 재설정

활성-낮음
RSTB = 0, 디스플레이 끄기, 0 줄에서 표시

18

바우트

이중 전압 출력

VDD = + 3.3V 일 때 사용 가능

19

A

LED + 용 공급 전압

+ 3.3V

20

K

LED 공급 전압-

0V
