• 모델 번호: 2.9inch e-Paper (B)
  • 데모 보드 유형: 팔
  • 브랜드 이름: Waveshare
  • 원산지: 중국
  • Interface: 3-wire SPI, 4-wire SPI
  • Display color: red, black, white
  • Resolution: 296x128
  • Grey level: 2
  • Viewing angle: >170 degree
  • FULL REFRESH TIME: 14s
  • FAST REFRESH TIME: 10s


설명


2.9 인치 전자 종이 (B) 전자 잉크 원시 디스플레이, 296 × 128 픽셀, 빨강/검정/흰색 3 색, SPI 인터페이스, PCB 없음
2.9 "E-PAPER (B)

저전력, 넓은 시야각, 전기없이 종이와 같은 디스플레이

가격표, 선반 라벨, 산업용 기기에 이상적입니다...



  • 크기2.9"

  • 해상도296×128

  • 보기 각도>170°

  • 디스플레이 색상빨강/검정/흰색

  • 그레이 스케일2

  • 커뮤니케이션SPI

  • 디스플레이 패널전자 종이

  • 경험종이 같은

  • 환경주변 조명 필요

  • 디스플레이 유형수동적 반사

  • 상쾌한블랙/화이트 컬러
    부분 새로 고침 지원

기능 한눈에

  • 백라이트 없음, 전원이 꺼져도 마지막 콘텐츠를 오랫동안 계속 표시

  • 초저전력 소비, 기본적으로 전력은 상쾌하게하기 위해서만 필요합니다.

  • 개발 리소스 및 설명서와 함께 제공 (라즈베리 파이/제트슨 나노/Arduino/STM32 의 예)

사양

작동 전압

3.3V

색상 표시

빨강, 검정, 흰색

인터페이스

3 선 SPI, 4 선 SPI

회색 스케일

2

개요 치수

79.00 × 36.70 × 1.20mm

전체 새로 고침 시간

14 대

디스플레이 크기

66.90 × 29.06mm

빠른 새로고침 시간

10 대

도트 피치

0.227 × 0.226mm

검정/흰색 색상 부분 새 고침 시간

1.8 년대

해상도

296 × 128 픽셀

새로 고침 전원

30mW (type.)

보기 각

>170°

현재 대기

<0.01uA (거의 없음)

EINK의 장점

전자 종이 디스플레이는 마이크로 캡슐 전기 영동 기술을 사용하여 표시합니다. 원리는 다음과 같습니다. 맑은 유체에 부유 된 하전 입자는 전기장이 적용될 때 마이크로 캡슐의 측면으로 이동합니다. 마이크로캡슐을 기존의 인쇄 용지처럼 주변 빛을 반사하여 볼 수 있게 합니다.
전자 종이 디스플레이는 전등 조명이나 자연광 아래에서 이미지/텍스트를 명확하게 표시하고 백라이트가 필요 없으며 거의 180 ° 의 시야각을 제공합니다. 그것은 종이와 같은 효과 때문에 보통 전자 리더로 사용됩니다.

이것은 드라이버 보드가없는 원시 디스플레이입니다

이 원시 디스플레이를 쉽게 테스트하고 비교하려면 다음 솔루션을 구입하는 것이 좋습니다.

드라이버 보드가있는 2.9 인치 전자 종이 (B)
2.9 인치 전자 종이 모듈 (B)

범용 전자 종이 원시 패널 드라이버 모자
전자 종이 드라이버 모자

범용 전자 종이 원시 패널 드라이버 보드, ESP32 WiFi/블루투스 무선
전자 종이 ESP32 드라이버 보드

범용 전자 종이 원시 패널 드라이버 보드, ESP8266 WiFi 무선
전자 종이 ESP8266 드라이버 보드

Arduino / NUCLEO 용 범용 전자 종이 원시 패널 드라이버 실드
전자 종이 방패

2.9 인치 전자 종이 (B) 원시 패널 케이스
2.9 인치 전자 종이 케이스
응용 예

가격 태그, 자산/장비 태그, 선반 라벨, 컨퍼런스 이름 태그에 적합...

치수 개요
리소스 및 서비스
위: 2.9 inch_e-Paper_Module _(B)

* 제품마다 리소스가 다를 수 있습니다. 위키 페이지를 확인하여 실제로 제공된 리소스를 확인하십시오.

선택 가이드


부품 번호

색상

회색 스케일

해상도

디스플레이 크기 (MM)

개요 치수 (MM)

전체 새로 고침 시간 (S)

부분 새로 고침

유연한

인터페이스

블랙, 화이트

2

128×80

21.76 × 14.00

32.57 × 18.60 × 0.98

2

√

SPI

블랙, 화이트

2

200×200

27.60 × 27.60

37.32 × 31.80 × 1.05

2

√

SPI

빨강, 검정, 흰색

2

200×200

27.60 × 27.60

37.32 × 31.80 × 1.05

14

SPI

노랑, 검정, 흰색

2

152×152

27.51 × 27.51

37.30 × 31.80 × 0.98

27

SPI

빨강, 노랑, 검정, 흰색

2

168×168

29.568 × 29.568

45.5 × 36.4 × 0.91

12

SPI

블랙, 화이트

2

250×122

48.55 × 23.71

59.20 × 29.20 × 1.05

2

√

SPI

빨강, 검정, 흰색

2

250×122

48.55 × 23.70

59.20 × 29.20 × 0.98

15

SPI

노랑, 검정, 흰색

2

212×104

48.55 × 23.70

59.20 × 29.20 × 0.98

15

SPI

블랙, 화이트

2

212×104

48.55 × 23.70

59.20 × 29.20 × 0.30

2

√

√

SPI

빨강, 노랑, 검정, 흰색

2

250×122

48.55 × 23.70

59.20 × 29.20 × 1.00

25

SPI

빨강, 노랑, 검정, 흰색

2

296×168

52.096 × 29.568

68.1 × 37.9 × 0.85

12

SPI

블랙, 화이트

2

296×152

30.704 × 60.088

36.304 × 71.820 × 1.00

6

√

SPI

빨강, 검정, 흰색

2

296×152

30.704 × 60.088

36.304 × 71.820 × 1.00

15

SPI

빨강, 노랑, 검정, 흰색

2

360×184

60.05 × 30.69

72.59 × 37.11 × 1.00

26

SPI

블랙, 화이트

4

264×176

57.29 × 38.19

70.42 × 45.80 × 0.98

6

√

SPI

빨강, 검정, 흰색

2

264×176

57.29 × 38.19

70.42 × 45.80 × 0.98

15

SPI

블랙, 화이트

4

296×128

66.89 × 29.05

79.00 × 36.70 × 1.05

3

√

SPI

빨강, 검정, 흰색

2

296×128

66.90 × 29.06

79.00 × 36.70 × 1.20

14

√

SPI

노랑, 검정, 흰색

2

296×128

66.89 × 29.05

79.00 × 36.70 × 1.18

15

SPI

블랙, 화이트

2

296×128

66.90 × 29.06

79.00 × 36.70 × 0.34

2

√

√

SPI

빨강, 노랑, 검정, 흰색

2

400×168

70.4 × 29.568

86.4 × 39.2 × 0.85

12

SPI

블랙, 화이트

2

360×240

74.51 × 49.67

84.70 × 54.41 × 1.18

1.5

SPI

블랙, 화이트

4

480×280

47.32 × 81.12

54.90 × 93.30 × 0.78

3

√

SPI

7-색상

2

640×400

86.40 × 54.00

96.80 × 68.70 × 0.91

30

SPI

블랙, 화이트

4

400×300

84.80 × 63.60

91.00 × 77.00 × 1.18

5

√

SPI

빨강, 검정, 흰색

2

400×300

84.80 × 63.60

91.00 × 77.00 × 1.05

15

SPI

블랙, 화이트

4

800×480

92.8 × 55.68

129.33 × 62.37 × 0.93

4

√

SPI

빨강, 노랑, 검정, 흰색

2

512×368

90.11 × 64.77

99.5 × 79.5 × 0.85

14

SPI

7-색상

2

600×448

114.9 × 85.8

125.4 × 99.5 × 0.91

<35

SPI

블랙, 화이트

4

792×272

139.00 × 47.74

150.92 × 56.94 × 1.00

3.5

√

SPI

빨강, 검정, 흰색

2

792×272

139.00 × 47.74

150.92 × 56.94 × 1.00

24

SPI

블랙, 화이트

2

648×480

119.232 × 88.320

125.40 × 99.50 × 1.18

5

SPI

빨강, 검정, 흰색

2

648×480

119.232 × 88.320

125.40 × 99.50 × 1.18

20

SPI

블랙, 화이트

16

1448×1072

122.40 × 90.60

138.40 × 101.80 × 1.01

<1

√

병렬 포트

7-색상

2

800×480

160 × 96

170.2 × 111.2 × 0.91

35

SPI

빨강, 노랑, 검정, 흰색

2

800×480

160 × 96

170.2 × 111.2 × 0.91

16

SPI

블랙, 화이트

2

800×480

163.20 × 97.92

170.20 × 111.20 × 1.18

5

SPI

빨강, 검정, 흰색

2

800×480

163.20 × 97.92

170.20 × 111.20 × 1.18

26

SPI

블랙, 화이트

2

800×480

163.20 × 97.92

177.20 × 118.20 × 2.00

5

SPI

빨강, 검정, 흰색

2

880×528

163.24 × 97.94

170.20 × 111.20 × 1.25

21

SPI

노랑, 검정, 흰색

2

640×384

163.20 × 97.92

170.20 × 111.20 × 1.18

16

SPI

블랙, 화이트

16

1872×1404

158.18 × 118.64

173.80 × 127.60 × 0.78

<1

√

병렬 포트

블랙, 화이트

16

1200×825

202.8 × 139.43

218.80 × 156.425 × 1.15

<1

√

병렬 포트

블랙, 화이트

16

1872×1404

209.66 × 157.25

216.70 × 174.40 × 0.78

<1

√

병렬 포트

블랙, 화이트

16

1872×1404

209.66 × 157.25

227.70 × 165.80 × 0.647

<1

√

√

병렬 포트

블랙, 화이트

16

1872×1404

209.66 × 157.25

225.70 × 183.40 × 2.00

<1

√

병렬 포트

블랙, 화이트

2

1304×984

252.98 × 190.90

261.50 × 211.00 × 0.30

<8

SPI

빨강, 검정, 흰색

2

1304×984

252.98 × 190.90

261.40 × 211.00 × 1.20

37

SPI

블랙, 화이트

16

1600×1200

270.40 × 202.80

285.80 × 213.65 × 0.78

<1

√

병렬 포트

블랙, 화이트

2

960×680

175.52 × 195.16

286.32 × 212.26 × 1.20

5

SPI

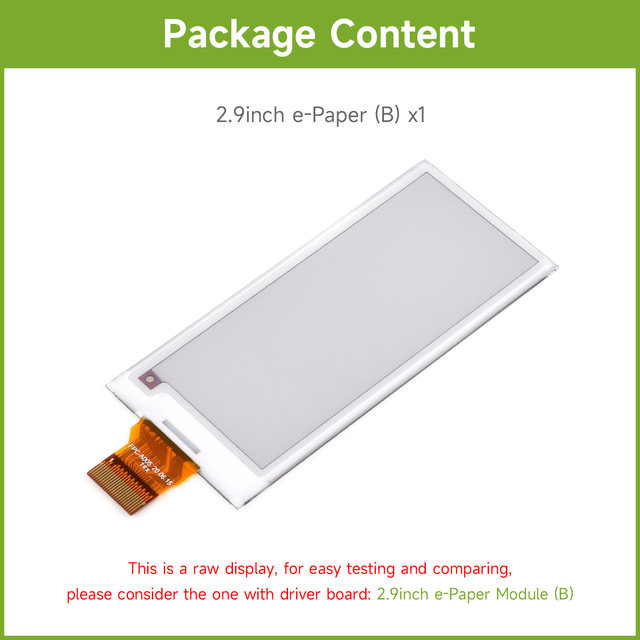

패키지 내용물



무게: 0.104 kg

이것은 원시 디스플레이이며, 쉽게 테스트하고 비교할 수 있도록 드라이버 보드가있는 것을 고려하십시오: 2.9 인치 전자 종이 모듈 (B)

  1. 2.9 인치 전자 종이 (B) x1
