• 모델 번호: for raspberry pi pico W gpio Expander Extension lcd oled soldered kit
  • 데모 보드 유형: 팔
  • 브랜드 이름: Waveshare
  • 근원: CN (정품)


패키지 내용물 (라즈베리 파이 피코는 포함하지 않습니다.)

이것은 V4 버전이며,
라이브러리 파일의 V4 버전을 사용하십시오!

2.13 인치 블랙/화이트/레드 전자 종이 x 1(V4 버전)

참고: 라즈베리 파이 전용 피코 .
WIKI 영어 매뉴얼: www.waveshare.com/wiki/Pico-ePaper-2.13-B

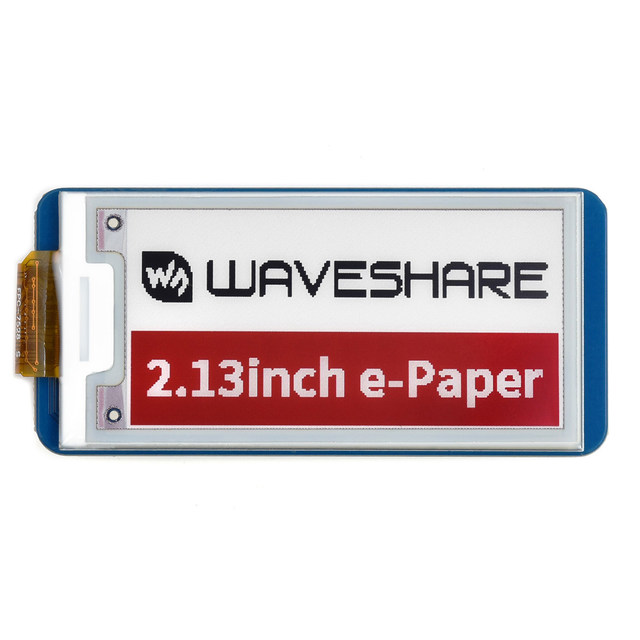

피코용 2.13 "전자 종이 모듈 (B)

저전력, 넓은 시야각, 종이와 같은 효과

가격표, 선반 라벨, 산업용 기기에 이상적입니다...


특징:

  • 백라이트 없음, 전원이 꺼져도 긴 시간 동안 마지막 콘텐츠 계속 표시

  • 초저전력 소비, 기본적으로 전력은 상쾌하게하기 위해서만 필요합니다.

  • SPI 인터페이스, 최소 IO 핀 필요

  • WIKI 매뉴얼 (라즈베리 파이 피코 C/C ++ 및 마이크로 파이썬 예제)

  • 위: www.waveshare.com/wiki/Pico-ePaper-2.13-B

사양

작동 전압

3.3V

색상 표시

빨강, 검정, 흰색

인터페이스

3 선 SPI, 4 선 SPI

회색 스케일

2

개요 치수

65.00 × 30.50mm

전체 새로고침 시간

15 대

디스플레이 크기

48.55 × 23.71mm

전원 리프레시

26.4mW (type.)

도트 피치

0.229 × 0.228mm

현재 대기

<0.01uA (거의 없음)

해결책

212 × 104 픽셀

보기 각

>170°
라즈베리 파이 피코 헤더 호환성

라즈베리 파이 피코에 직접 부착하기위한 온보드 암 핀 헤더

라즈베리 파이 피코는 포함되어 있지 않습니다.
응용 예

가격 태그, 자산/장비 태그, 선반 라벨, 컨퍼런스 이름 태그에 적합...

핀아웃 정의
치수 개요
