• 데모 보드 유형: 팔
  • 브랜드 이름: cbhioarpd
  • 근원: CN (정품)


옵션정보

[(200003982)Set 1]


[(200003983)Set 2]


[(200003984)Set 3]

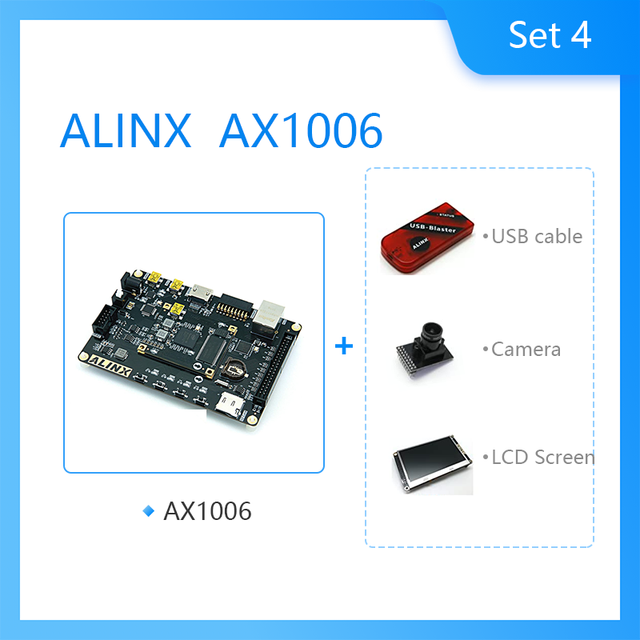

[(200003985)Set 4]


[(200003986)Set 5]



ALINX 브랜드 인텔 ALTERA FPGA 개발 보드 사이클론 10 10CL006 10CL016 10CL025 기가비트 이더넷 HDMI CMOS 카메라 인터페이스 (AX1006, FPGA 보드 + 플랫폼 케이블 USB + ADDA + 오디오 + 카메라 + LCD)

인텔 알테라 사이클론 10 플랫폼 동쪽 기능 확인. 설계도, 사용 설명서, 사용 중 지침, 기술 지원과 함께 Verilog HDL 데모를 PDF로 제공합니다.
Intel Cyclone 10 LP 시리즈 FPGA 보드, 비용 효율적이고 낮은 전력 소비, 기능 검증을위한 풍부한 주변 장치. 4Kbit EEPROM 24LC04, SD 카드 슬롯 인터페이스 커넥터
18 핀 CMOS 카메라 모듈 인터페이스, HDMI 비디오 디스플레이, USB-UART, 실시간 시계, 4 키 및 7 개의 LED. 전원 5V DC 어댑터 (제공되지 않음)
40 핀 커넥터, AD/DA 데이터 수집 모듈, 카메라 및 LCD 모듈 등 ALINX 모듈을 통한 확장 기회
중국의 자일린스 얼라이언스 회원인 ALINX가 디자인하고 제조했다. 엔터프라이즈를 위한 맞춤형 서비스 제공

코어 보드 주요 기능

FPGA: 인텔 사이클론 10 10CL025YU256C8

클로킹: 50MHz 고정 발진기

메모리:

256Mbit SDRAM 최대 133MHz, 16bit 데이터 너비
SPI 플래시: 16MB
디스플레이: 3LED 및 1 재설정 키.

구성: 예약 된 JTAG 테스트 홀, 플랫폼 케이블 USB II와 같은 ALINX 브랜드 Intel/Altera 다운로드 케이블과 함께 사용하기위한 JTAG 헤더를 통한 구성을 가능하게하는 온보드 JTAG 구성 회로;

전원: 5VDC (예약 된 미니 USB 인터페이스 또는 캐리어 보드 전원)

두 개의 80 핀 고속 보드와 보드 커넥터, 표준 IO 포트 확장

크기 치수: 1.77 인치 x 1.95 인치

캐리어 보드 주요 기능

커뮤니케이션 & 네트워킹

10/100/1000 Mbps 이더넷 (RGMII), 트라이 스피드 이더넷 PHY
HDMI 출력 인터페이스
USB 2.0 통신 인터페이스
USB-UART 브리지 커넥터
18 핀 CMOS 카메라 인터페이스
메모리: SD 카드 슬롯

EEPROM 24LC04: 4Kbit (2*256*8 비트)

실시간 시계: DS1302

40 핀 확장 커넥터

구성: 플랫폼 케이블 USB II와 같은 ALINX 브랜드 Intel/Altera 다운로드 케이블과 함께 사용하도록 제공되는 JTAG 헤더를 통한 구성을 가능하게하는 온보드 JTAG 구성 회로;

디스플레이: HDMI 비디오 출력; 4 키 및 7LED.

전원: 5V DC 어댑터

크기 치수: 3.64 인치 x 5.12 인치
