- 모델 번호: High-Precision AD/DA Board
- 데모 보드 유형: 팔
- 브랜드 이름: Waveshare
- 근원: CN (정품)
- Supported Pi: Raspberry Pi 3B+/3B/ 2B / A+ /B+
- Onboard ADS1256: 8ch 24bit high-precision ADC 30ksps sampling rate
- Onboard DAC8552: 2ch 16bit high-precision DAC up to 30MHz output
- Onboard input/output interface: via screw terminals for connecting analog/digital signal
- Features AD/DA detect circuit: easy for signal demonstration
- ADS1256: 24bit high-precision ADC 8ch (4ch differential input)
- Model Name: High-Precision AD/DA Board
개요
Raspberry Pi GPIO 인터페이스에는 AD/DA 기능이 없으므로 Pi 개발에 문제가 발생할 수 있습니다. 하지만, 그것은 더 이상 문제가 되지 않을 것이다. 고정밀 AD/DA 보드를 사용하면 고정밀 AD/DA 기능을 라즈베리 파이에 추가할 수 있습니다.
기능
표준 라즈베리 파이 40PIN GPIO 확장 헤더, 라즈베리 파이 시리즈 보드, Jetson Nano 지원
온보드 ADS1256, 8ch 24bit 고정밀 ADC (4ch 차등 입력), 30ksps 샘플링 속도
온보드 DAC8552, 2ch 16bit 고정밀 DAC
- 아날로그 신호 연결을 위한 핀헤더를 통한 온보드 입력 인터페이스
핀아웃은 Waveshare 센서 인터페이스 표준과 호환되며 다양한 아날로그 센서 모듈을 쉽게 연결할 수 있습니다.
아날로그/디지털 신호 연결을 위한 나사 단자를 통한 온보드 입/출력 인터페이스
신호 시연이 용이한 AD/DA 감지 회로 기능
보드에있는 것
라즈베리 파이 GPIO 인터페이스:파이와 연결하기위한
AD/DA 입력/출력:나사 단자
광고 입력:핀헤더의 핀아웃은 Waveshare 센서 인터페이스 표준과 호환되며 다양한 아날로그 센서 모듈을 쉽게 연결할 수 있습니다.
7.68M 크리스탈
LM285-2.5:ADC 칩에 대한 기준 전압 제공
사진 저항
LED 출력 표시기
10K 전위차계
DAC8552:16bit 고정밀 DAC, 2ch
전원 표시기
ADS1256:24bit 고정밀 ADC, 8ch (4ch 차등 입력)
ADC 테스트 점퍼
DAC 테스트 점퍼
전원 선택 점퍼
ADC 참조 접지 구성:AD 싱글이 입력되면 AINCOM은 참조 터미널이며 GND 또는 외부 참조 전압에 연결할 수 있습니다
인터페이스 정의
PIN | 표시 | 설명 |
1, 17 | 3.3V | 전원 공급 장치 (3.3V) |
2, 4 | 5V | 전원 공급 장치 (5V) |
3, 5, 7, 8, 10, 18, 22, 24, 26, 27, 28, 29, 32, 36, 38, 40 | NC | NC |
6, 9, 14, 20, 25, 30, 34, 39 | GND | 그라운드 |
11 | 드라이디 | ADS1256 데이터 준비 출력, 낮은 활성 |
12 | 리셋 | ADS1256 재설정 입력 |
13 | PDWN | ADS1256 동기화/전원 끄기 입력, 낮은 활성 |
15 | CS0 | ADS1256 칩 선택, 낮은 활성 |
16 | CS1 | DAC8552 칩 선택, 낮은 활성 |
19 | DIN | SPI 데이터 입력 |
21 | DOUT | SPI 데이터 출력 |
23 | SCK | SPI 시계 |
31, 33, 35, 37 | GPIO | 센서 인터페이스로 확장 |

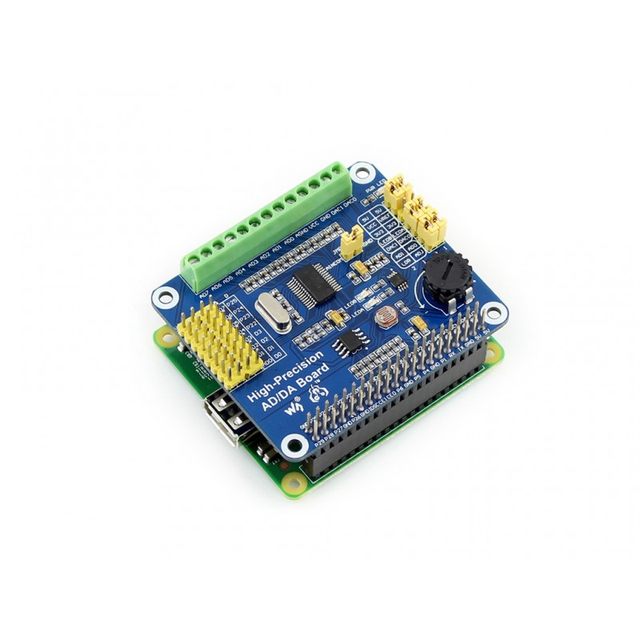

사진
참고: 사진의 라즈베리 파이 및 센서는 포함되어 있지 않습니다.
차원
개발 자원
위키:
패키지 콘텐츠
무게:0.032 kg
고정밀 AD/DA 보드 x 1
RPi 나사 팩 (2 개) x 1
