- 모델 번호: Pico-SIM7020E-NB-IoT
- 데모 보드 유형: 팔
- 브랜드 이름: Lizvawy
- 근원: CN (정품)
- Frequency band: LTE-FDD: B1/B3/B5/B8/B20/B28
- Data rate: 26.15kbps (DL) / 62.5kbps (UL)
- Communication interface: UART
- Baudrate: 300bps~921600bps (115200bps by default)
- Communication Protocol: TCP/UDP/HTTP/HTTPS/MQTT/LWM2M/COAP/TLS/DTLS/DNS/NTP
- Applicable region: Asia, Europe, Africa, Australia
- Power supply: External Li-po battery OR Raspberry Pi Pico USB port
- Battery interface: 3.7V ~ 4.2V
- Logical level: 3.3V
- Dimensions: 73.5 * 24.00mm
설명
금지 모듈 제조업체 SIMCOM, 우리는 허용되지 이 제품 또는 어떤 기술 지원, 다음 국가/지역: 이란, 북한, 쿠바, 수단 시리아.

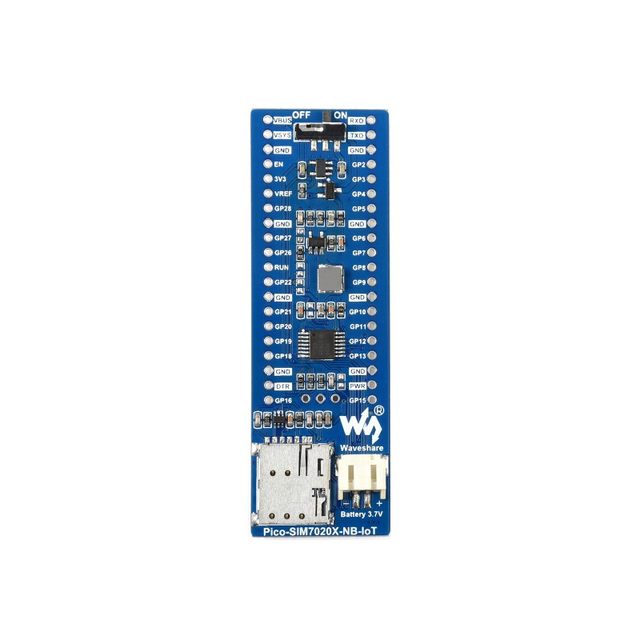

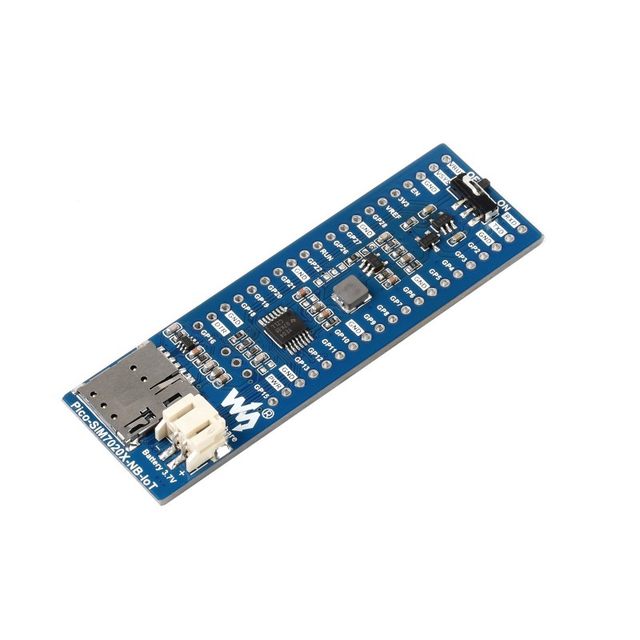

SIM7020E NB-IoT 모듈, Raspberry Pi Pico 용, 아시아, 유럽, 아프리카, 호주에 적합
ThePico-SIM7020E-NB-IoT라즈베리 파이 피코를 위해 설계 된 NB-IoT (사물 인터넷) 모듈입니다. 다중 NB-IoT 주파수 대역을 지원하며 직렬 명령을 통해 제어 할 수 있으며 HTTP/MQTT/LWM2M/COAP 등과 같은 통신 프로토콜을 지원합니다. 낮은 지연, 낮은 전력, 저렴한 비용 및 넓은 커버리지의 장점으로 인해 지능형 기기, 자산 추적, 원격 모니터링과 같은 IoT 애플리케이션에 이상적인 선택입니다. .
표준 라즈베리 파이 피코 헤더, 라즈베리 파이 피코 시리즈 보드 지원
UART 통신, 직렬 AT 명령 제어, 다중 통신 프로토콜 지원, 다중 클라우드 플랫폼 지원
3.7V Li-po 배터리 커넥터와 충전 회로를 통합하여 외부 충전식 리튬-포 배터리로 전원을 공급하거나 차례로 충전 할 수 있습니다.
모듈 작동 상태 모니터링용 LED 표시기 2 개

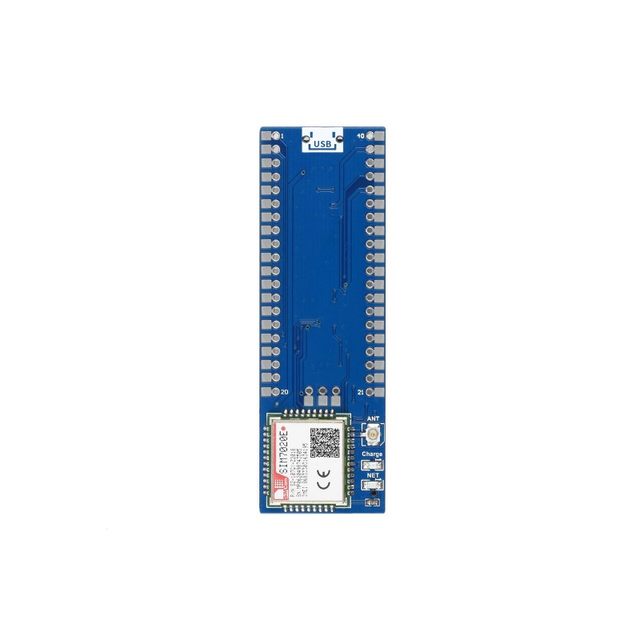

NB-IoT 전용 카드 용 온보드 나노 SIM 카드 슬롯
개발 리소스 및 매뉴얼 (MicroPython 예) 포함
통신 | |
주파수 | LTE-FDD: B1/B3/B5/B8/B20/B28 |
데이터 | 26.15kbps (DL) / 62.5kbps (UL) |
통신 인터페이스 | UART |
향합니다 | 300bps ~ 921600bps (기본적으로 115200bps) |
통신 프로토콜 | TCP/UDP/HTTP/HTTPS/MQTT/LWM2M/COAP/TLS/DTLS/DNS/NTP |
적용 지역 | 아시아, 유럽, 아프리카, 호주 |
운영 | |
전원 | 외부 리튬-포 배터리 또는 라즈베리 파이 피코 USB 포트 |
배터리 인터페이스 | 3.7V ~ 4.2V |
논리 수준 | 3.3V |
모듈 독립형 전류 | 유휴 모드: 5.6mA |
차원 | 73.5 × 24.00mm |

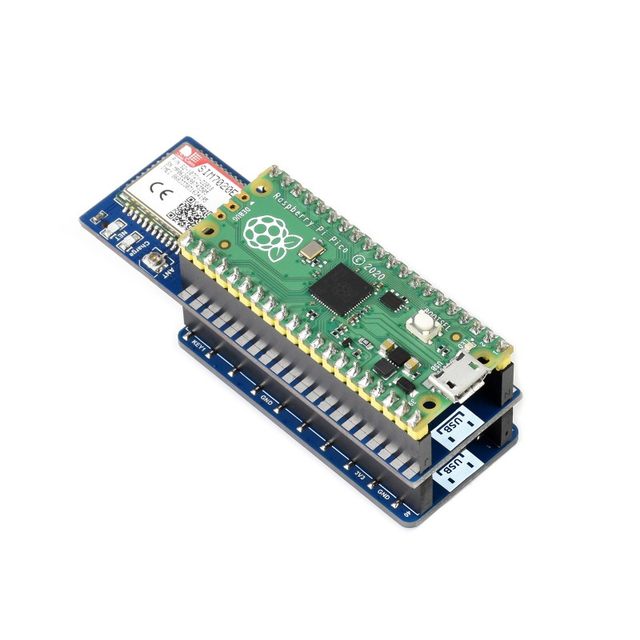

Pico는 SMD-장착 (왼쪽), 또는 암 헤더 (오른쪽) 를 통해 부착 가능

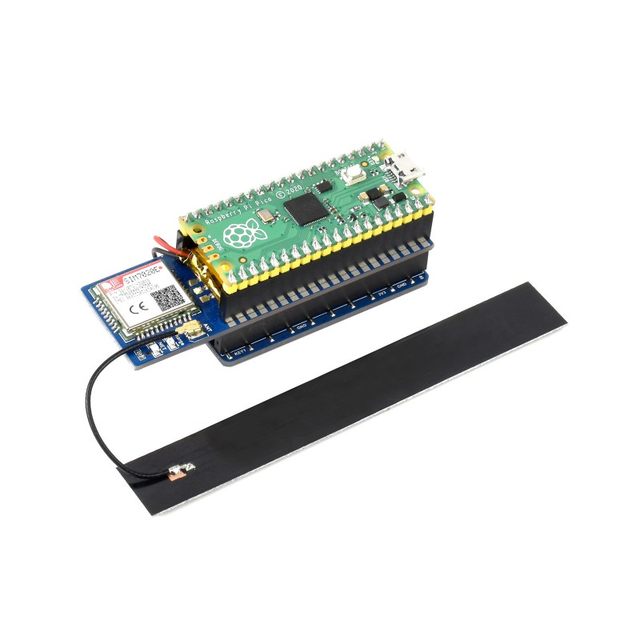

다른 확장 모듈 및 안테나와 연결
핀 헤더는 기본적으로 납땜되지 않습니다. 납땜을 원하는 경우 당사에 문의하십시오.
통신 프로토콜 지원: TCP/UDP/HTTP/HTTPS/MQTT/LWM2M/COAP/TLS
패키지 내용
무게:0.006 kg
Pico-SIM7020E-NB-IoT x1
안테나 x1
20 핀 암 핀 헤더 x2
40 핀 수 핀 헤더 × 1
3.7V 충전식 리튬-포 배터리 x1
