- 모델 번호: 4inch HDMI LCD
- 데모 보드 유형: 팔
- 브랜드 이름: Lizvawy
- 근원: CN (정품)
- size: 4inch
- Resolution: 800*480
- LCD Interface: HDMI
설명
800x480, 4 인치 저항성 터치 스크린 LCD, HDMI 인터페이스, IPS 화면, 라즈베리 파이 용으로 설계
특징
800x480 높은 하드웨어 해상도
저항성 터치 컨트롤
매우 넓은 시야각에서 IPS 기술, 고품질 및 완벽한 표시
라즈베리 파이의 모든 개정판과 호환 및 직접 연결 (HDMI 케이블이 필요한 Pi 1 모델 B 또는 Pi Zero 제외)
제공되는 드라이버 (자체 라즈비안/우분투/칼리/레트로피와 함께 작동)
컴퓨터 모니터로도 작동합니다. 이 경우 터치 패널을 사용할 수 없으며 HDMI 케이블이 필요합니다.
표시용 HDMI 인터페이스, I/Os 필요 없음 (그러나 터치 패널에는 여전히 I/os가 필요함)
전력 소비를 줄이기 위해 백라이트를 끌 수 있습니다.
사진
인터페이스
핀 번호 | 기호 | 설명 |
1, 17 | 3.3V | 전원 양극 (3.3V 전원 입력) |
2, 4 | 5V | 전원 양극 (5V 전원 입력) |
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 | NC | NC |
6, 9, 14, 20, 25 | GND | 지상 |
19 | TP_SI | 터치 패널의 SPI 데이터 입력 |
21 | TP_SO | 터치 패널의 SPI 데이터 출력 |
22 | TP_IRQ | 터치 패널 중단, 낮은 수준의 터치 패널이 터치를 감지합니다 |
23 | TP_SCK | 터치 패널의 SPI 시계 |
26 | TP_CS | 터치 패널 칩 선택, 낮은 활성 |

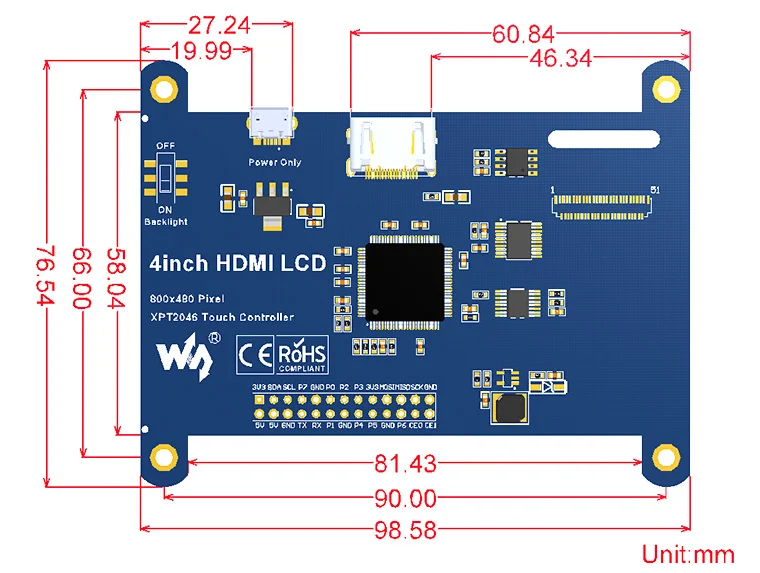

외@@ 부 치@@ 수
패키지 내용
