설명

보편적 인 E-Paper 운전사 모자, 각종 Waveshare SPI E-Paper 익지 않는 패널 지원

개@@ 요

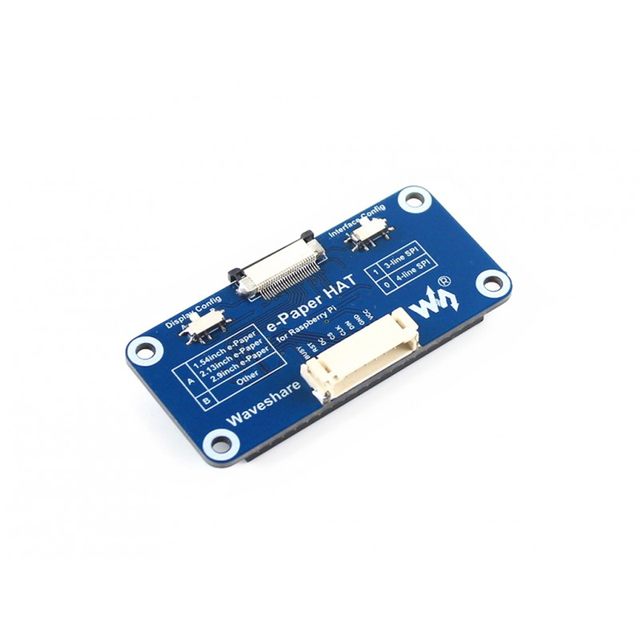

이것은 e-Paper raw 패널용 범용 드라이버 보드이며, 웨이브쉐어에서 다양한 SPI 인터페이스 전자 종이를 구동하는 데 사용할 수 있습니다.

특징

• 표준 라즈베리 파이 40 핀 GPIO 확장 헤더, 라즈베리 파이 시리즈 보드 지원, Jetson Nano

• SPI 인터페이스, 라즈베리/뉴클레오 등과 같은 다른 컨트롤러 보드와 연결합니다.

• 온보드 전압 변환기, 3.3V/5V mcus와 호환 가능

• 개발 리소스 및 매뉴얼 제공 (라즈베리 파이/STM32 의 예)

사양

• 작동 전압: 3.3V ~ 5V

• 인터페이스: 3 선 SPI, 4 선 SPI

• 개요 치수: 65mm × 30.2mm

• 장착 구멍 크기: 3.0mm

인터페이스

기호	설명
VCC	3.3V ~ 5V
GND	지상
DIN	SPI MOSI 핀
CLK	SPI SCK 핀
CS	SPI 칩 선택, 낮은 활성
DC	데이터/명령 선택 (데이터의 경우 높음, 명령의 경우 낮음)
RST	외부 리셋, 낮은 활성
바@@ 쁜	사용 중 상태 출력

치수

패키지 내용
