소개:
-DDCSV2.1 은 Faster CNC가 4 년 동안 연구 및 개발 한 4 축 및 4 축 모션 컨트롤러입니다. 각 위치의 제어 기간은 4 밀리 초이며 높은 제어 정밀도입니다. 가장 높은 단축 출력 펄스는 500 KHz이며 펄스 폭을 조정할 수 있습니다. 공통 스테퍼 모터와 서보 모터를 지원합니다.
-DDCSV2.1 수치 제어 시스템은 ARM + FPGA 설계 프레임 워크를 채택합니다. ARM은 인간-컴퓨터 인터페이스 및 코드 분석의 일부를 완료 할 수 있으며 FPGA는 합리적인 설계, 신뢰할 수있는 제어 및 쉬운 작동으로 기본 알고리즘 및 제어 펄스 생성 부분을 완료 할 수 있습니다.
-DDCSV2.1 의 패널 레이아웃 구조는 합리적입니다. 일반적인 오프라인 작업은 17 키로만 완료 할 수 있으며 G 코드 세트와 호환되도록 범용성이 높은 FANUC를 지원합니다.
-이 사양은 기계의 특수 오프라인 CNC 시스템, DDCSV2.1 및 공작 기계 연결 및 작동 사양을 케이빙 한 작동 방법을 소개합니다. 많은 그래픽 표현과 예제를 통해 DDCSV2.1 CNC 시스템을 사용하는 방법을 빠르게 배울 수 있습니다.

DDCSV2.1 은 DDCSV1 을 기반으로 다음과 같이 변경했습니다.
1: 입력 신호가 NPN 스위치를 지원하도록 수정되었습니다.
2: 지원 한도 및 홈 공유 입력 포트;
3: 프로그램 손실이 없도록보다 안정적인 플래시를 사용하십시오.
4: 알고리즘 업그레이드, 소프트 보간 지원, 아크 보간 버그의 수정 된 V1.1 버전;
5: 전원 모듈을 업그레이드하면 시스템이 더 안정적입니다.

제품의 성능 매개 변수:
-16 회로 커플러 커플 링 절연의 일반 디지털 입력 인터페이스
-3 회로 광커플러 커플 링 절연의 일반 디지털 입력 인터페이스
-아날로그 양의 0-10V 스핀들 제어 포트의 출력 인터페이스 (PWM 출력으로 수정 가능);
-3 축, 4 축 스테퍼 모터 제어를 지원합니다. 단일 축의 가장 높은 제어 펄스 출력은 500 KHz입니다.
-ARM9 메인 컨트롤 칩;
-FPGA 코어 알고리즘 칩;
-4.3 인치 TFT 스크린, 해상도 비율: 480*272
-17 작동 키;
-주 제어 장비는 18V-32V 전원 입력이며 전류 용량은 0.5A 이상이어야합니다.
-G 코드를 읽도록 USB 플래시 디스크를 지원하며 G 코드 파일의 크기는 요구 사항이 없습니다.
-MPG 포트가 장착되어 있어야하며 디지털 디스플레이 MPG를 지원하고 시장에서 일반 MPG를 지원합니다.
-단일 축 수동 작동, 수동 단계 및 CONT 작동으로 패널 키를 지원합니다.
-실행 위치를 신속하게 지정하는 작업을 지원합니다.
-다중 좌표 시스템 지원 (전원 차단시 자동 저장 기능 포함);
-전원을 켠 후 자동으로 데이터를 저장하는 기능 지원 (시작을 눌러 작동시 데이터를 자동으로 저장하고 전원을 켠 후 데이터를 자동으로 저장)

제품의 외관, 구조 및 크기:

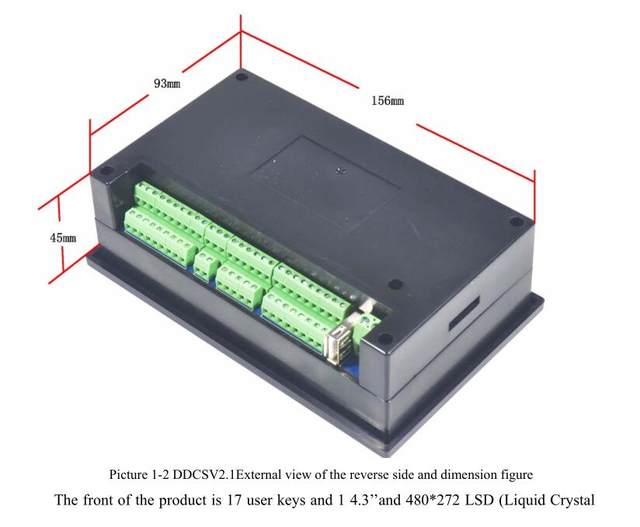

-DDCSV2.1 은 내장 쉘 구조를 채택하여 장비 캐비닛에 사각형 구멍을 뚫은 다음이 장비를 스콰이어 구멍에 내장 할 수 있습니다. 내부에서 두 개의 잠금 장치를 사용하여이 장비를 장비 캐비닛에 쉽게 설치할 수 있습니다. 제품의 외관에 대한 치수 그림은 그림 1-1 과 그림 1-2 입니다.
-제품의 패널 크기는 163*102*5 mm입니다. 본체의 크기는 156mm * 93mm * 45mm 입니다.
-장비 캐비닛에 설치된 사각형 구멍의 크기는 156 * 93mm 입니다.

패키지 목록
-1x4 축 CNC 모션 컨트롤러
-1x4GB USB 플래시 드라이브

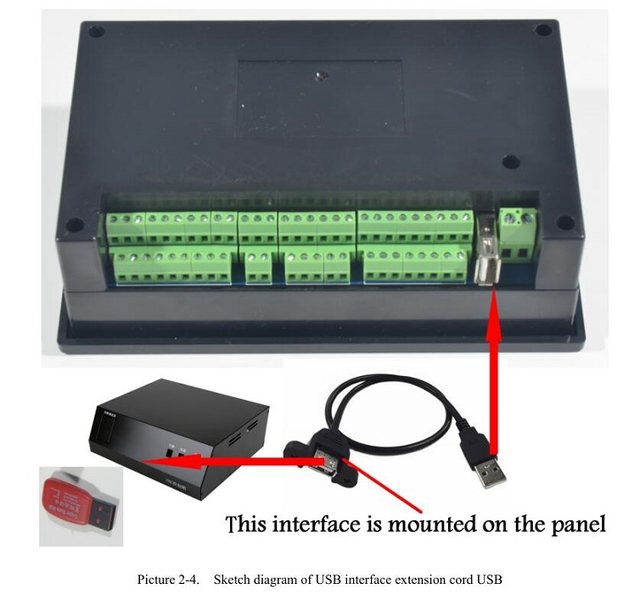

-1 x USB 연장 케이블
