• 모델 번호: STM32F4DISCOVERY
  • 데모 보드 유형: 팔
  • 브랜드 이름: Waveshare
  • 근원: CN (정품)
  • Discovery kit: for STM32 F4 series - with STM32F407VGT6 MCU
  • STM32F407VGT6 microcontroller: 32-bit ARM Cortex-M4F,1 MB Flash, 192 KB RAM in an LQFP100 package
  • Board power supply: through USB bus or from an external 5 V supply voltage
  • External application power supply: 3 V and 5 V
  • Two push buttons: user and reset
  • USB OTG FS: with micro-AB connector
  • Extension header: for all LQFP100 I/Os for connection to prototyping board and probing
  • Model Name: STM32F4DISCOVERY


설명

STM32F4DISCOVERY 와 완벽하게 호환되는 새로운 개정 STM32F407G-DISC1 제공됩니다.

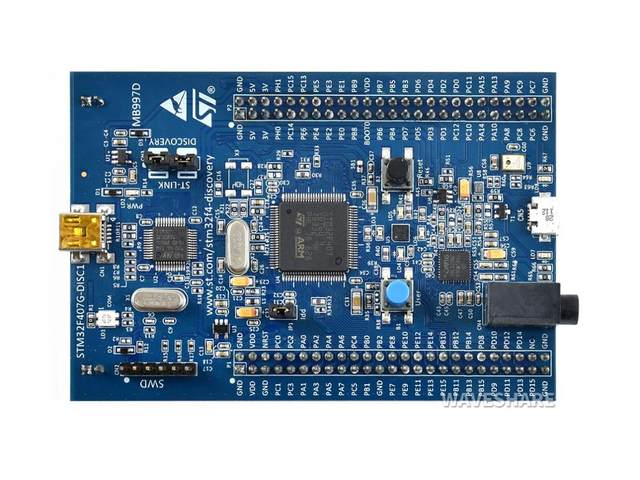

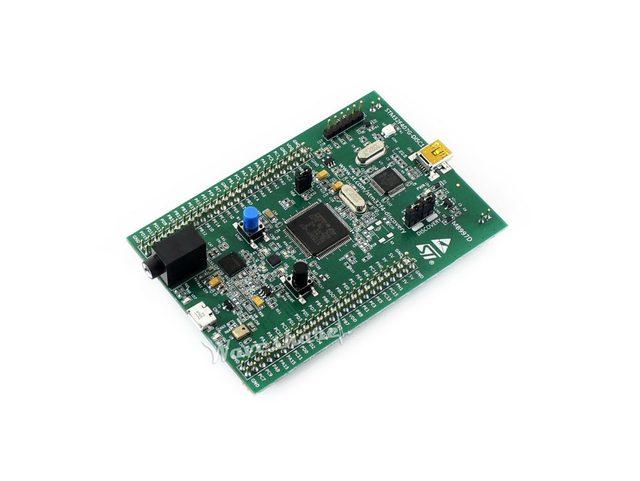

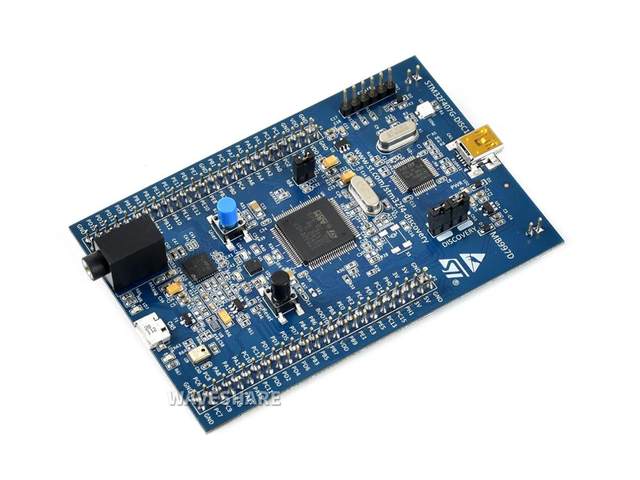

참고: 녹색 또는 파란색 버전을받을 수 있으며 어떤 버전이 배달되는지 미리 알 수 없습니다.

STM32F4 발견/STM32F407G-DISC1, STM32 F4 시리즈용 디스커버리 키트-STM32F407 MCU 포함

설명

STM32F4DISCOVERY 를 사용하면 STM32F4 고성능 기능을 발견하고 응용 프로그램을 쉽게 개발할 수 있습니다. 초보자와 숙련 된 사용자가 빨리 시작하는 데 필요한 모든 것을 포함합니다.

STM32F407VGT6 을 기반으로 ST-LINK/V2-A 내장 디버그 도구, 2 개의 ST MEMS, 디지털 가속도계 및 디지털 마이크, 통합 클래스 D 스피커 드라이버가있는 오디오 DAC, LED 및 푸시 버튼과 USB OTG 마이크로 AB 커넥터.

빠른 평가와 개발을 지원하기 위해 n www.st.com/stm32f4-discovery 실행 가능한 많은 무료 애플리케이션 펌웨어 예제를 사용할 수 있습니다.

주요 기능

  • LQFP100 패키지에 32 비트 ARM Cortex-M4F 코어, 1 MB 플래시, 192 KB RAM을 갖춘 STM32F407VGT6 마이크로 컨트롤러

  • 온보드 ST-LINK/V2-A

  • ARM® mbed™-활성화 (http://mbed.org)

  • 재열거 기능과 세 가지 다른 인터페이스를 갖춘 USB ST-LINK:

    • 가상 COM 포트

    • 대용량 저장

    • 디버그 포트

  • 보드 전원 공급 장치: USB 버스 또는 외부 5 V 공급 장치 전압을 통해

  • 외부 적용 전원 공급 장치: 3 V 및 5 V

  • LIS302DL 또는 LIS3DSH ST MEMS 3 축 가속도계

  • MP45DT02, ST MEMS 오디오 센서, 전방향 디지털 마이크

  • CS43L22, 통합 클래스 D 스피커 드라이버가있는 오디오 DAC

  • 8 개의 LED:

    • USB 통신용 LD1 (빨간색/녹색)

    • LD2 (빨간색) 3.3 V 전원 켜기

    • 4 개의 사용자 LED, LD3 (주황색, LD4 (녹색), LD5 (빨간색) 및 LD6 (파란색)

    • 2 USB OTG LED LD7 (녹색) VBus 및 LD8 (적색) 과전류

  • 두 개의 푸시 버튼 (사용자 및 재설정)

  • 마이크로 AB 커넥터가있는 USB OTG FS

  • 모든 LQFP100 I/O용 확장 헤더를 통해 프로토타이핑 보드에 빠르게 연결하고 쉽게 프로빙

온보드 기능

치수

디자인 지원


용 기술 문서, 소프트웨어 및 개발 도구, 하드웨어 리소스, STM32F4DISCOVERY 공식 페이지 O n www.st.com 자세한 정보를 얻을 보기:

위키:Www.waveshare.com/wiki/STM32F4DISCOVERY

패키지 내용물

무게:0.08 kg

참고: 녹색 또는 파란색 버전을받을 수 있으며 어떤 버전이 배달되는지 미리 알 수 없습니다.

  1. STM32F407G-DISC1 × 1
