• DFRobot Solar Power Manager 시리즈는 IoT 프로젝트 및 재생 에너지 프로젝트를 위해 설계되어 제조업체 및 애플리케이션 엔지니어에게 안전하고 효율적인 임베디드 태양광 발전 관리 모듈을 제공합니다.이 중전력 고효율 태양광 발전 관리 모듈을 사용하면 표준 18V 태양광 패널을 사용하여 최대 4A의 12V 납산 배터리를 충전할 수 있습니다.

• 모든 Solar Power Manager 시리즈 제품의 간략한 사양을 확인하세요.

• 12V 납산 배터리용 태양광 발전 관리자는 표준 18V 태양광 패널을 사용하여 최대 4A로 12V 납산 배터리를 충전할 수 있는 중전력 고효율 태양광 발전 관리 모듈입니다.12V 조명 장비, 보안 모니터링, 소형 로봇, 펌프 또는 환경 모니터링 스테이션과 같은 100W 이내의 애플리케이션에 적합합니다.MPPT(Maximum Power Point Tracking) 기능을 탑재해 다양한 햇빛 아래에서도 태양광 패널의 출력을 극대화한다.일반적인 PWM 태양광 컨트롤러와 비교하여 충전 성능을 10%-30% 향상시킬 수 있습니다.작은 크기와 가벼운 무게 덕분에 프로젝트에 쉽게 삽입할 수 있습니다.이 모듈은 듀얼 고전력 출력 5V 5A(OUT1) 및 12V 8A(OUT2)와 듀얼 USB 출력 5V 2.5A(USB1/USB2)를 제공합니다.USB1을 제외한 모든 출력은 대부분의 컨트롤러의 I/O 핀(3.3V/5V 호환)을 통해 ON/OFF가 가능합니다.이 기능은 부하에 동적으로 전력을 공급하고 전력 소비를 줄이는 데 도움이 됩니다.또한 태양광 발전 시스템의 안전성과 안정성을 보장하기 위해 다양한 보호 기능이 사용됩니다.

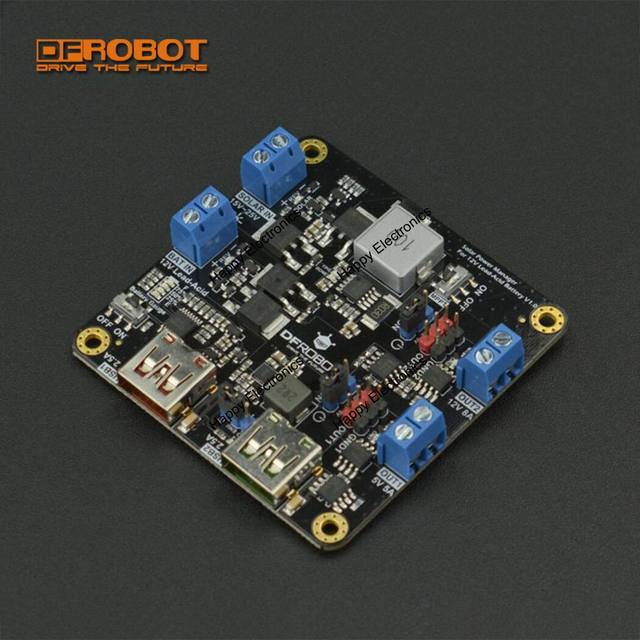

12V 납산 배터리 보드 개요용 태양광 발전 관리자

태양광 발전 시스템 구축

• 정전압(18V 고정) MPPT 알고리즘으로 태양 에너지 변환 극대화

• 표준 18V 태양광 패널 및 12V 납산 배터리용으로 설계됨

• 12V 또는 5V 대용량 장치를 위한 다중 고효율 출력

• 완벽한 보호 기능, 안전하고 고효율의 태양광 모듈

• 다양한 상태 표시기, 시스템 상태를 한눈에

• 거리 조명

• 지능형 농업

• 환경 모니터링 스테이션

• 태양광 발전 관리 IC: CN3767

• 태양광 입력 전압(SOLAR IN): 15V~25V

• 배터리 입력(BAT IN): 12V 납산 배터리

• 충전 전류: 4A 최대 세류 충전, 정전류, 정전압, 부동 충전 12V 납산 배터리 전용 4단계 충전

• 플로트 충전 전압: 13.55V

• 과방전 보호 전압: 10.8V

• 태양광 충전 평균 효율(18V SOLAR IN): 94%

• 출력참고1: OUT1 5V 5A, OUT2 12V 8A, USB1 5V 2.5A, USB2 5V 2.5A

• USB1/USB2는 세 가지 USB 충전 프로토콜을 지원합니다.Note2

• 애플 2.4A: DP=2.7V, DM=2.7V

• 삼성 2.0A: DP = 1.2V, DM =1.2V

• BC1.2: DP=DM=0V(짧음)

• OUT1/USB1/USB2 효율성: 93%@50% 부하

• OUT2 효율성: 98%@50% 부하

• 대기 전류: <4mA

• 보호 기능

• SOLAR IN: 역류/역방향 연결 보호

• BAT IN: 과방전/과충전/역방향 연결 보호

• OUT1-2/USB1-2: 단락/과전류/과열 보호

• 작동 온도: -40℃～85℃

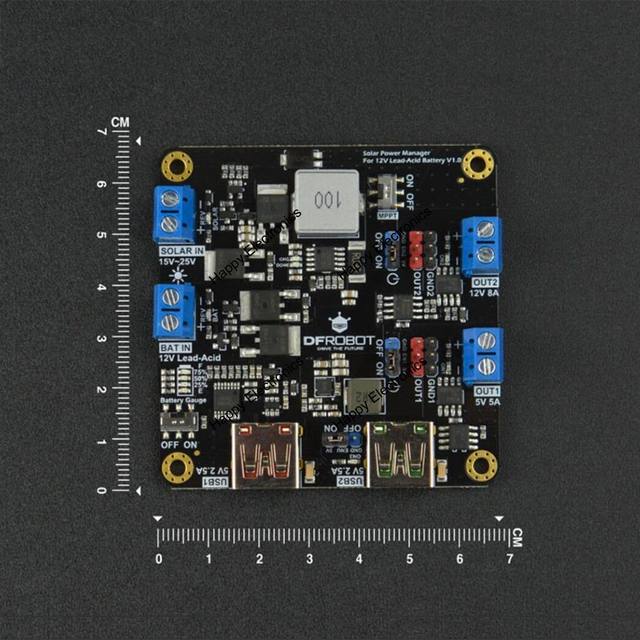

• 차원: 68.0mm*68.0mm

• 참고 1: OUT1/USB1/USB2는 5A 전류 구동 용량(피크 전류 8A)을 공유합니다. 즉, 세 출력의 총 출력 전력은 5V*5A=25W(피크 40W)를 초과해서는 안 됩니다.

• 참고 2: 사용하는 통신 장치가 나열된 프로토콜과 호환되는지 확인하려면 자세한 내용은 통신 장치 제조업체나 소매업체에 문의하세요.장치가 위에 언급된 USB 충전 프로토콜을 지원하지 않는 경우 일반적으로 보안상의 이유로 충전 전력을 5V*1A=5W로 제한합니다.이는 USB 출력 장애나 출력 용량 부족으로 인한 것이 아닙니다.

• 제품 위키: //www.dfrobot.com/wiki/index.php/Solar_Power_Manager_For_12V_Lead-Acid_Battery_SKU:_DFR0580

• 추가 문서: //www.dfrobot.com/wiki/index.php/Solar_Power_Manager_For_12V_Lead-Acid_Battery_SKU:_DFR0580#More_Documents

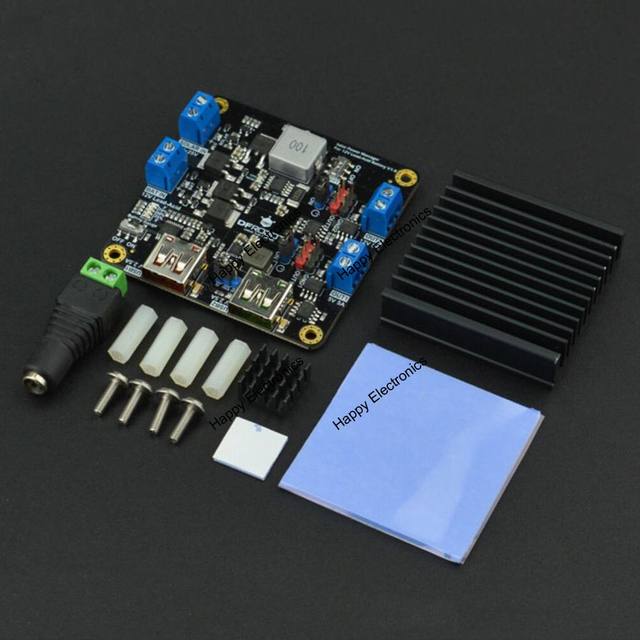

• 해바라기: 태양광 발전 관리자 마이크로                                   x1

• 블랙 점퍼                                                                         x3

• 나일론 기둥 M3*16                                                                    x4

• 스테인레스 스틸 나사 M3*10                                                      x4

• 알루미늄 냉각 핀(검정색) 14*14*7mm                                x1

• 열전도성 실리콘 패드(파란색) 14*14*0.5mm             x1

• 알루미늄 냉각 핀(검정색) 50*50*12.7mm                             x1

• 열전도성 실리콘 패드(파란색) 50*50*1.5mm              x1

• 암 DC 전원 잭 어댑터                                                 x1
