모델 번호: Raspberry Pi Zero W Package D
데모 보드 유형: 팔
브랜드 이름: Raspberry pi
증명서: NONE
근원: CN (정품)
Model Number: Raspberry Pi Zero W Package D
Include: Pi Zero W and some most basic components

라즈베리 파이 제로 W 패키지 D, USB 허브 모자 포함

설명

라즈베리 파이 제로 W (내장 와이파이) 개발 키트 유형 D, 마이크로 SD 카드, 전원 어댑터, USB 허브 및 기본 구성 요소

개@@ 요

이 개발 키트에는 라즈베리 파이 제로 W (내장 와이파이), 16GB 마이크로 SD 카드, 5V 2.5A 전원 어댑터, 더 많은 USB 장치를 연결할 수 있는 USB 허브 모자.

이 키트에는 Pi zero와 함께 사용해야 할 가장 기본적인 구성 요소도 함께 제공됩니다: Mini HDMI to HDMI 어댑터, Micro USB OTG 케이블, 2 × 20 핀 2.54 수/암 핀 헤더 스트립.

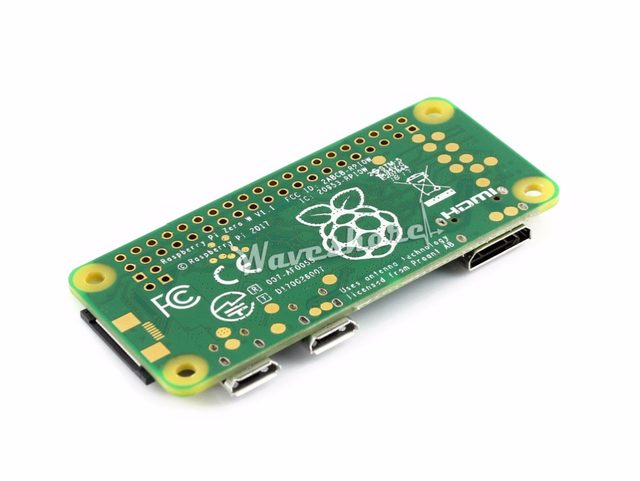

라즈베리 파이 제로 W 기능

Raspberry-Pi-Zero-W-intro

Broadcom BCM2835
- 1GHz ARM11 싱글 코어 프로세서
512MB RAM
무선 연결 추가
- 802.11 b/g/n 무선 LAN
- 블루투스 4.1
- 블루투스 저에너지 (BLE)
마이크로 SD 카드 슬롯
미니 HDMI 포트 (1080p60 비디오 출력)
마이크로 USB 전원
마이크로 USB OTG 포트
채워지지 않은 40 핀 GPIO 헤더, (A +/B +/2B/3B 와 호환)
CSI 카메라 커넥터
컴포지트 비디오 헤더
복합 리셋 헤더
치수: 65mm x 30mm x 5mm

USB 허브 모자 기능

USB 2.0/1.1 과 호환되는 4 개의 USB 포트
Uart에 온보드 USB, 라즈베리 파이 직렬 디버깅에 편리한
온보드 멀티 표시기, 전원 상태 모니터링, usb-uart 및 각 USB 포트

USB 허브 모자

USB-HUB-HAT-intro

라즈베리 파이 GPIO 인터페이스:라즈베리 파이 연결 용
USB-UART:직렬 터미널을 통해 라즈베리 파이 제어
USB 허브 인터페이스 (하단):허브를 라즈베리 파이 USB 포트에 연결하기 위해
- 라즈베리 파이 제로/제로 W: 연결
- 라즈베리 파이 B + / 2B / 3B: 연결됨
USB 확장 포트:USB1 ~ USB4
USB 포트 표시기:각 USB 포트에 대한 전용 표시기, D1 ~ D4 for USB1 ~ USB4 각각
전원 표시기
USB-UART 표시기
2 월 1 일:USB 허브 칩
12MHz 크리스@@ 탈
CP2102:USB to UART 변환기

선택 가이드

패키지 내용물	제품
아이템	설명
라즈베리 파이 제로 W	라즈베리 파이 제로 W, 와이파이 내장	& Radic;	& Radic;	& Radic;	& Radic;	& Radic;	& Radic;
미니 HDMI to HDMI 어댑터	미니 HDMI 수-표준 HDMI 암		& Radic;	& Radic;	& Radic;	& Radic;
마이크로 USB OTG 케이블	마이크로 USB-USB		& Radic;	& Radic;	& Radic;	& Radic;
2x20-pin 2.54 수 핀 헤더 스트립	0 으로 납땜 가능		& Radic;	& Radic;	& Radic;	& Radic;
2x20-pin 2.54 암 핀 헤더 스트립	0 으로 납땜 가능		& Radic;	& Radic;	& Radic;	& Radic;
마이크로 SD 카드 16GB	클래스 10 16GB 마이크로 SD 카드			& Radic;	& Radic;	& Radic;	& Radic;
5V 2.5A 전원 어댑터	5V 2.5A 출력			& Radic;	& Radic;	& Radic;	& Radic;
라즈베리 파이 제로 케이스	제로 공식 사례			& Radic;
USB 허브 모@@ 자	USB 허브, USB-UART				& Radic;
2.13 인치 전자 종이 모자 (B)	2.13 인치 전자 잉크 디스플레이, 3 색: 빨강, 검정, 흰색					& Radic;
AlphaBot2-PiZero	어댑터 보드, RPi Zero W 연결 용						& Radic;
AlphaBot2-Base	모터 드라이버, 장애물 회피 센서 통합, 라인 추적						& Radic;
초음파 센서	초음파 장애물 회피, 범위						& Radic;
IR 리모콘	원격 제어 로봇						& Radic;
RPi 카메라 (B)	라즈베리 파이 카메라, 초점 조절 가능						& Radic;
SG90	서보, 팬 헤드 작업, 카메라 회전 제어						& Radic;

패키지 내용

라즈베리 파이 제로 W x1
미니 HDMI to HDMI 어댑터 x1
마이크로 USB OTG 케이블 x1
2x20-pin 2.54 수 핀 헤더 스트립 x1
2x20-pin 2.54 암 핀 헤더 스트립 x1
마이크로 SD 카드 16GB x1
전원 어댑터 미국 표준 5V/3A 마이크로 x1
USB 유형 A 플러그-마이크로 B 플러그 케이블 x1
USB 허브 모자 x1
마이크로 USB 커넥터 x1
RPi 나사 팩 (2 개) x1
