설명

개요

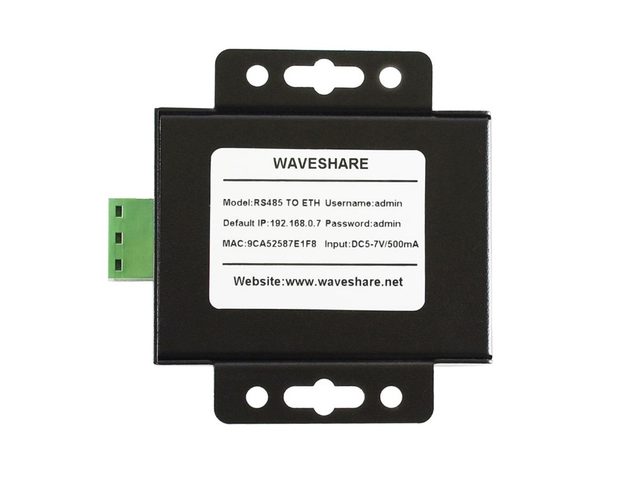

그것은RS485에서 ETH로모듈은 RS485와 RJ45 포트 이더넷 간의 통신을 쉽게 제공하며 웹페이지를 통해 구성할 수 있습니다.

특징

• M0 시리즈 32비트 ARM 프로세서, 빠른 속도, 고효율

• 크로스오버 또는 직선 케이블에 관계없이 10/100M 자동 MDI/MDIX 이더넷 인터페이스

• 구성 가능한 RS485 전송 속도(600bps~230.4Kbps), 5가지 패리티 검사 옵션 지원: 없음, 홀수, 짝수, 마크, 스페이스

• 사용 가능한 작업 모드: TCP 서버, TCP 클라이언트, UDP 서버, UDP 클라이언트, HTTPD 클라이언트(GET 및 POST 지원)

• 웹 페이지, AT 명령, 직렬 프로토콜 및 네트워크 프로토콜을 통해 구성 가능하며 자체 소프트웨어에 통합할 수 있는 구성 프로토콜을 제공합니다.

• 맞춤형 하트비트 패킷을 지원하고 연결이 사실인지 확인하며 센서 데이터를 적극적으로 검색합니다.

• 맞춤형 등록 패킷을 지원하고, 연결이 설정된 후 등록된 패킷을 식별자로 자동 전달하여 다양한 장치를 구별할 수 있습니다.

• 맞춤형 웹페이지 지원, 사용자가 모듈 구성 페이지 맞춤화 가능

• RFC2217과 유사한 프로토콜을 지원하며 직렬 설정(보드 속도, 데이터 비트 등)이 있는 장치와 통신할 수 있습니다.변경될 수 있습니다

• KeepAlive 메커니즘, 끊어진 연결 감지, 자동 재연결

• 시간 초과 재부팅(데이터 없이 재부팅) 지원, 장기간 안정적인 연결 보장, 재부팅 시간 구성 가능

• DNS 도메인 이름 확인, 구성 가능한 DNS 서버 지원

• DHCP, 자동 획득 IP 또는 고정 IP 지원

• 펌웨어는 네트워크를 통해 업그레이드 가능

• 소프트웨어 및/또는 하드웨어를 통해 공장 설정으로 복원

• 사용자 정의가 가능한 기본 MAC 주소가 제공됩니다.

• 제공되는 소프트웨어: 모듈 구성 소프트웨어, TCP/UDP 테스트 도구, VCOM 가상 직렬 포트 소프트웨어

• 샘플 코드: 호스트 컴퓨터(소켓), VB, C++, Delphi, Android, iOS 등

사양

• 이더넷:

  • 커넥터: 4핀 RJ45

  • 통신 속도: 10/100Mbps

  • 인터페이스 보호: 1.5KV 전자기 절연

  • 프로토콜: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD 클라이언트

  • TX 캐시: 6Kbyte

  • RX 캐시: 4Kbyte

• RS485:

  • 커넥터: 나사식 터미널(A+, B-, GND)

  • 데이터 비트: 5비트, 6비트, 7비트, 8비트

  • 정지 비트: 1, 2

  • 패리티 비트: 없음, 홀수, 짝수, 마크, 스페이스

  • 전송 속도: 600bps~230.4Kbps

  • RX 캐시: 800바이트

  • 하드웨어 흐름 제어: 없음

  • 인터페이스 보호:

    • 2KV ESD 보호

    • RS485 풀업/다운 레지스터: 2.2KΩ

• 힘:

  • 전원 공급 장치: 5.0~7.0V(5V 권장)

  • 작동 전류: 150mA(@5V)

  • 전력 소비: <1W

  • 인터페이스 보호: 역방향 방지, ESD 보호, 서지 방지

• 환경:

  • 작동 온도: -25~75°씨

  • 보관 온도: -40~105°씨

치수

개발 리소스

위키 :www.waveshare.com/wiki/RS485_TO_ETH

선택 가이드

패키지 내용

무게:0.212kg

1. RS485에서 ETH로 x1

2. 5V 전원 어댑터 x1
