설명

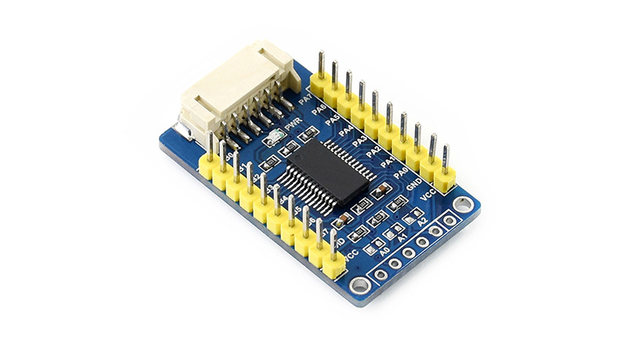

MCP23017 IO 확장 보드, I2C 인터페이스, 16 개의 I/O 핀 확장

개요

MCP23017 IO 확장 보드I2 버스를 기반으로 2 신호 핀을 최대 16 I/O 핀으로 확장합니다. MCP23017 IO 확장 보드동시에 사용할 수 있으며 최대 128 개의 I/O 핀을 제공하며 3.3V 및 5V 레벨과 호환됩니다.

기능

• I2C 제어, 2 신호 핀을 16 I/O 핀으로 확장

• A2/A1/A2 점퍼를 단락하여 I2 주소를 구성 가능

• PH2.0 단자 및/또는 솔더 패드의 두 가지 커넥터 옵션을 제공하여 다중 I2C 모듈을 쌓을 수 있습니다

• 온보드 전압 변환기, 3.3V/5V 레벨과 호환 가능

• 개발 리소스 및 매뉴얼과 함께 제공됩니다 (예: 라즈베리 파이/마이크로: 비트/Arduino / STM32)

사양

• 작동 전압: 5V/3.3V

• 인터페이스: I2C

• 인터럽트 핀: INTA, INTB

• 확장 I/O: 16

• 치수: 38mm × 23mm

• 장착 구멍 크기: 2.0mm

인터페이스 정의

PIN	I2C
VCC	전원 공급 장치, 3.3V/5V
GND	그라운드
SDA	I2C 데이터 라인
SCL	I2C 시계 라인
INTA	PA 그룹 인터럽트 출력
INTB	PB 그룹 인터럽트 출력

치수

개발 자원

위키:

패키지 내용물

무게:0.011 kg
