- 브랜드 이름: ReYeBu
- 데모 보드 유형: 팔
- 근원: CN (정품)

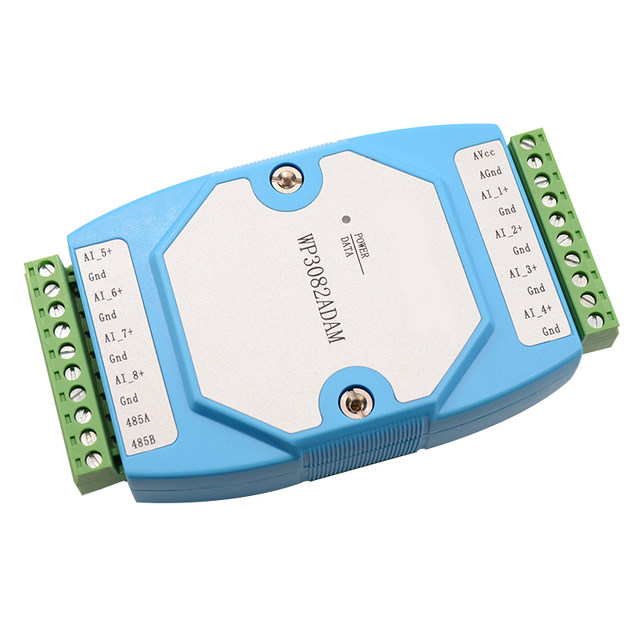

- Analog Input Module: WP3082ADAM-8AI
더 많은 신호 수집 모듈:
1. 제품 설명
- 8ch 단일 종단 아날로그 유형: DC 0-20mA/4-20mA, 12bit AD 칩 사용
- RS485 MODBUS RTU 통신 표준 사용. 그것은 윤곽 소프트웨어, PLC 및 기업 접촉 패드로 netted 일 수 있습니다
- 통신 상태 LED
- 번개 보호 및 간섭 면제를 위해 설계된 통신 회로
- 산업 분야 기구의 신호 수집 그리고 통제를 위해 사용될 수 있었습니다
- 정상적인 사용을 위한 3 년의 품질 보증
2. 명세
- 아날로그 iutput 8ch 단일 종단
- 아날로그 iutput 범위 DC 0-20mA/4-20mA
- 아날로그 iutput 정확도 ± 0.02mA
- 작동 온도-20-70 °C
- 외부 전원 공급 장치 DC 9V-30V/2W
- 절연 보호 1500VDC
- 설치 방법 표준 DIN 슬라이드 레일 또는 나사
- 차원 125 × 73 × 35mm
3 인터페이스 정의
|
AVcc |
Xternal PSU 포지티브 터미널 입력 |
|
Agnd에 |
외부 PSU 부정적인 끝 입력 |
|
AI_1 + |
첫번째 아날로그 입력의 긍정적인 맨끝 |
|
Gnd |
신호 지상, 첫번째 아날로그 입력의 부정적인 맨끝 |
|
AI_2 + |
두번째 아날로그 입력의 긍정적인 맨끝 |
|
Gnd |
신호 지상, 두번째 아날로그 입력의 부정적인 맨끝 |
|
AI_3 + |
제 3의 아날로그 입력의 긍정적인 맨끝 |
|
Gnd |
신호 접지, 세 번째 아날로그 입력의 부정적인 터미널 |
|
AI_4 + |
제 4 아날로그 입력의 긍정적인 맨끝 |
|
Gnd |
신호 지상, 제 4 아날로그 입력의 부정적인 맨끝 |
|
AI_5 + |
다섯 번째 아날로그 입력의 긍정적 인 터미널 |
|
Gnd |
신호 접지, 다섯 번째 아날로그 입력의 네거티브 터미널 |
|
AI_6 + |
여섯 번째 아날로그 입력의 긍정적인 맨끝 |
|
Gnd |
신호 지상, 여섯 번째 아날로그 입력의 부정적인 맨끝 |
|
AI_7 + |
일곱 번째 아날로그 입력의 긍정적인 맨끝 |
|
Gnd |
신호 지상, 일곱 번째 아날로그 입력의 부정적인 맨끝 |
|
AI_8 + |
8개의 아날로그 입력의 긍정적인 맨끝 |
|
Gnd |
신호 지상, 8개의 아날로그 입력의 부정적인 맨끝 |
|
485A |
RS485 신호 + |
|
485B |
RS485 신호 B |
4 아날로그 애플리케이션 다이어그램
